3
Bedienung des Regelgeräts
3.11 Regelgeräteauswahl
Der Zugriff auf andere Regelgeräte am CBC-Bus ist nur vom Masterregel-
gerät aus möglich.
Wenn mehrere Regelgeräte miteinander verbunden sind, ist erst das
Regelgerät der zu bedienenden Anlage auszuwählen. Danach können die
weiteren Ebenen (z. B. Heizkreise) angezeigt und ausgewählt werden.
Vom Masterregelgerät können alle Funktionen eines anderen am CBC-
Bus angemeldeten Regelgeräts (Slave) angesehen und verstellt werden.
Es kann gleichzeitig vom Masterregelgerät und am Regelgerät vor Ort auf
die Funktionen zugegriffen werden.
Werden die selben Parameter vom Masterregelgerät und im Regelgerät
vor Ort geändert, so zählen die Änderungen die zuletzt eingegeben
Werte.
1
7 6 5

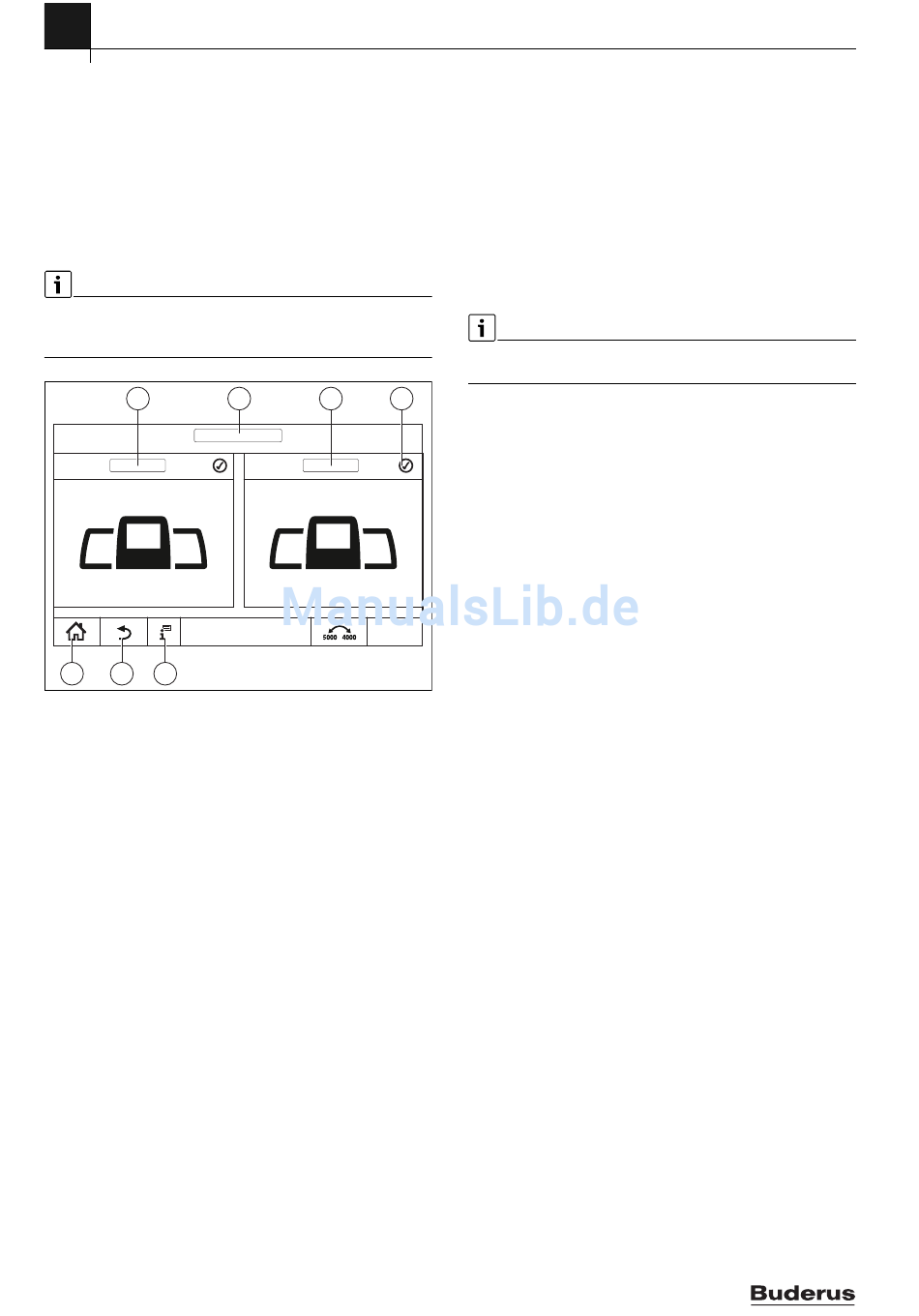

Bild 20 Regelgeräteauswahl
[1] Regelgerät (Anlage) Adresse 00
[2] Name des ausgewählten Regelgeräts
[3] Regelgerät (Anlage) Adresse 01
[4] Statusanzeige des Regelgeräts
[5] Weiterführende Informationen zum ausgewählten Regelgerät
[6] Feld, um in die vorherige Ebene/Bild des ausgewählten Regelge-
rätes zu gelangen
[7] Feld, um im gewählten Regelgerät in die Systemübersicht oder in
die Regelgeräteübersicht zu gelangen
14
2 3 4
12:00
0010010207-001
3.12

Netzmodul NM582

Das Netzmodul versorgt folgende Komponenten mit Spannung:
• Regelgerät
• Lastausgänge (z. B. Pumpen, Brenner, Stellantriebe)
• Regler
• verwendete Module mit ihren angeschlossenen Anlagenkompo-
nenten (z. B. Fühler)
Es ist ausgestattet mit:
• 2 Leitungsschutzschaltern (10 A) zur Absicherung der Netzteile für
– das Zentralmodul und die Bedieneinheit
– die Module der Steckplätze 1...4
• Ein/Aus-Schalter, der die Phase (L) und den Neutralleiter (N) schaltet
Sollte ein Leitungsschutzschalter wegen Überlast ausgelöst haben, steht
der Stift deutlich aus der Sicherung.
Um den Leitungsschutzschalter einzuschalten:
▶ Stift eindrücken.
Löst der Leitungsschutzschalter öfters aus:
▶ Stromaufnahme prüfen.
Logamatic 5313 – 6720830024 (2017/03)
