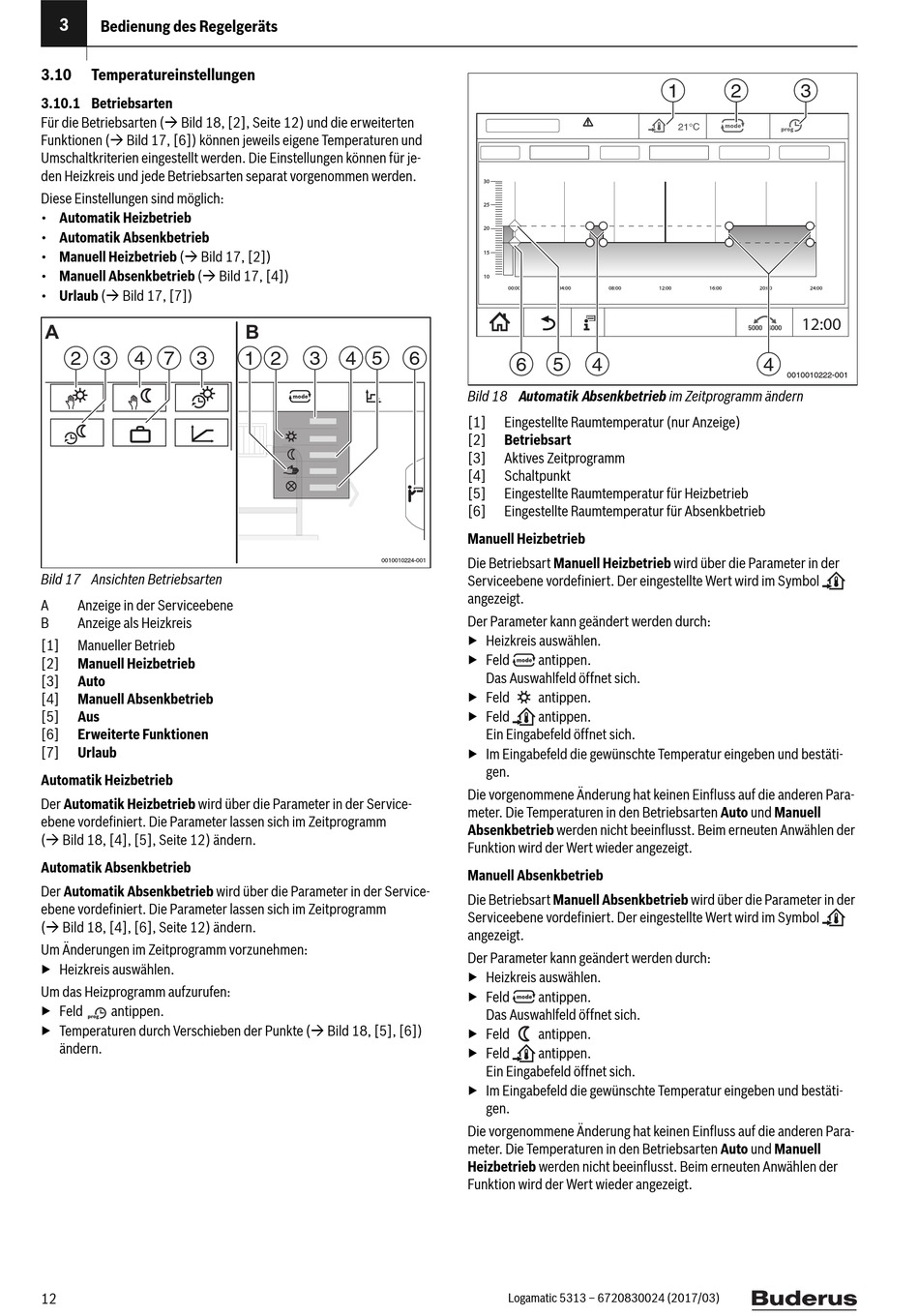

3
Bedienung des Regelgeräts
3.10
Temperatureinstellungen
3.10.1 Betriebsarten
Für die Betriebsarten ( Bild 18, [2], Seite 12) und die erweiterten
Funktionen ( Bild 17, [6]) können jeweils eigene Temperaturen und
Umschaltkriterien eingestellt werden. Die Einstellungen können für je-
den Heizkreis und jede Betriebsarten separat vorgenommen werden.
Diese Einstellungen sind möglich:
• Automatik Heizbetrieb
• Automatik Absenkbetrieb
• Manuell Heizbetrieb ( Bild 17, [2])
• Manuell Absenkbetrieb ( Bild 17, [4])
• Urlaub ( Bild 17, [7])
A
2
3
4
7
3
Bild 17 Ansichten Betriebsarten
A
Anzeige in der Serviceebene
B
Anzeige als Heizkreis
[1]
Manueller Betrieb
[2]
Manuell Heizbetrieb
[3]
Auto
[4]
Manuell Absenkbetrieb
[5]
Aus
[6]
Erweiterte Funktionen
[7]
Urlaub
Automatik Heizbetrieb
Der Automatik Heizbetrieb wird über die Parameter in der Service-
ebene vordefiniert. Die Parameter lassen sich im Zeitprogramm
( Bild 18, [4], [5], Seite 12) ändern.
Automatik Absenkbetrieb
Der Automatik Absenkbetrieb wird über die Parameter in der Service-
ebene vordefiniert. Die Parameter lassen sich im Zeitprogramm
( Bild 18, [4], [6], Seite 12) ändern.
Um Änderungen im Zeitprogramm vorzunehmen:
▶ Heizkreis auswählen.
Um das Heizprogramm aufzurufen:
▶ Feld
antippen.
▶ Temperaturen durch Verschieben der Punkte ( Bild 18, [5], [6])
ändern.
12
B
1
2
3
4
5
6
0010010224-001
30
25
20
15
10
00:00
04:00
08:00
6
5
4
Bild 18 Automatik Absenkbetrieb im Zeitprogramm ändern
[1]
Eingestellte Raumtemperatur (nur Anzeige)
[2]
Betriebsart
[3]
Aktives Zeitprogramm
[4]
Schaltpunkt
[5]
Eingestellte Raumtemperatur für Heizbetrieb
[6]
Eingestellte Raumtemperatur für Absenkbetrieb
Manuell Heizbetrieb
Die Betriebsart Manuell Heizbetrieb wird über die Parameter in der
Serviceebene vordefiniert. Der eingestellte Wert wird im Symbol
angezeigt.
Der Parameter kann geändert werden durch:
▶ Heizkreis auswählen.
▶ Feld
antippen.
Das Auswahlfeld öffnet sich.
▶ Feld
antippen.
▶ Feld
antippen.
Ein Eingabefeld öffnet sich.
▶ Im Eingabefeld die gewünschte Temperatur eingeben und bestäti-
gen.
Die vorgenommene Änderung hat keinen Einfluss auf die anderen Para-
meter. Die Temperaturen in den Betriebsarten Auto und Manuell
Absenkbetrieb werden nicht beeinflusst. Beim erneuten Anwählen der
Funktion wird der Wert wieder angezeigt.
Manuell Absenkbetrieb
Die Betriebsart Manuell Absenkbetrieb wird über die Parameter in der
Serviceebene vordefiniert. Der eingestellte Wert wird im Symbol
angezeigt.
Der Parameter kann geändert werden durch:
▶ Heizkreis auswählen.
▶ Feld
antippen.
Das Auswahlfeld öffnet sich.
▶ Feld
antippen.
▶ Feld
antippen.
Ein Eingabefeld öffnet sich.
▶ Im Eingabefeld die gewünschte Temperatur eingeben und bestäti-
gen.
Die vorgenommene Änderung hat keinen Einfluss auf die anderen Para-
meter. Die Temperaturen in den Betriebsarten Auto und Manuell
Heizbetrieb werden nicht beeinflusst. Beim erneuten Anwählen der
Funktion wird der Wert wieder angezeigt.
Logamatic 5313 – 6720830024 (2017/03)
1
2
3
21°C
12:00
16:00
20:00
24:00
12:00
4
0010010222-001
