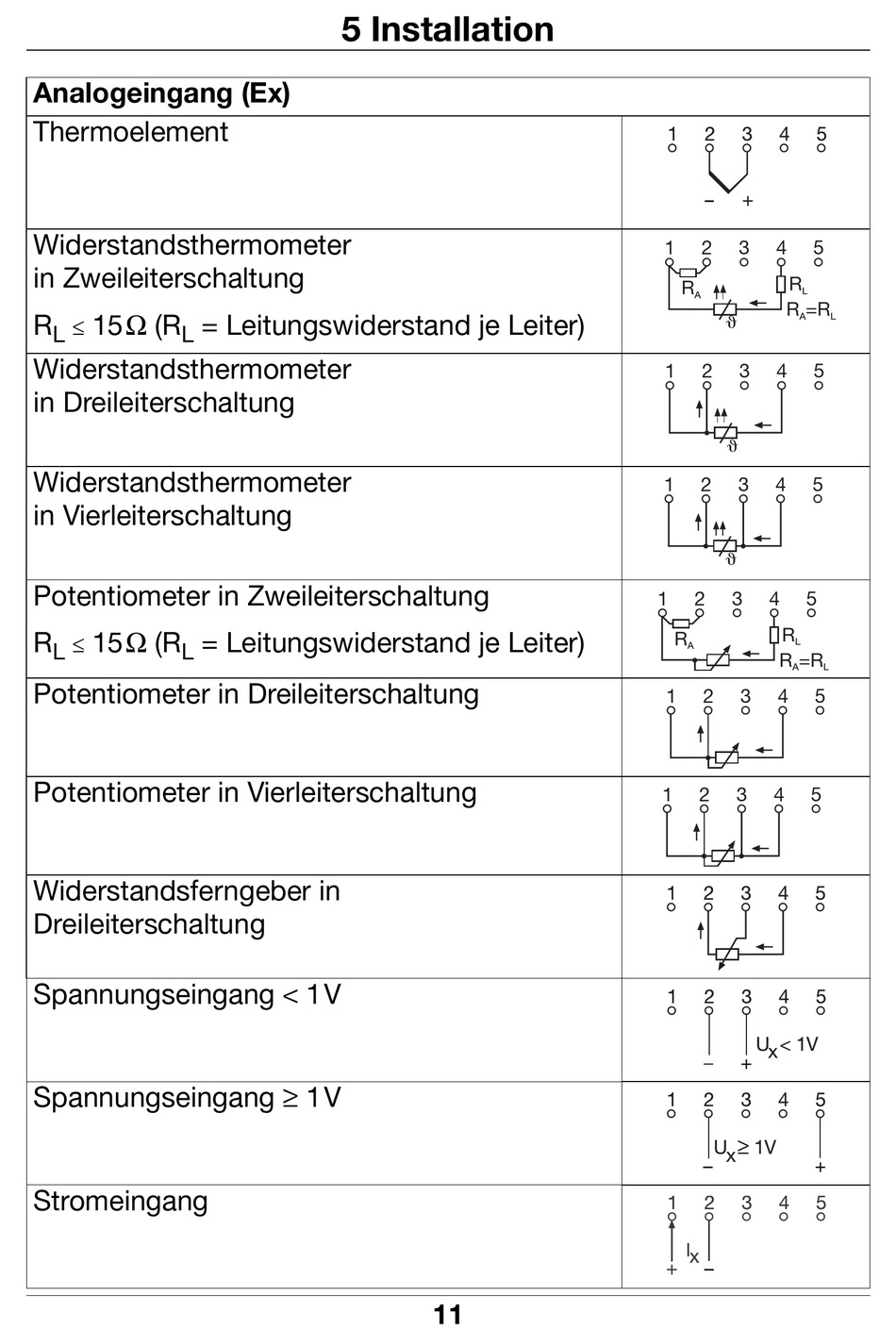

JUMO dTRANS T02 Ex Betriebsanleitung Seite 11

Analogeingang (Ex)
Thermoelement
Widerstandsthermometer
in Zweileiterschaltung

R 15 (R = Leitungswiderstand je Leiter)
L L
Widerstandsthermometer
in Dreileiterschaltung
Widerstandsthermometer
in Vierleiterschaltung
Potentiometer in Zweileiterschaltung

R 15 (R = Leitungswiderstand je Leiter)
L L
Potentiometer in Dreileiterschaltung
Potentiometer in Vierleiterschaltung
Widerstandsferngeber in
Dreileiterschaltung
Spannungseingang  1V
Spannungseingang  1V
Stromeingang
5 Installation
11
1 2 3 4 5
R
R
L
A
R =R
A
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
R
R
L
A
R =R
A L
1 2 3 4 5
1 2 3 4 5
L
