Tipo 0 602 490 639 / ... 640
Inserire l'utensile ad innesto 1 nell'attacco esagono
femmina del portautensili 2, fino a quando arriverà ad
incastrarsi in maniera percepibile.
Rimozione dell'utensile ad innesto
Tipo 0 602 490 635 / ... 636 / ... 637 / ... 638
Premere verso l'interno il perno nella rientranza
dell'utensile ad innesto 1 e tirare l'utensile ad innesto
dall'alloggiamento utensili 2.
Tipo 0 602 490 639 / ... 640
Tirare l'utensile ad innesto 1 dall'alloggiamento utensili
2 utilizzando, se necessario, una tenaglia.
Dispositivo di sospensione
Tramite la staffa di sospensione 8 è possibile fissare la
macchina ad uno dei dispositivi di sospensione.
Applicare sulla macchina la staffa di sospensione 8,
accessorio fornito a corredo, e lasciarla innestare in
posizione nell'intaglio 15.
Controllare ad intervalli regolari lo stato della staffa di
sospensione e dei ganci nel dispositivo di sospensione.

Messa in servizio

Per avviare la macchina, impostare prima la direzione
di marcia mediante la Commutazione destra/sinistra
14 perché la macchina si avvia soltanto quando la
Commutazione destra/sinistra 14 non si trova più in
posizione centrale (blocco di avviamento).

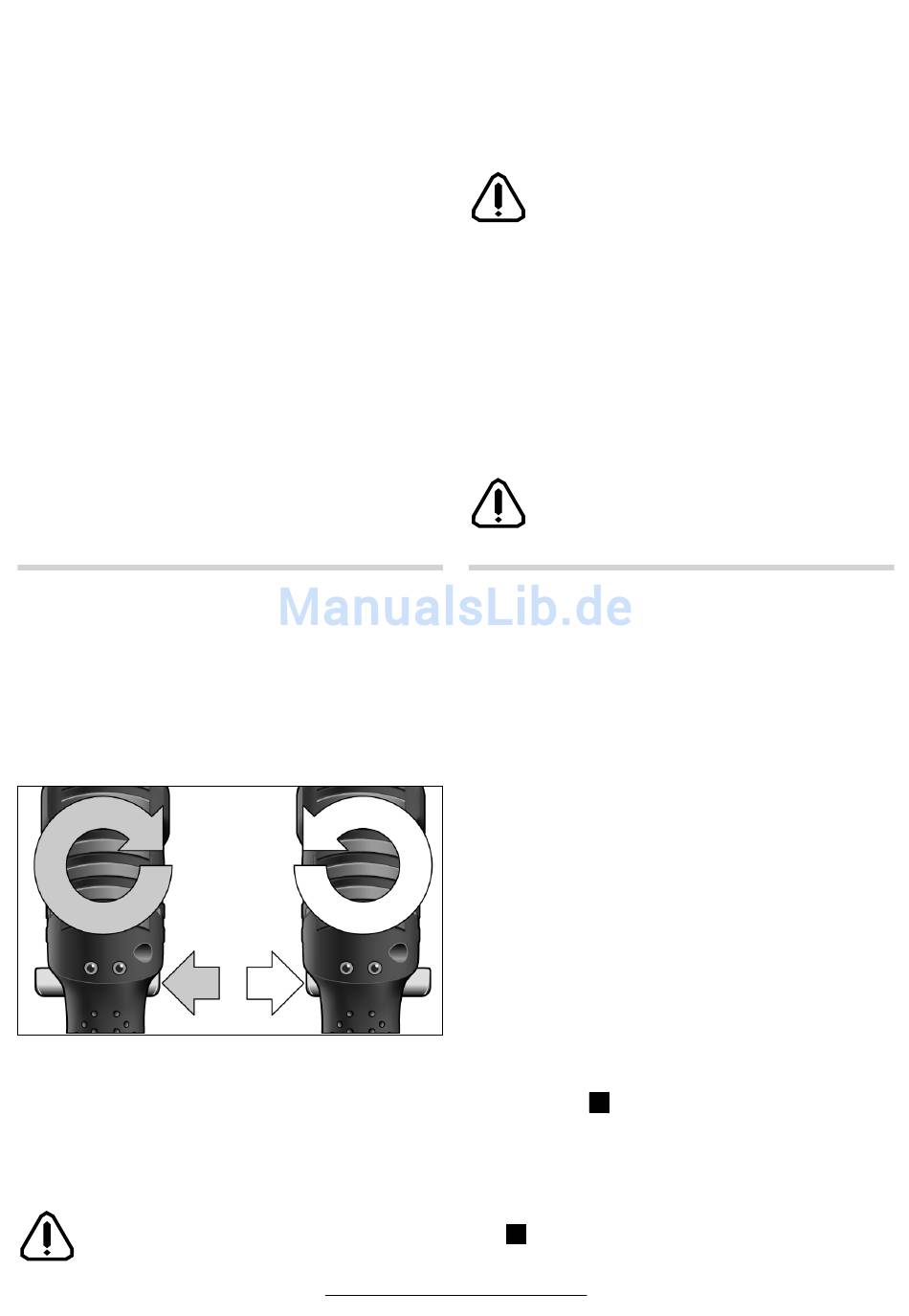

Impostazione del senso di rotazione
Rotazione destrorsa:
Premere la Commutazione destra/sinistra 14 verso
sinistra fino alla battuta di arresto (avvitare viti).
Rotazione sinistrorsa:
Premere la Commutazione destra/sinistra 14 verso
destra fino alla battuta di arresto (allentare oppure
svitare completamente le viti).
Azionare la Commutazione destra/sini-
stra 14 soltanto quando la macchina è
ferma.
3 609 929 879 • (03.02) T
14
Accendere la luce LED operativa
La luce operativa 21 consente di illuminare il punto di
avvitatura in caso di inadeguate condizioni di luce. La
luce operativa 21 si accende pigiando leggermente
l'interruttore di avvio/arresto 13. Premendo più forte
l'interruttore di avvio/arresto 13 si accende la macchi-
na e la luce operativa 21 continua a rimanere accesa.
Non rivolgere mai lo sguardo direttamen-
te nella luce operativa, è possibile restar-
ne abbagliati!
Avviare ed arrestare
Le macchine sono dotate di un momento di coppia che
dipende dal dispositivo di disinserimento e che può
essere regolata nel campo indicato. La frizione scatta
una volta raggiunto il momento torcente impostato.
Avviare: Premere l'interruttore di avvio/arresto 13
fino alla battuta di arresto. La macchina si
disinserisce automaticamente una volta
raggiunto il momento torcente impostato.
Arrestare: Rilasciare l'interruttore di avvio/arresto 13.
Rilasciando anticipatamente la levetta dell'in-
terruttore di avvio/arresto 13 non si raggiunge
più il momento di coppia preimpostato.

Istruzioni per il lavoro

Prima di eseguire operazioni di regolazione sulla
macchina, prima di procedere alla sostituzione
di parti accessorie oppure prima di mettere in
deposito la macchina, estrarre la batteria ricari-
cabile dalla macchina. Questo accorgimento di si-
curezza ha la funzione di impedire che la macchina
possa essere avviata involontariamente.
Estrazione della batteria ricaricabile
La batteria 11 si trova installata nell'impugnatura della
macchina.
Premere su entrambi i punti del tasto di sbloccaggio
12 ed estrarre la batteria ricaricabile 11 dall'impugna-
tura tirandola verso il basso. Non forzare.
Impostazione del momento torcente
Il momento di coppia dipende dalla tensione della mol-
la della frizione di stacco. La frizione di stacco si attiva
sia in senso sinistrorso che in senso destrorso una vol-
ta raggiunta la coppia precedentemente impostata.
Per impostare un individuale valore di coppia, utilizzare
soltanto l'apposito utensile d'impostazione 23 fornito
a corredo (Fig.
Spingere completamente all'indietro l'interruttore scor-
revole 7 della macchina. Inserire la chiave a brugola
esagonale 24 nell'utensile ad innesto 1 e ruotarlo lenta-
mente fino a quando nell'apertura del corpo della mac-
china si intravede una piccola inarcatura nella frizione
(Fig. ). Inserire l'utensile d'impostazione 23 in questa
C
incurvatura e girare l'utensile d'impostazione 23.
