Extraire l'outil 1 hors de la fixation 2, si nécessaire au
moyen d'une pince.
Etrier de suspension
L'étrier de suspension 8 permet d'accrocher l'outillage
à un dispositif de suspension.
Disposer l'étrier de suspension 8 (fourni en tant qu'ac-
cessoire) sur l'outillage puis le verrouiller en position
dans les fentes 15.
Contrôler régulièrement l'état de l'étrier de suspension
ainsi que celui du crochet du dispositif de suspension.
Mise en service
Pour mettre l'outillage électroportatif en marche, choi-
sir d'abord un sens de rotation au moyen du commu-
tateur du sens de rotation droite/gauche 14 : l'outilla-
ge électroportatif ne peut être mis en marche qu'une
fois que le commutateur 14 n'est plus sur sa position
centrale (verrouillage d'enclenchement).

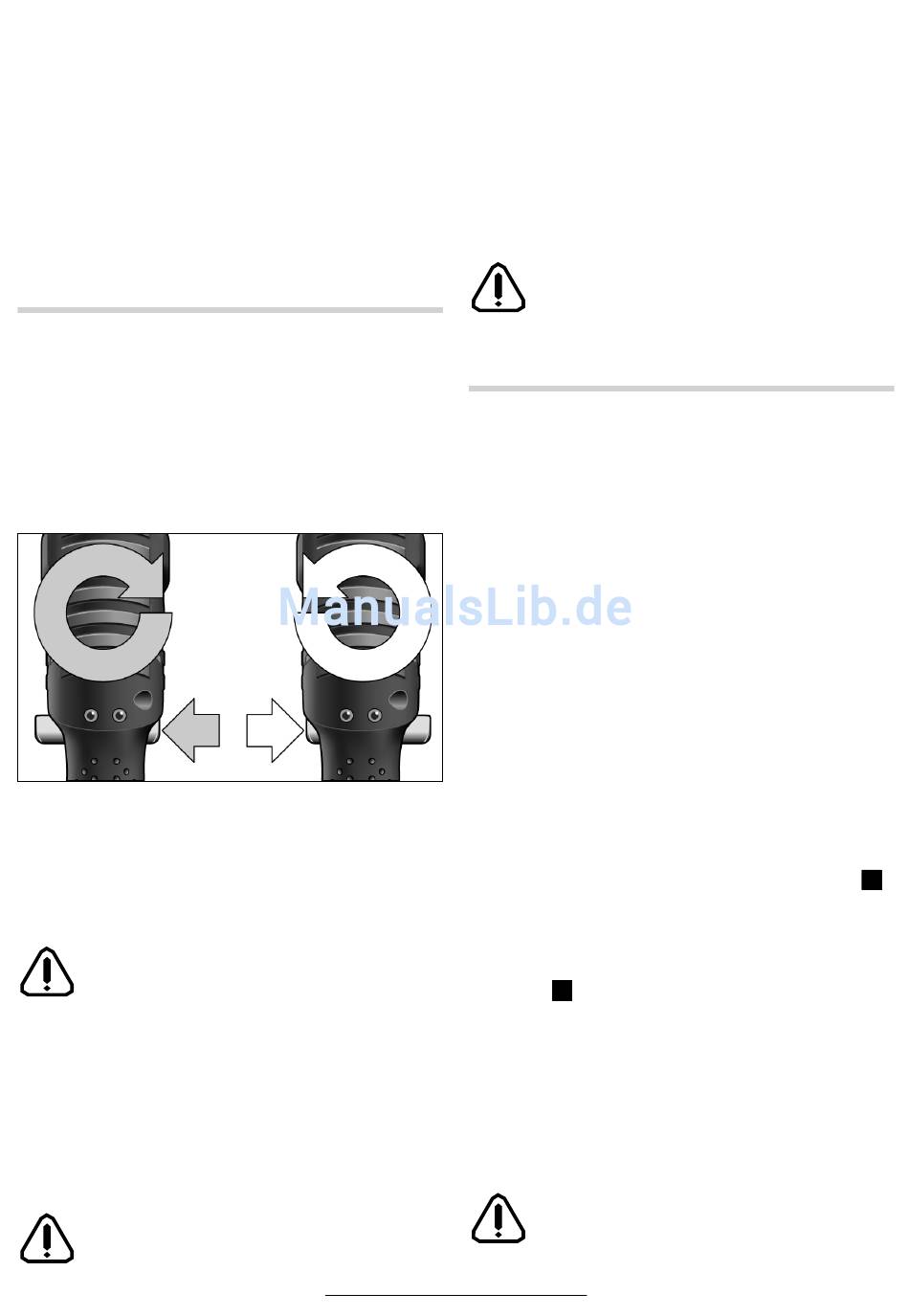

Sélection du sens de rotation
Rotation à droite :
Enfoncer le commutateur du sens de rotation droi-
te/gauche 14 à fond vers la gauche (vissage de vis).
Rotation à gauche :
Enfoncer le commutateur du sens de rotation droi-
te/gauche 14 à fond vers la droite (déblocage, dé-
vissage de vis).
N'actionner le commutateur 14 que lors-
que l'outillage est parfaitement à l'arrêt.
Activation de la diode d'éclairage de la zone
de travail
Lorsque les conditions d'éclairage sont par ailleurs dé-
favorables, la diode d'éclairage de la zone de travail 21
permet d'éclairer la zone de vissage. Pour activer la
diode 21, enfoncer légèrement l'interrupteur Mar-
che/Arrêt 13. Une pression plus ferme sur l'interrup-
teur Marche/Arrêt 13 met en marche l'outillage ; la dio-
de 21 continue d'éclairer la zone de travail.
Ne pas regarder directement la diode
d'éclairage de la zone de travail. Risque
d'éblouissement !
3 609 929 879 • (03.02) T
14
Mise en marche/Arrêt
Cet outillage est doté d'un dispositif de débrayage
asservi au couple qui réagit dans la plage indiquée. Ce
dispositif interrompt la rotation dès que le couple pré-
sélectionné a été atteint.
Mise en marche :
Enfoncer à fond l'interrupteur Marche/Arrêt 13.
L'outillage électroportatif s'arrête automatique-
ment dès que le couple présélectionné est atteint.
Arrêt :
Relâcher l'interrupteur Marche/Arrêt 13.
Si l'interrupteur Marche/Arrêt 13 est relâché
trop tôt, le couple présélectionné n'est pas at-
teint.

Instructions d'utilisation

Extraire la batterie avant de procéder à des ré-
glages sur l'outillage électroportatif, changer
d'accessoire ou bien entreposer l'outillage élec-
troportatif. Cette précaution permet de prévenir tou-
te mise en marche intempestive de l'outillage électro-
portatif.
Extraction de la batterie
La batterie 11 est logée dans la poignée de l'appareil.
Appuyer des deux côtés sur les touches de déver-
rouillage 12 et extraire la batterie 11 par le bas hors de
la poignée. Ne pas forcer.
Réglage du couple de serrage
Le couple dépend de la tension du ressort du dispositif
de débrayage. Ce dernier se déclenche lors des rota-
tions à gauche comme à droite, à chaque fois que le
couple présélectionné est atteint.
Pour procéder au réglage individuel du couple de cou-
pure, utiliser uniquement l'outil de réglage 23 (Fig.
Repousser complètement le curseur 7 de l'outillage
électroportatif. Disposer la clé mâle coudée six pans
24 dans l'outil 1. La faire tourner jusqu'à voir apparaî-
tre un petit évidement dans le dispositif d'accouple-
ment (Fig. ). Engager et tourner l'outil de réglage 23
C
dans cette dépression.
Pour augmenter le couple de serrage, tourner dans le
sens des aiguilles d'une montre. Pour diminuer le cou-
ple de serrage, tourner dans le sens inverse.
Remarque : le réglage nécessaire dépend du type de
vissage. Il se détermine très facilement par des essais
pratiques. Contrôler le couple atteint dans l'essai pra-
tique à l'aide d'une clé dynamométrique.
Régler le couple uniquement à l'intérieur
de la plage de valeurs indiquée, au ris-
que, sinon, que le dispositif de débrayage
n'entre pas en action.
Français–7
).
B
