Typ 0 602 490 639 / ... 640
Ziehen Sie das Einsatzwerkzeug 1 von der Werkzeug-
aufnahme 2, notfalls mit Hilfe einer Zange.
Aufhängevorrichtung
Mit dem Aufhängebügel 8 können Sie das Gerät an ei-
ner Aufhängevorrichtung befestigen.
Setzen Sie den als Zubehör beigelegten Aufhängebü-
gel 8 auf das Gerät auf, und lassen Sie ihn in die Schlit-
ze 15 einrasten.
Kontrollieren Sie regelmäßig den Zustand des Aufhän-
gebügels und der Haken in der Aufhängevorrichtung.
Inbetriebnahme
Wenn Sie das Gerät starten wollen, sollten Sie zu-
nächst die Drehrichtung mit der Rechts-Links-Um-
schaltung 14 einstellen, da das Gerät nur startet, wenn
die Rechts-Links-Umschaltung 14 nicht in der Mitte
(Einschaltsperre) steht.

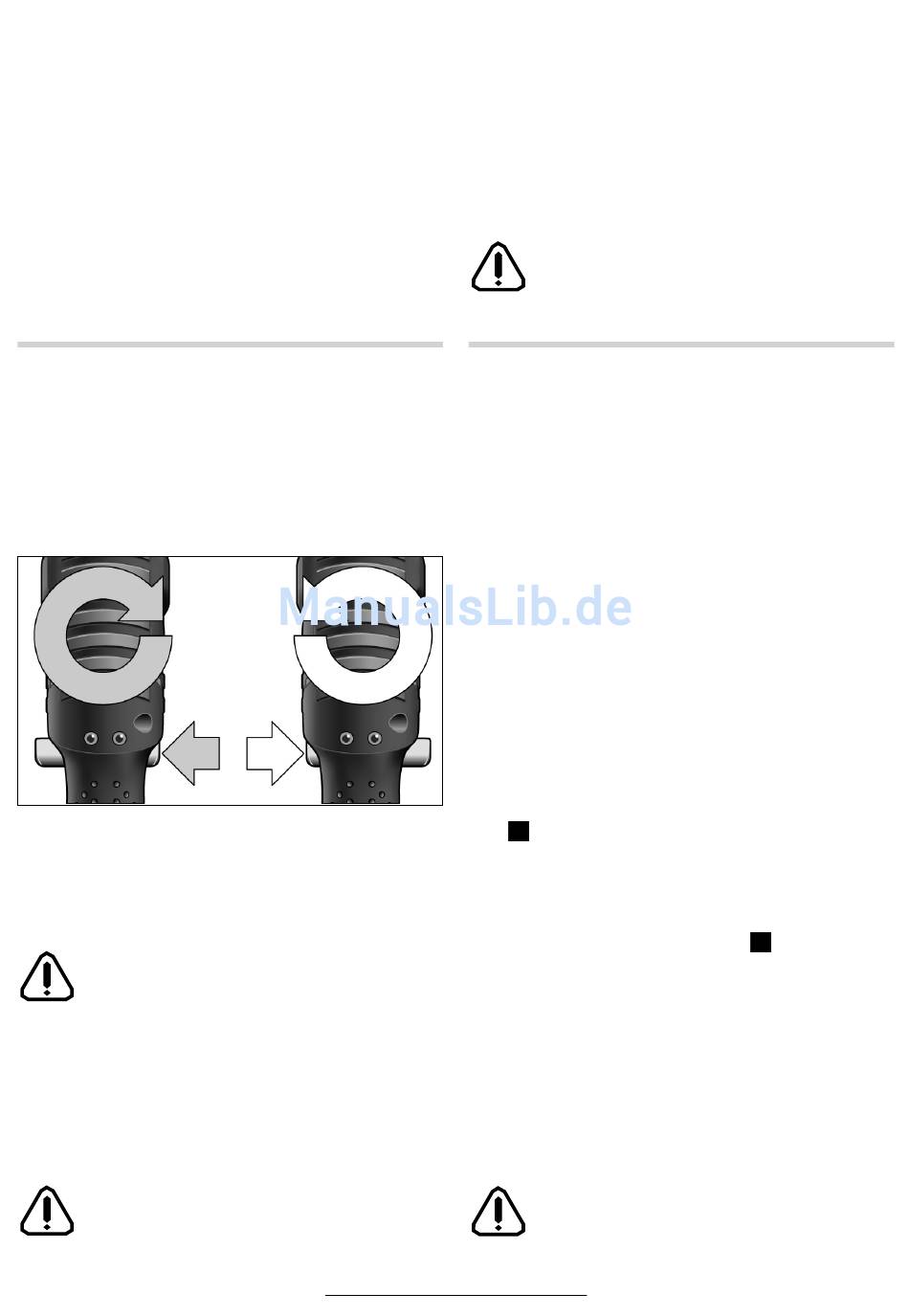

Drehrichtung einstellen
Rechtslauf: Drücken Sie die Rechts-Links-Umschal-
tung 14 bis zum Anschlag nach links (Ein-
drehen von Schrauben).
Linkslauf: Drücken Sie die Rechts-Links-Umschal-
tung 14 bis zum Anschlag nach rechts (Lö-
sen bzw. Herausdrehen von Schrauben).
Betätigen Sie die Rechts-Links-Umschal-
tung 14 nur bei Stillstand des Geräts.
LED-Arbeitslicht einschalten
Das Arbeitslicht 21 ermöglicht das Ausleuchten der
Schraubstelle bei ungünstigen Lichtverhältnissen. Sie
schalten das Arbeitslicht 21 durch leichtes Drücken
des Ein-Aus-Schalters 13 ein. Wenn Sie den Ein-Aus-
Schalter 13 fester drücken, wird das Gerät eingeschal-
tet und das Arbeitslicht 21 leuchtet weiter.
Blicken Sie nicht direkt in das Arbeits-
licht, es kann Sie blenden!
3 609 929 879 • (03.02) T
14
Ein-Aus-Schalten
Die Geräte haben eine vom Drehmoment abhängige
Abschaltkupplung, die im angegebenen Bereich ein-
stellbar ist. Sie spricht an, wenn das eingestellte Dreh-
moment erreicht ist.
Einschalten: Drücken Sie den Ein-Aus-Schalter 13
bis zum Anschlag. Das Gerät schaltet
automatisch beim Erreichen des einge-
stellten Drehmoments ab.
Ausschalten: Lassen Sie den Ein-Aus-Schalter 13 los.
Bei vorzeitigem Loslassen des Ein-Aus-Schal-
ters 13 wird das voreingestellte Drehmoment
nicht erreicht.
Arbeitshinweise
Entfernen Sie den Akku aus dem Gerät, bevor Sie
Geräteeinstellungen vornehmen, Zubehörteile
wechseln oder das Gerät lagern. Diese Vorsichts-
maßnahme verhindert eine unbeabsichtigte Inbetrieb-
nahme des Gerätes.
Akku entnehmen
Der Akku 11 ist im Griff der Maschine untergebracht.
Drücken Sie auf beiden Seiten auf die Entriegelungs-
tasten 12 und ziehen Sie den Akku 11 nach unten aus
dem Griff. Keine Gewalt anwenden.
Drehmoment einstellen
Das Drehmoment hängt von der Federvorspannung
der Abschaltkupplung ab. Die Abschaltkupplung löst
sowohl im Rechts- als auch im Linkslauf bei Erreichen
des eingestellten Drehmoments aus.
Zum Einstellen des individuellen Drehmoments nur
das mitgelieferte Einstellwerkzeug 23 verwenden
(Bild ).
B
Schieben Sie den Schieber 7 am Gerät komplett zu-
rück. Stecken Sie den Sechskant-Stiftschlüssel 24 in
das Einsatzwerkzeug 1 und drehen Sie ihn langsam,
bis in der Gehäuseöffnung eine kleine Ausbuchtung in
der Kupplung zu erkennen ist (Bild
buchtung das Einstellwerkzeug 23 stecken und das
Einstellwerkzeug 23 drehen.
Drehen im Uhrzeigersinn ergibt ein höheres Drehmo-
ment, Drehen gegen den Uhrzeigersinn ein niedrigeres
Drehmoment.
Hinweis: Die erforderliche Einstellung ist von der Art
der Schraubverbindung abhängig und lässt sich am
besten im praktischen Versuch ermitteln. Probever-
schraubung mit einem Drehmomentschlüssel über-
prüfen.
Stellen Sie das Drehmoment nur im ange-
gebenen Leistungsbereich ein, da sonst
die Abschaltkupplung nicht mehr an-
spricht.
Deutsch–7
). In diese Aus-
C
