D
4 Inbetriebnahme
Betriebsanleitung
FFU

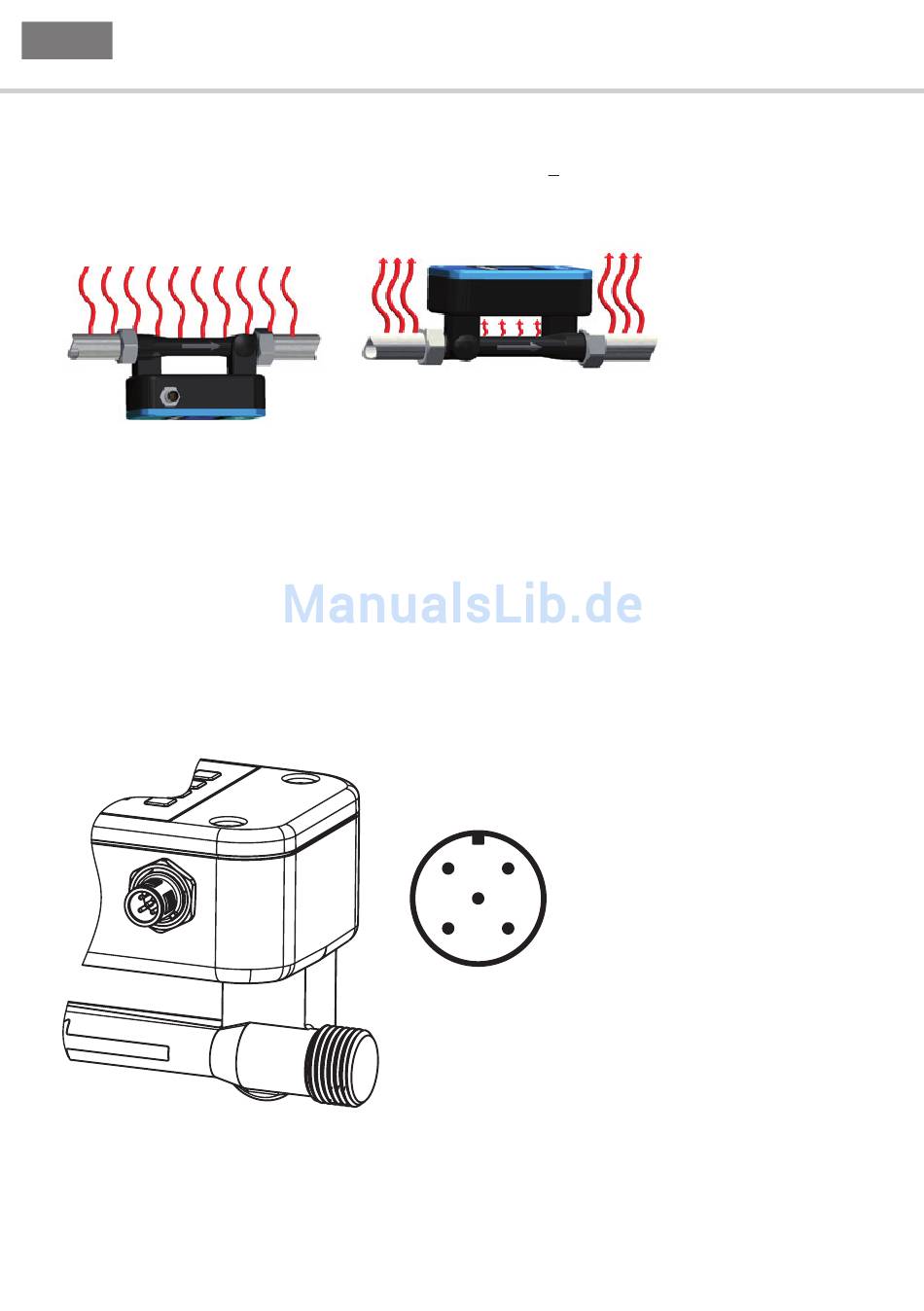

Anwendung mit heißen Flüssigkeiten
Bei Anwendungen in denen der FFU höheren Erwärmungen (t > 60 °C) ausgesetzt ist, wird empfoh-
len, das Messgerät mit dem Elektronikgehäuse nach unten zu montieren. Somit kann die Wärme
nach oben abstrahlen und die Belastung der Geräteelektronik wird reduziert.
Richtig
Falsch
4.3 Elektrischer Anschluss
Der FFU wird über eine fertig konfektionierte Leitungsdose mit M12x1-Steckverbinder, 5-polig oder
8-polig angeschlossen. Leitungsdose spannungsfrei auf den Sensor aufstecken und festschrauben.
Leitung gemäß ihrer Funktion anschließen. Nach Anlegen der Versorgungsspannung führt der Sensor
einen Selbsttest durch – im eingebauten Zustand ist nach abgeschlossenem Selbsttest (ca. 4 s) der
Sensor betriebsbereit – das Display zeigt den aktuell gemessenen Messwert an.
4.3.1 Anschlussbild 5-pol. Variante
1
2
5
4
3
6
8013863/2012-02-10 © SICK AG • Fluidsensorik • Deutschland • Alle Rechte vorbehalten
