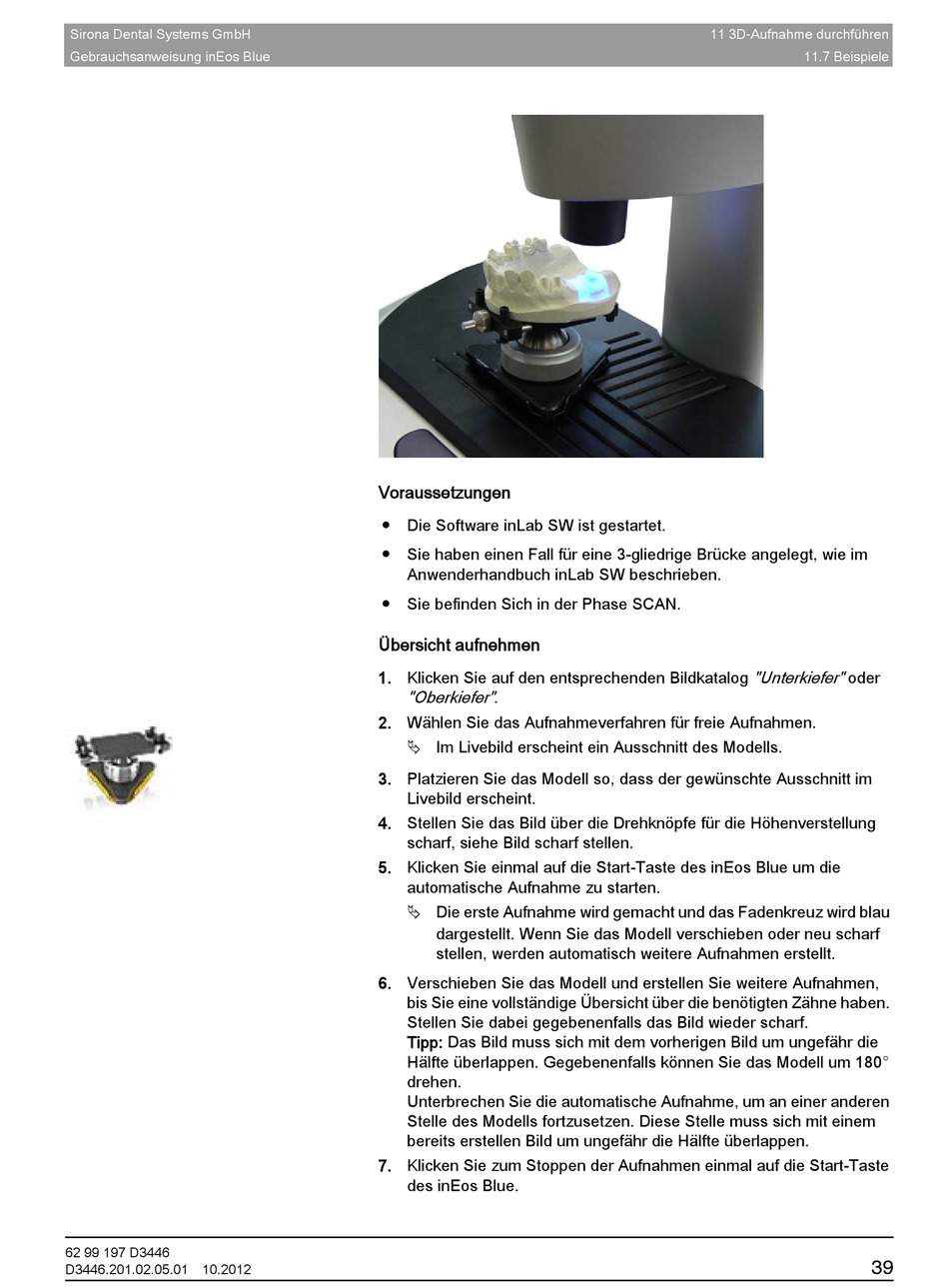

Sirona inEos Blue Gebrauchsanweisung Seite 39

Sirona Dental Systems GmbH
Gebrauchsanweisung inEos Blue
62 99 197 D3446
D3446.201.02.05.01 10.2012
Voraussetzungen
Voraussetzungen
● Die Software inLab SW ist gestartet.
● Sie haben einen Fall für eine 3-gliedrige Brücke angelegt, wie im
Anwenderhandbuch inLab SW beschrieben.
● Sie befinden Sich in der Phase SCAN.
Übersicht aufnehmen
Übersicht aufnehmen
1. Klicken Sie auf den entsprechenden Bildkatalog
"Oberkiefer"
.
2. Wählen Sie das Aufnahmeverfahren für freie Aufnahmen.
 Im Livebild erscheint ein Ausschnitt des Modells.
3. Platzieren Sie das Modell so, dass der gewünschte Ausschnitt im
Livebild erscheint.
4. Stellen Sie das Bild über die Drehknöpfe für die Höhenverstellung
scharf, siehe Bild scharf stellen.
5. Klicken Sie einmal auf die Start-Taste des inEos Blue um die
automatische Aufnahme zu starten.
 Die erste Aufnahme wird gemacht und das Fadenkreuz wird blau
dargestellt. Wenn Sie das Modell verschieben oder neu scharf
stellen, werden automatisch weitere Aufnahmen erstellt.
6. Verschieben Sie das Modell und erstellen Sie weitere Aufnahmen,
bis Sie eine vollständige Übersicht über die benötigten Zähne haben.
Stellen Sie dabei gegebenenfalls das Bild wieder scharf.
Tipp: Das Bild muss sich mit dem vorherigen Bild um ungefähr die
Hälfte überlappen. Gegebenenfalls können Sie das Modell um 180°
drehen.
Unterbrechen Sie die automatische Aufnahme, um an einer anderen
Stelle des Modells fortzusetzen. Diese Stelle muss sich mit einem
bereits erstellen Bild um ungefähr die Hälfte überlappen.
7. Klicken Sie zum Stoppen der Aufnahmen einmal auf die Start-Taste
des inEos Blue.
11 3D-Aufnahme durchführen
11.7 Beispiele
"Unterkiefer" oder
39
