Sirona inEos Blue Gebrauchsanweisung Seite 30

10 Kalibrieren
10.3 X-Y-Z-Achsenausrichtung kalibrieren
30

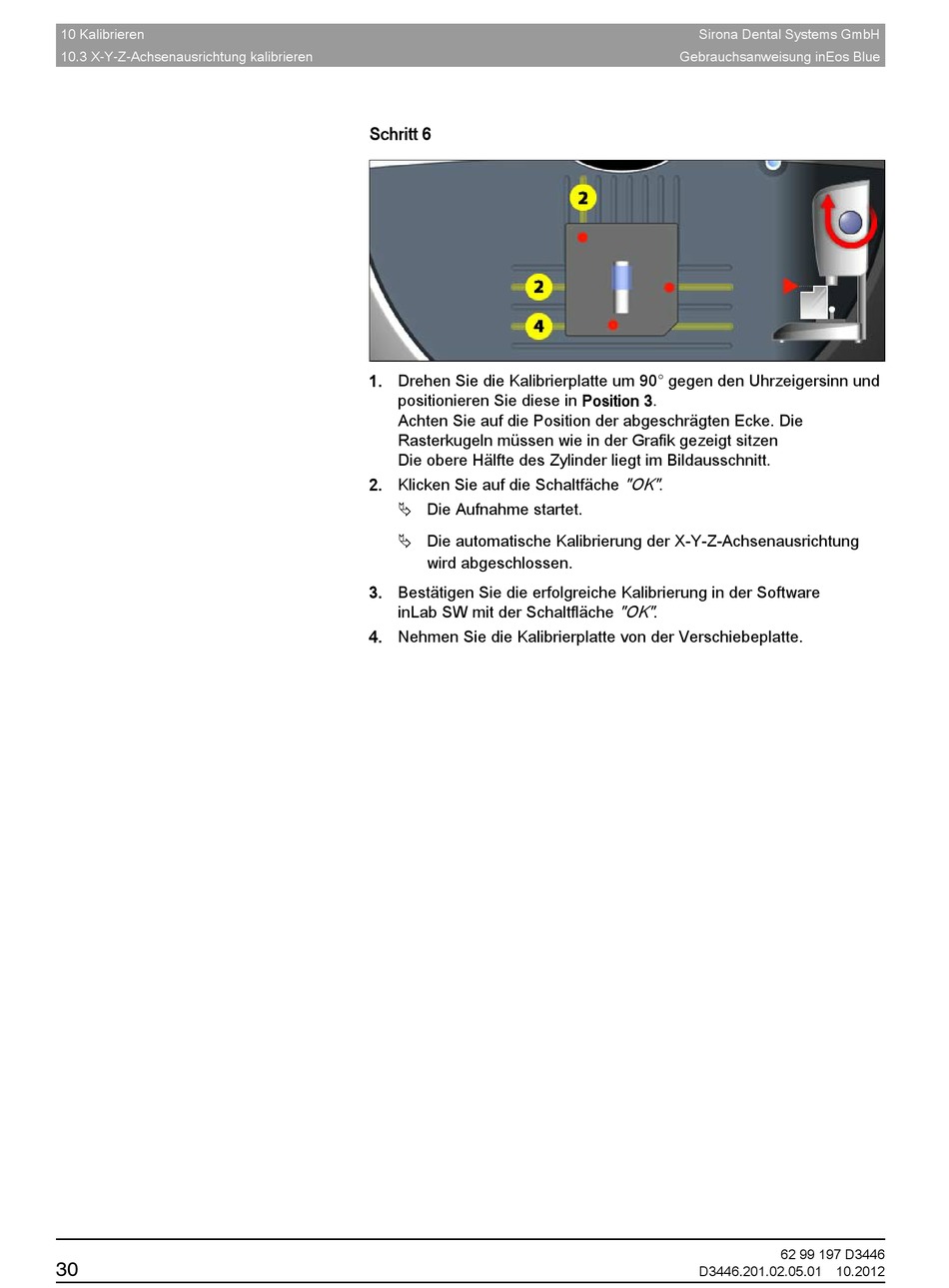

Schritt 6
Schritt 6
1. Drehen Sie die Kalibrierplatte um 90° gegen den Uhrzeigersinn und
positionieren Sie diese in Position 3.
Achten Sie auf die Position der abgeschrägten Ecke. Die
Rasterkugeln müssen wie in der Grafik gezeigt sitzen
Die obere Hälfte des Zylinder liegt im Bildausschnitt.
2. Klicken Sie auf die Schaltfäche
 Die Aufnahme startet.
 Die automatische Kalibrierung der X-Y-Z-Achsenausrichtung
wird abgeschlossen.
3. Bestätigen Sie die erfolgreiche Kalibrierung in der Software
inLab SW mit der Schaltfläche
4. Nehmen Sie die Kalibrierplatte von der Verschiebeplatte.
Sirona Dental Systems GmbH
Gebrauchsanweisung inEos Blue
"OK"
.
"OK"
.
62 99 197 D3446
D3446.201.02.05.01 10.2012
