Promax HD RANGER/+ Bedienungsanleitung Seite 80

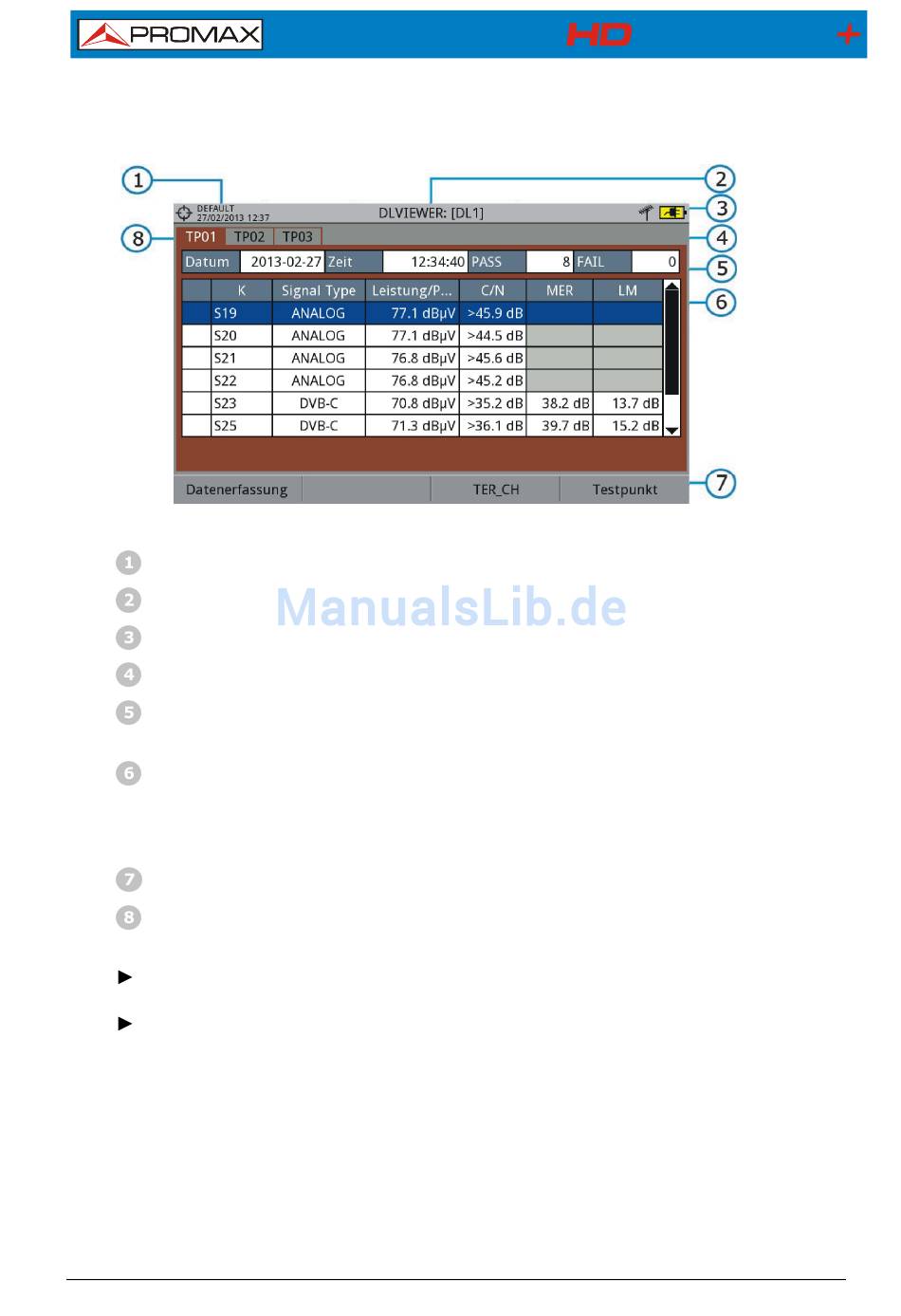

Anzeige der erfassten Messdaten:
Gewählte Installation, Datum und Zeit.
Name des geöffneten Dataloggers.
Gewähltes Band, Akkuzustand.
Ein Tab für jeden Testpunkt.
Datum und Zeit, wann der Datalogger erstellt wurde. Anzahl der Kanäle
die eingerastet (PASS) oder nicht eingerastet (FAIL) sind.
Tabelle mit Messdaten für jeden Kanal. Von links nach rechts: farbliche
Kennzeichnung ob der Kanal eingerastet (WEISS) oder nicht eingerastet
(ROT) ist, Signaltyp, Leistung/Pegel, Träger-/Rauschverhältnis (C/N),
MER, Link Margin.
Menüs der Softkeys.
Tab des aktuell angezeigten Testpunkts.
Joystick auf / ab: Bewegt den Cursor durch die Messdaten.
Joystick drücken auf einem Kanal: zeigt die Signalparameter an.
