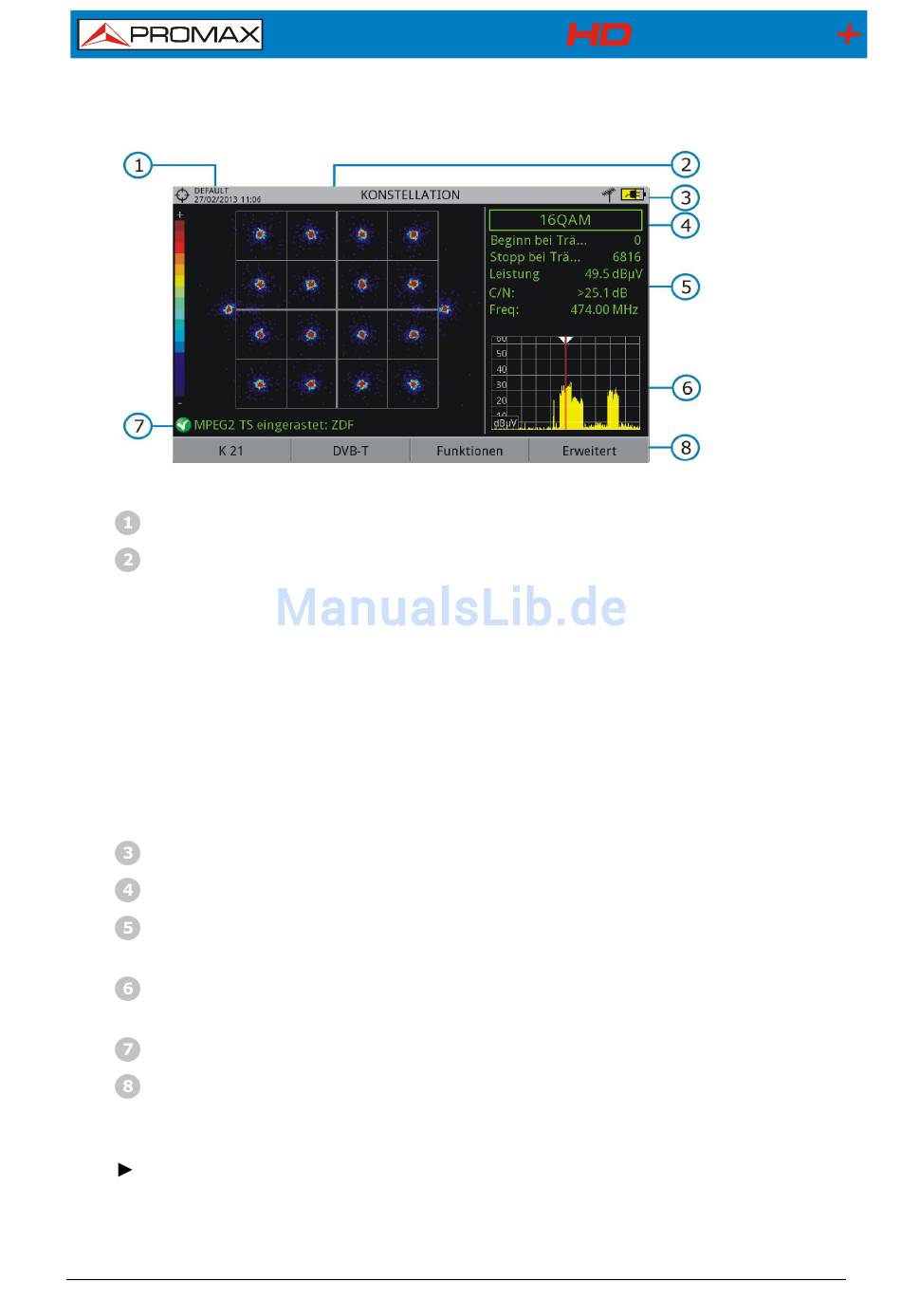

Beschreibung der Konstellationsdarstellung:
Gewählte Installation, Datum und Zeit.
Konstellationsdiagramm
Die Übertragungsqualität wird zusätzlich durch farbliche Abstufung
dargestellt, dadurch ist die Symboldichte in einem bestimmten Bereich auf
den ersten Blick deutlich zu erkennen. Die Farbskala reicht von schwarz
(keine Symbole) aufsteigend über blau und gelb bis rot (max. Dichte).
Eine größere Streuung der Punkte weist auf einen höheren Rauschpegel
oder schlechte Signalqualität hin. Sind die Punkte klar auf die Mitte des
entsprechenden Quadranten konzentriert, kann man in der Regel von
einem guten Signal/Rauschverhältnis ausgehen und dass keine
Empfangsprobleme vorhanden sind.
Gewähltes Band, Akkuzustand.
Modulationsart der dargestellten Konstellation.
Datenfenster. Angezeigte Parameter sind erster Träger, letzter Träger,
Leistung, C/N und Frequenz bzw. Kanal.
Spektrum des abgestimmten Signals. Die Darstellungsbandbreite kann
unter SPAN im SPEKTRUM-Modus eingestellt werden.
Signalstatus (suche / eingerastet / Name des Multiplex).
Menüs der Softkeys.
Joystick links / rechts: Kanal bzw. Frequenz verändern.
-
