A3.4.3 DiSEqC-Umschalter mit 4 Eingängen und 1 Ausgang
Mit diesem Umschalter ist es möglich, Signale von vier unabhängigen Universal-LNBs
(von 4 verschiedenen Satelliten) auf einem Receiver zu empfangen.

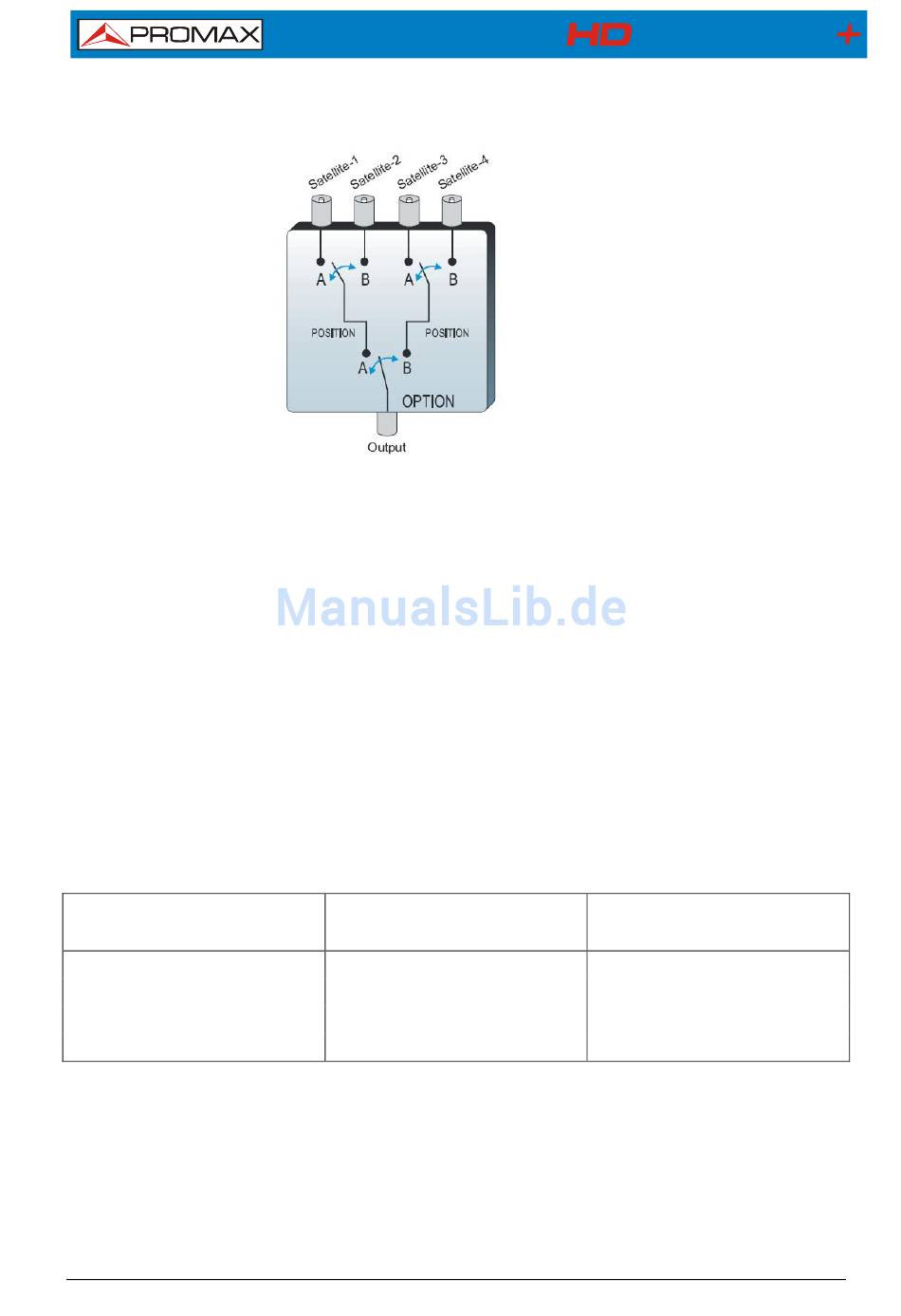

Wie in der Abbildung zu erkennen, sind nacheinander Schalter für OPTION und
POSITION angeordnet. Um den gewünschten Satelliten auszuwählen, muss zunächst
ein OPTION Befehl gesendet werden und danach ein POSITION Befehl. Auf diese
Weise stehen 4 Schaltmöglichkeiten zur Verfügung.
Hinweis: Die meisten Fabrikate sind mit den Tone-Burst Befehlen (SAT A/B)
kompatibel, so dass die zweite Umschaltebene sowohl mit dem Befehl POSITION A/B
als auch mit SAT A/B umgeschaltet werden kann. So kann der Umschalter wie ein
Tone-Burst Modell mit 2 Eingängen und einem Ausgang eingesetzt werden.
HD
RANGER/
Mit dem
das Gerät über einen speziellen OPT / POS Befehl verfügt:
HD +
RANGER/
Befehl
OPT/PS A-A
OPT/PS A-B
OPT/PS B-A
OPT/PS B-B
Die Umschaltbefehle für die LNBs (13V, 18V, 22 kHz) werden durch den Umschalter
weitergereicht. Nachdem also der gewünschte Satellit mit dem SAT Befehl ausgewählt
ist, kann das LNB normal genutzt werden (siehe Universal LNB).
BEDIENUNGSANLEITUNG
+
ist der Einsatz solcher Umschalter sehr unkompliziert, weil
Gesendete Kombination
von DiSEqC Befehlen
Option A + Position A
Option A + Position B
Option B + Position A
Option B + Position B
-
134 -
RANGER/
Gewählter Eingang
Satellit 1
Satellit 2
Satellit 3
Satellit 4
