2.7 BEDIENUNG

Bei der Entwicklung des neuen Messgerätekonzepts hat PROMAX besonders viel
Wert auf die einfache Bedienung gelegt. Die Anzahl der Tasten wurde deutlich
reduziert und in Funktionsgruppen zusammengefasst.
Für die verschiedenen Messfunktionen und zur Navigation durch die Menüs stehen ein
Joystick, 4 individuell programmierbare Tasten (Softkeys) und 6 Direktzugriffstasten
zur Verfügung.
Die Bedienelemente sind nachfolgend genauer beschrieben:

2.7.1 Joystick

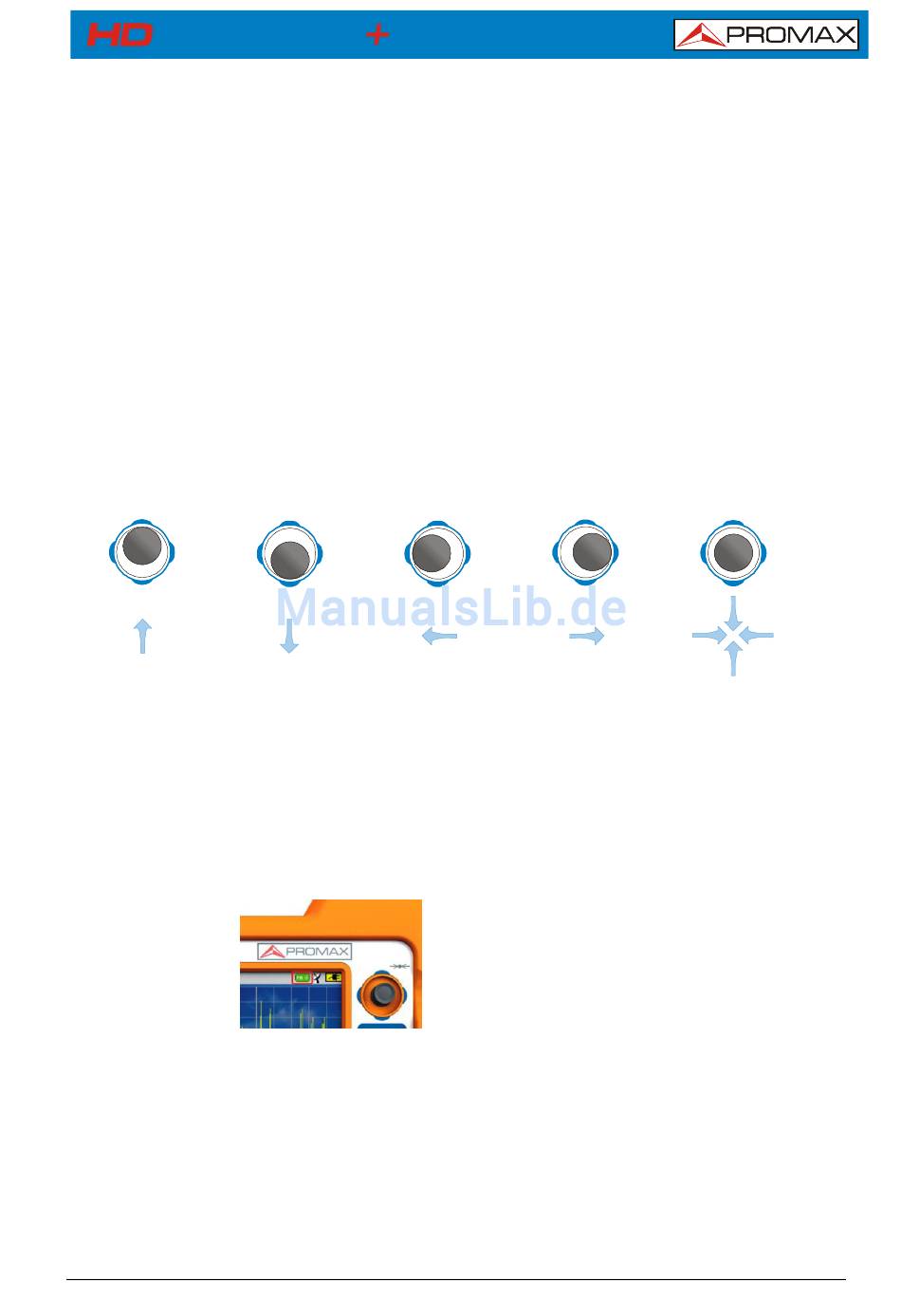

Bedienung des Joysticks:
AUF
Im SPEKTRUMANALYSER-Modus ist der Joystick multifunktional belegt, d. h. mit
jedem Drücken wird die Funktionsgruppe umgeschaltet. Welche Funktion gerade aktiv
ist, wird durch ein Symbol in der oberen rechten Ecke des Displays angezeigt (siehe
Abbildung). Folgende Funktionen werden nacheinander aufgerufen:
Im ECHO Modus stehen ebenfalls zwei verschiedene Funktionsgruppen für den
Joystick zur Verfügung:
CH oder FR: Kanal- bzw. Frequenzabstimmung, je nach gewählter Einstellung.
EC: Zoomfaktor verändern bzw. Marker durch das Echo-Fenster bewegen.
BEDIENUNGSANLEITUNG
LINKS
AB
CH:
FR:
SP:
MK: Marker bewegen.
-
RECHTS
Kanalabstimmung.
Frequenzabstimmung.
SPAN einstellen.
23 -
