RANGER/
A3.5 Gemeinschaftsanlagen
Das Signal wird innerhalb der Anlage durch Multischalter
mit mehreren Ausgängen verteilt. Die Anzahl der Ein-
und Ausgänge kann dabei unterschiedlich sein. Wie viele
Eingänge benötigt werden, hängt von der gewünschten
Anzahl der Satelliten ab (LNBs). Normalerweise enthält
der Multischalter auch einen Eingang für das terrestrische
TV-Signal. Die Anzahl der Ausgänge gibt an, wie viele
Endgeräte (Receiver) angeschlossen werden können. Bei
hintereinander angeordneten Multischaltern
("in Kaskade") wird das Signal durchgereicht, auf diese Weise ist es möglich, eine
größere Anzahl von Receivern anzuschließen.
Beispiele für Multischalter:
Multischalter 9/4
Multischalter 5/16
Multischalter 17/16
...
Die terrestrischen Eingänge werden hier nicht betrachtet da sie keinen Einfluss auf
das Satellitensignal haben. In den nachfolgenden Beispielen ist außerdem jeweils nur
ein einziger Ausgang dargestellt. Stehen mehrere Ausgänge zur Verfügung ist das
gleiche Schema jeweils auf jeden einzelnen davon zu übertragen, da sie unabhängig
voneinander arbeiten.
BEDIENUNGSANLEITUNG

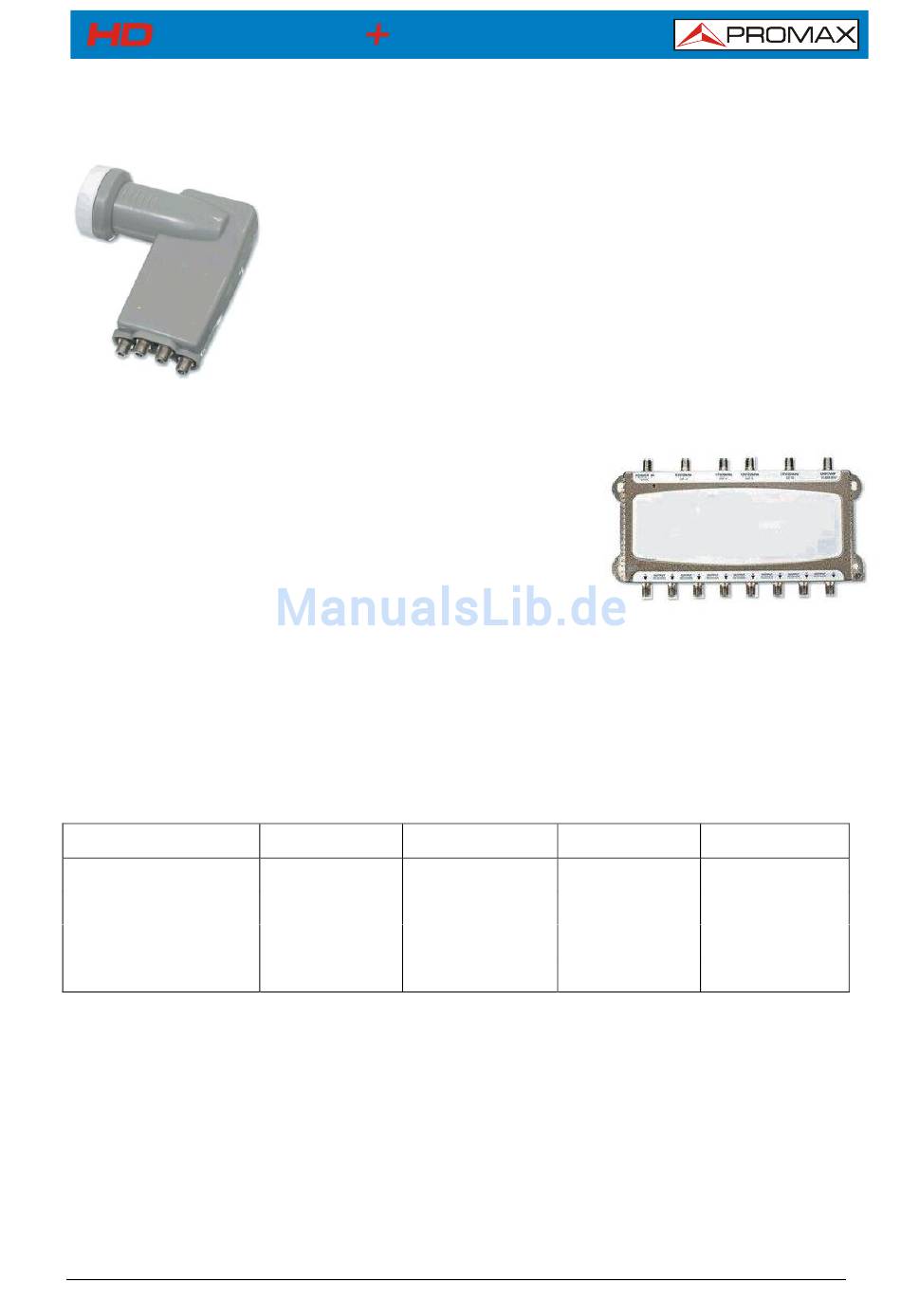

In kleinen Gemeinschaftsanlagen wird zur Verteilung des
Satellitensignals meist ein "BIS-Schaltsystem" verwendet.
Dabei werden üblicherweise "Quattro" LNBs (nicht zu
verwechseln mit "QUAD" LNBs) und spezielle Multischalter
für kleine Gemeinschaftsanlagen eingesetzt.
Ein Quattro-LNB ist ein LNB mit 4 Ausgängen, das die vier
Frequenzbänder (Vertical Low, Vertical High, Horizontal Low
und Horizontal High) separat zur Verfügung stellt. Diese vier
Signale können dann mit Hilfe von Multischaltern im
Gebäude verteilt werden.
SAT-Eingänge TER Eingang
8
4
16
...
-
Satelliten
1
1
1
...
135 -
Ausgänge
2 4
1 16
4 16
... ...
