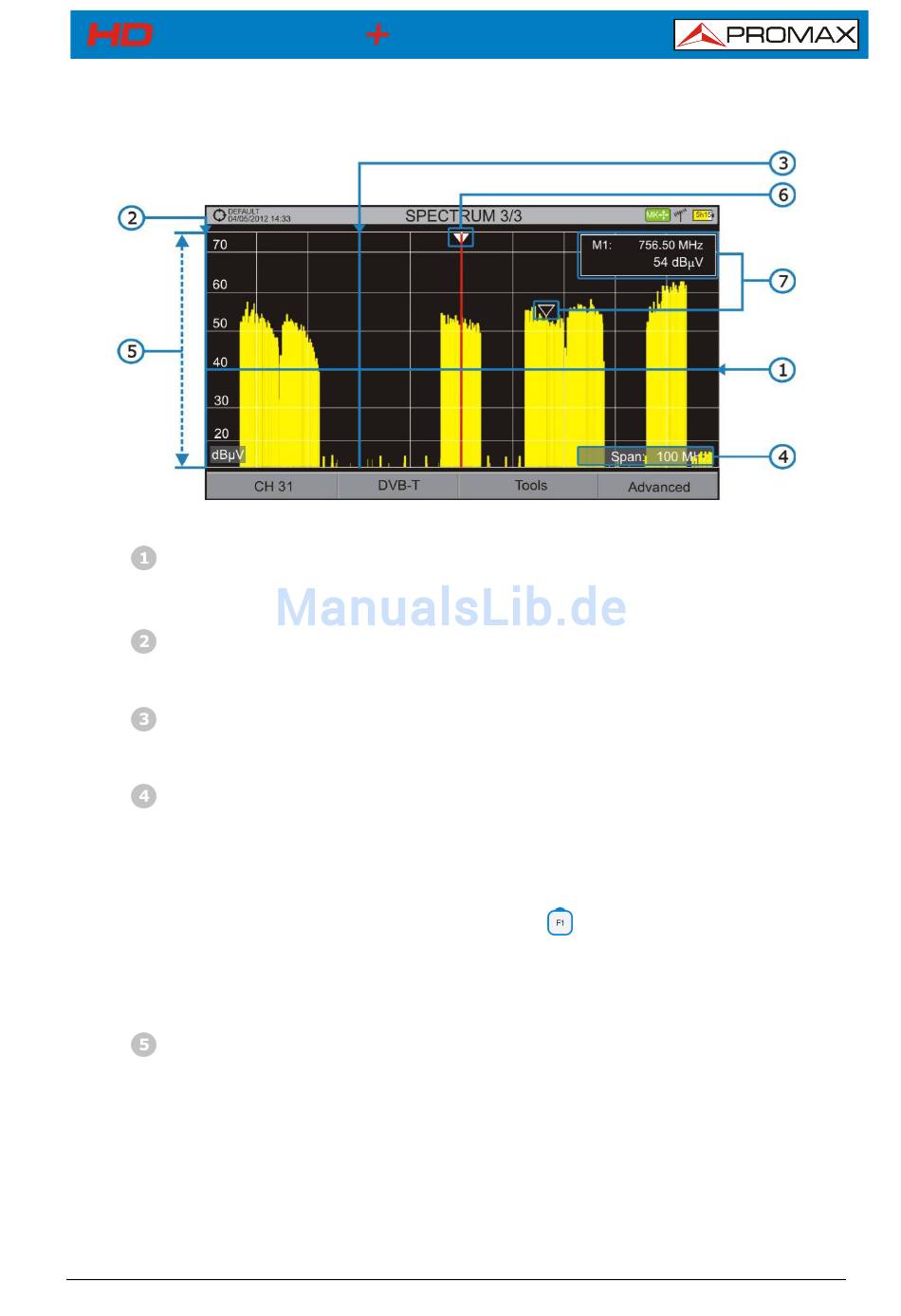

4.3 Beschreibung der SPEKTRUM VOLLDARSTELLUNG
Horizontale Referenzlinien
Darstellung des Signalpegels.
Vertikale Achse
Darstellung des Signalpegels.
Vertikale Referenzlinien
Darstellung der Frequenz.
SPAN
Frequenzbereich der auf der horizontalen Achse dargestellt wird.
Die aktuelle SPAN-Einstellung erscheint unten rechts im Bildschirm. Diese
Einstellung kann entweder im SPAN Modus (SP) mit dem Joystick (links,
rechts) oder im SPAN Einstellmenü (Taste ) verändert werden.
Einstellbare SPAN Werte sind: Full (komplettes Band), 500 MHz, 200 MHz,
100 MHz, 50 MHz, 20 MHz und 10 MHz.
Referenzpegel
Der Leistungsbereich wird auf der vertikalen Achse dargestellt und kann mit
dem Joystick in 5 dB Schritten verändert werden (auf/ab).
Optional kann der optimale Referenzpegel für jede Situation automatisch
ermittelt und angepasst werden. Diese Funktion ist im Menü
GRUNDEINSTELLUNGEN ein- bzw. ausschaltbar.
-
