RANGER/
A2.1.2 Die Grundlagen
Ein guter Installateur kann auf Anhieb sagen, was alles für die Aufstellung einer
Satellitenantenne vorbereitet werden muss. Dazu gehört sicher auch die Auswahl der
richtigen Antennengröße und eine geeignete Befestigung aus dem großen Angebot
auf dem Markt, sowie ein guter Standort für die Antenne mit freiem "Blick" nach Süden
(in der nördlichen Hemisphäre) bzw. nach Norden (in der südlichen Hemisphäre), usw.

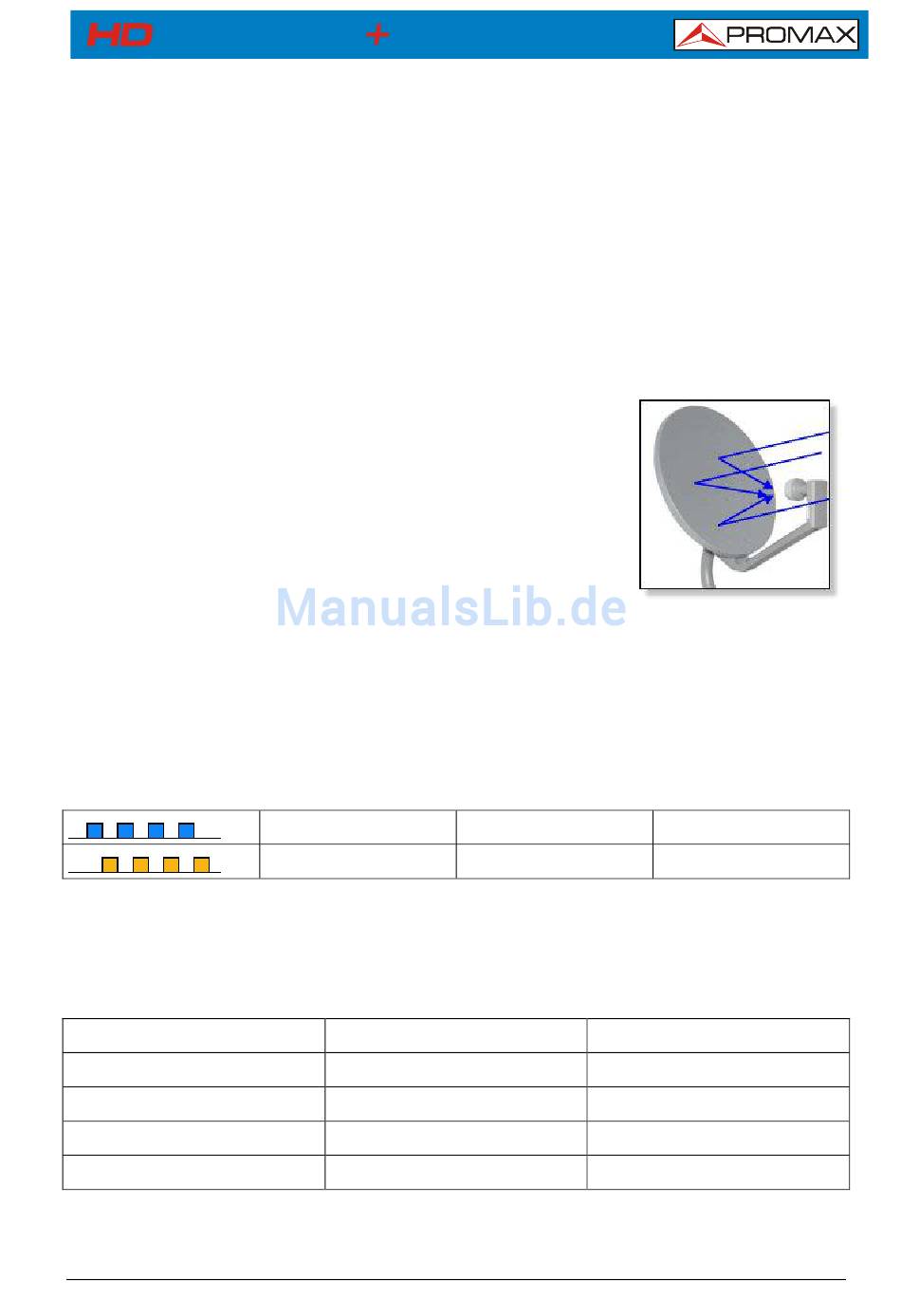

Neben den diversen mechanischen Kleinteilen besteht die Satellitenantenne im
Prinzip aus zwei Teilen: dem Reflektor und dem LNB.
Der Reflektor ist passiv und reflektiert lediglich die Signale, so dass sie gebündelt bei
dem Punkt ankommen, an dem das LNB montiert ist.
Das LNB (Low Noise Block-Converter) ist ein aktives HF-
Bauelement und und vereint Verstärker, Oszillatoren und
Frequenzkonverter in einer kleinen, relativ preiswerten
Einheit. The first section is made of a device called
polarisation shifter, der je nach vorhandener Versorgungs-
spannung zum LNB eine der beiden Polarisationen empfängt.
Diese Spannung ist nötig um die aktiven Bauteile im LNB
zu versorgen.
Die vom Satelliten ausgestrahlten Signale verwenden zwei Polarisationen gleichzeitig.
Diese sind abhängig von der verwendeten Sendeantenne des Satelliten und können
LINEAR VERTIKAL / HORIZONTAL oder ZIRKULAR LINKS / RECHTS sein. Die
Transponderfrequenzen für jede Polarisation werden sorgfältig ausgewählt, um
Störungen der jeweils anderen Polarisation (Kreuzpolarisation) zu vermeiden. Im
Allgemeinen werden die Frequenzen wechselseitig belegt, d. h. die Frequenz, die in
einer Polarisation verwendet wird, bleibt in der anderen Polarisation frei.
Moderne Universal-LNBs arbeiten meist mit linearer Polarisation und bieten
ausserdem die Möglichkeit zur Auswahl eines anderen Eingangsfrequenzbereichs
über ein Steuersignal, das so genannte 22 kHz Schaltsignal, das der
Versorgungsspannung bei Bedarf hinzugefügt wird.
Versorgungsspannung
13 VDC
18 VDC
13 VDC + 22 kHz
18 VDC + 22 kHz
Das LNB wird also auf unterschiedliche Transponder eingestellt, je nachdem welche
Versorgungsspannung man verwendet.
BEDIENUNGSANLEITUNG
13 VDC
18 VDC
Polarisation
Vertikal
Horizontal
Vertikal
Horizontal
-
Vertikal
Horizontal
Band
Low
Low
High
High
125 -
Zirkular Rechts
Zirkular Links
