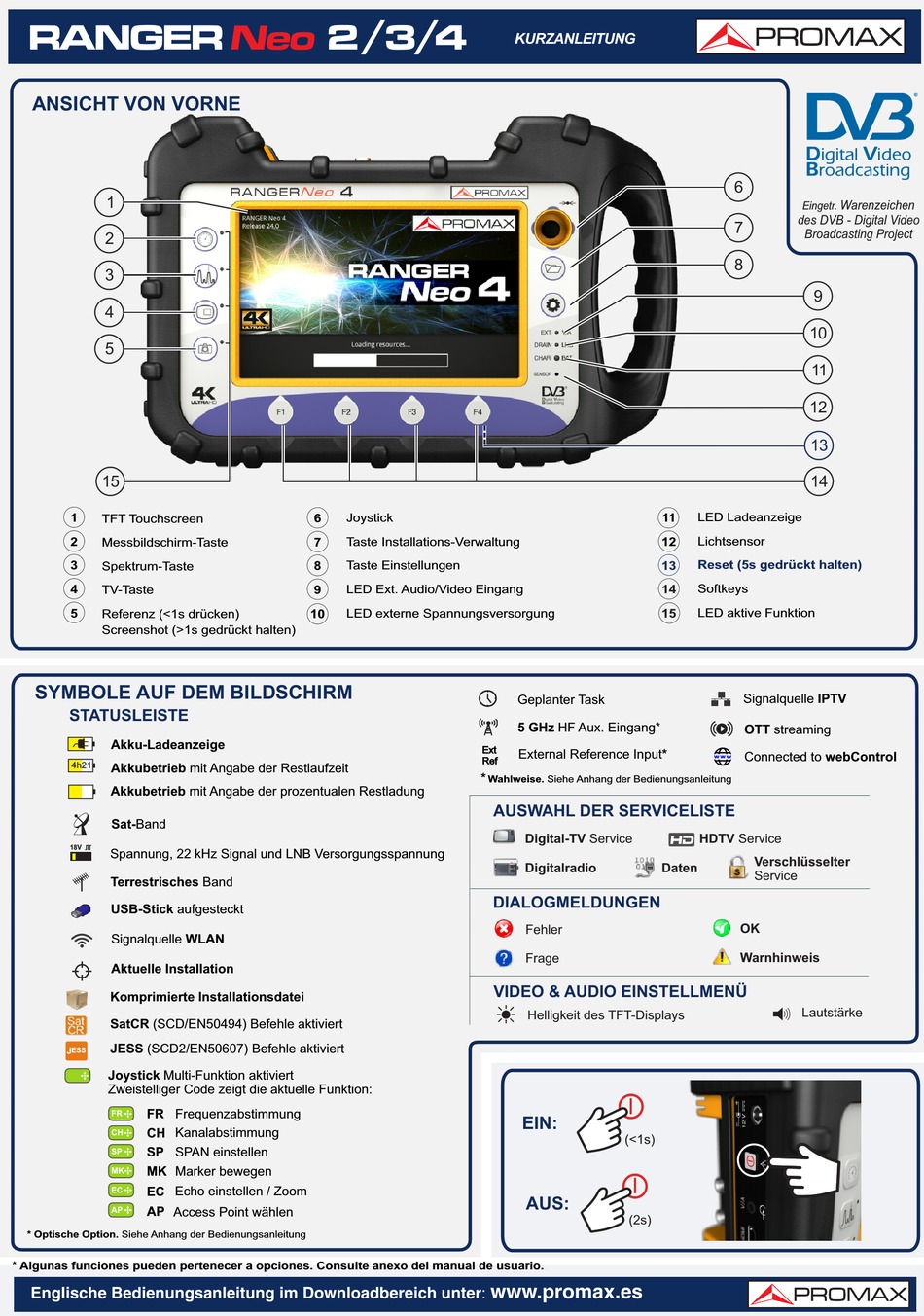

RANGER
ANSICHT VON VORNE
1
2
3
4
5
15
1
TFT Touchscreen
2
Messbildschirm-Taste
3
Spektrum-Taste
4
TV-Taste
5
Referenz (<1s drücken)
Screenshot (>1s gedrückt halten)
SYMBOLE AUF DEM BILDSCHIRM
STATUSLEISTE
Akku-Ladeanzeige
4h21
Akkubetrieb mit Angabe der Restlaufzeit
Akkubetrieb mit Angabe der prozentualen Restladung
Sat-Band
18V
Spannung, 22 kHz Signal und LNB Versorgungsspannung
Terrestrisches Band
USB-Stick aufgesteckt
Signalquelle WLAN
Aktuelle Installation
Komprimierte Installationsdatei
SatCR (SCD/EN50494) Befehle aktiviert
JESS (SCD2/EN50607) Befehle aktiviert
Joystick Multi-Funktion aktiviert
Zweistelliger Code zeigt die aktuelle Funktion:
FR Frequenzabstimmung
FR
CH Kanalabstimmung
CH
SP SPAN einstellen
SP
MK Marker bewegen
MK
EC Echo einstellen / Zoom
EC
AP
AP
Access Point wählen
* Optische Option. Siehe Anhang der Bedienungsanleitung
* Algunas funciones pueden pertenecer a opciones. Consulte anexo del manual de usuario.
Englische Bedienungsanleitung im Downloadbereich unter:
Neo
2 /3 / 4
6
Joystick
7
Taste Installations-Verwaltung
Taste Einstellungen
8
LED Ext. Audio/Video Eingang
9
LED externe Spannungsversorgung
10
KURZANLEITUNG
Geplanter Task
5 GHz HF Aux. Eingang*
Ext
External Reference Input*
Ref
*
Wahlweise. Siehe Anhang der Bedienungsanleitung
AUSWAHL DER SERVICELISTE
Digital-TV Service
Digitalradio
DIALOGMELDUNGEN
Fehler
Frage
VIDEO & AUDIO EINSTELLMENÜ
Helligkeit des TFT-Displays
EIN:
(<1s)
AUS:
(2s)
www.promax.es
6
Warenzeichen
Eingetr.
des DVB - Digital Video
7
Broadcasting Project
8
9
10
11
12
13
14
LED Ladeanzeige
11
Lichtsensor
12
Reset (5s gedrückt halten)
13
14
Softkeys
15
LED aktive Funktion
Signalquelle IPTV
OTT streaming
Connected to webControl
HDTV Service
Verschlüsselter
Daten
Service
OK
Warnhinweis
Lautstärke
