Promax HD RANGER/+ Bedienungsanleitung Seite 137

RANGER/

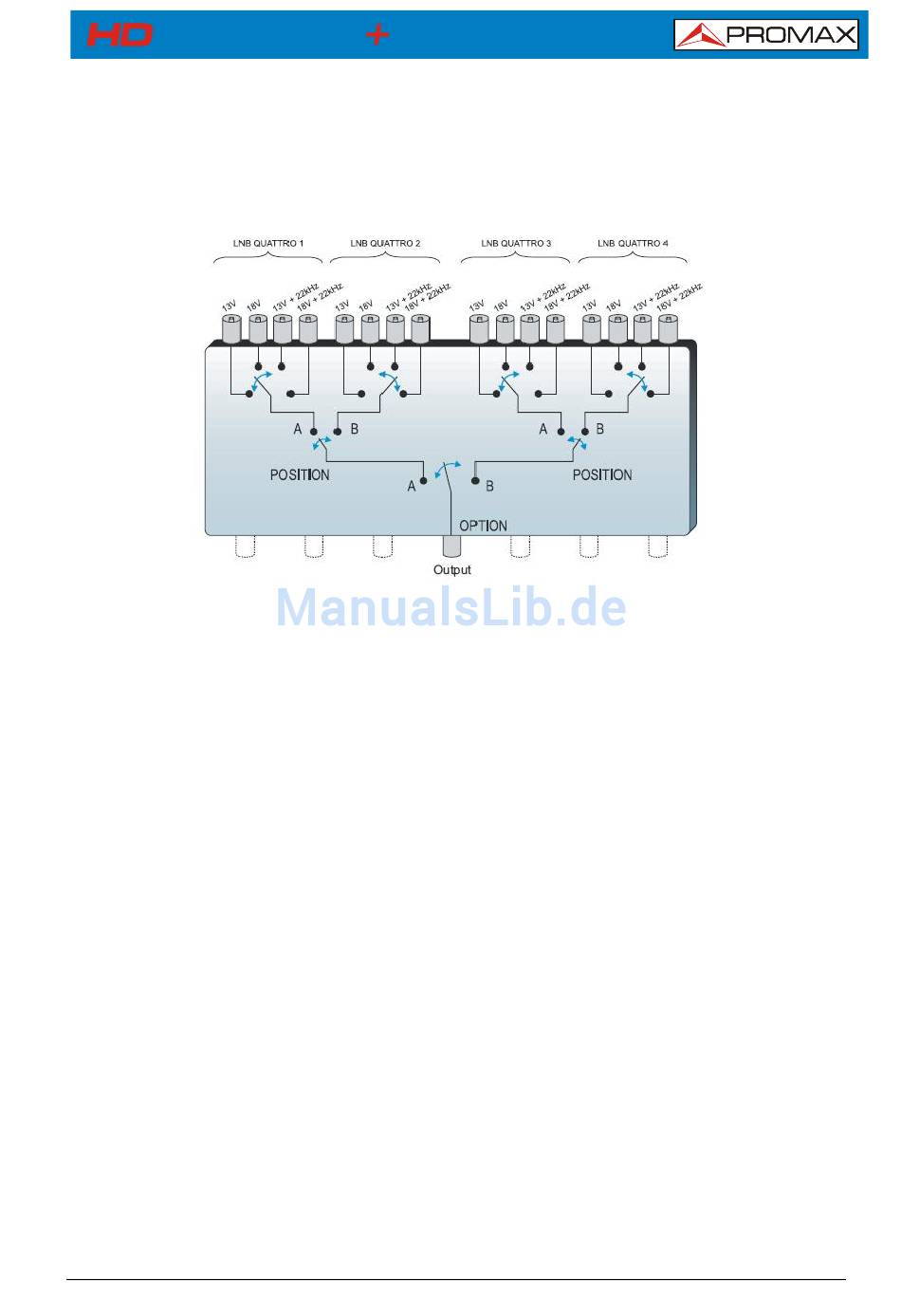

A3.5.3 Multischalter (4 Satelliten)
Dieser Schaltertyp ermöglicht die Verteilung der Signale von bis zu 4 verschiedenen
Satelliten. Er arbeitet mit einer Kombination der Befehle für OPTION, POSITION,
Polarisation und Band.
HD
RANGER/
Mit dem
Befehl "OPT/POS" sendet die Befehle OPTION und POSITION in der richtigen
Reihenfolge. Wie bei den anderen Multischaltern muss beim Umschalten von Band
oder Polarisation, auch ohne Wechsel des Satelliten, der OPT/POS Befehl immer mit
übertragen werden um eine korrekte Umschaltung zu gewährleisten.
Band Polarisation
Low Horizontal
Low Vertikal
High Horizontal
High Vertikal
Low Horizontal
Low Vertikal
High Horizontal
High Vertikal
Low Horizontal
Low Vertikal
High Horizontal
High Vertikal
Low Horizontal
Low Vertikal
High Horizontal
High Vertikal
BEDIENUNGSANLEITUNG
+
ist der Einsatz dieser Multischalter problemlos möglich, der
Befehl
OPT/POS A-A
OPT/POS A-A
OPT/POS A-A
OPT/POS A-A
OPT/POS A-B
OPT/POS A-B
OPT/POS A-B
OPT/POS A-B
OPT/POS B-A
OPT/POS B-A
OPT/POS B-A
OPT/POS B-A
OPT/POS B-B
OPT/POS B-B
OPT/POS B-B
OPT/POS B-B
-
137 -
Ausgang
Satellit 1
Satellit 1
Satellit 1
Satellit 1
Satellit 2
Satellit 2
Satellit 2
Satellit 2
Satellit 3
Satellit 3
Satellit 3
Satellit 3
Satellit 4
Satellit 4
Satellit 4
Satellit 4
