Ausbauen der Moduls
A u s b a u e n d e s G o b o m o d u l s
1. Trennen Sie das Gerät allpolig vom Netz. Lassen Sie es mindestens 45 Minuten abkühlen.
2. Lösen Sie die vier Schnellverschluss-Schrauben der oberen und unteren Kopfabdeckung und entfernen
Sie beide Kopfabdeckungen.
3. Entriegeln Sie die Frontlinse durch eine viertel Drehung gegen den Uhrzeigersinn und entfernen Sie die
Frontlinse (siehe Bild 14).
4. Verriegeln Sie den Kopf mit der Oberseite nach oben. Halten Sie das Zoom-Objektiv an seiner Basis
und schieben Sie das Objektiv bis zum Anschlag ganz nach vorne (Bild 15).
26

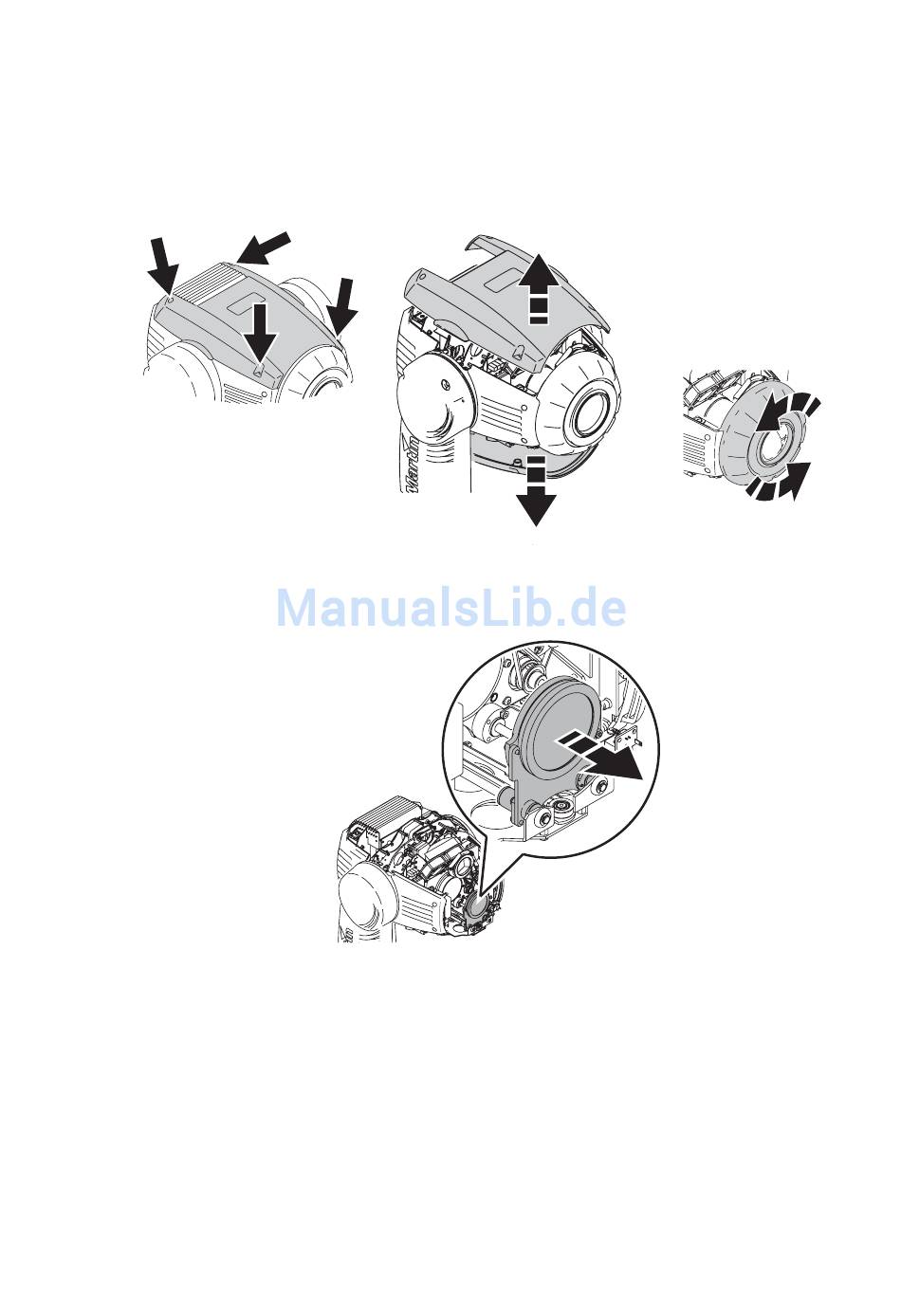

Bild 14: Entfernen beider Kopfabdeckungen und der Frontlinse
Kopfoberseite nach oben
Bild 15: Verschieben des Zoom-Objektivs nach vorne
MAC 575 Krypton
