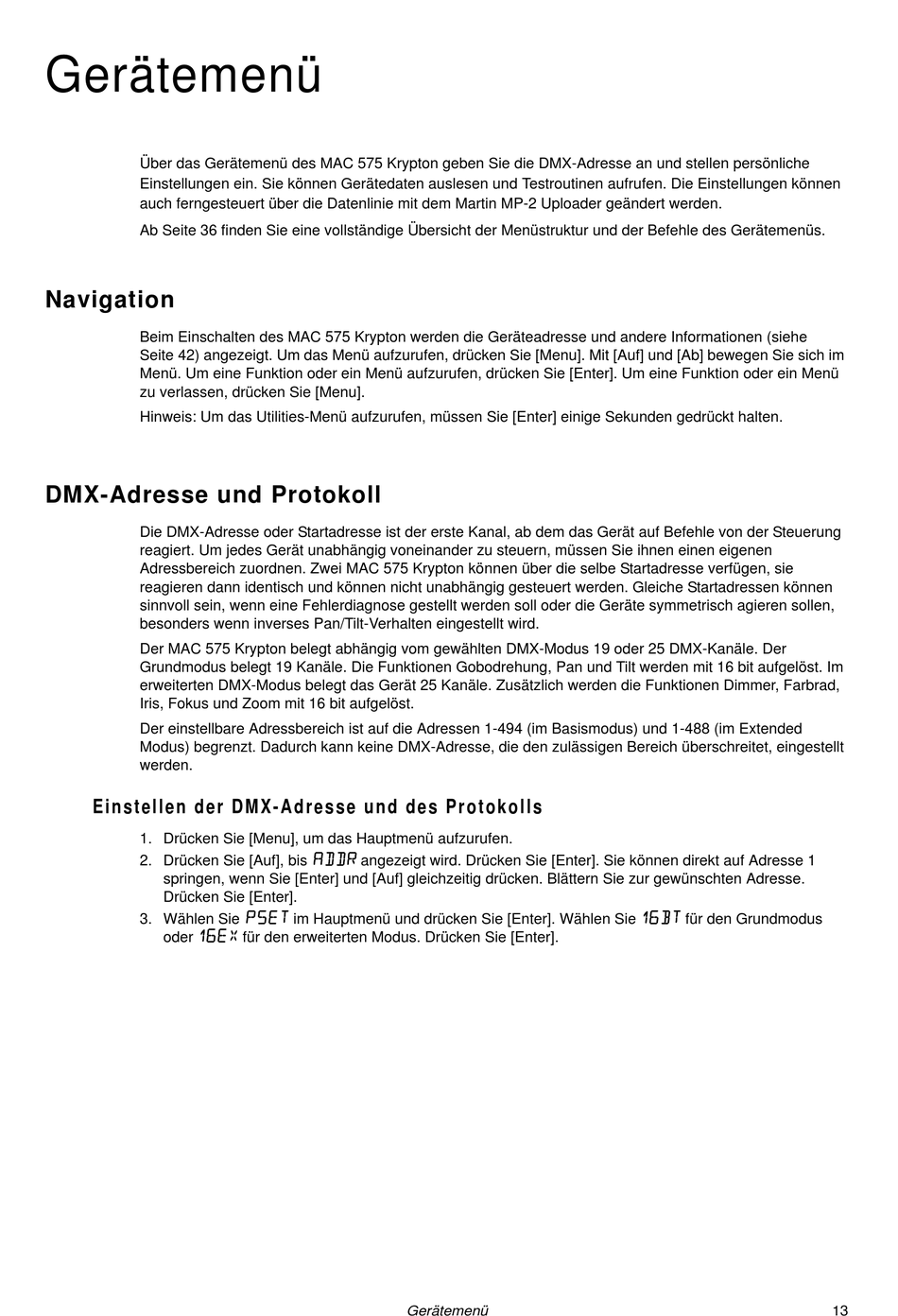

Gerätemenü
Über das Gerätemenü des MAC 575 Krypton geben Sie die DMX-Adresse an und stellen persönliche
Einstellungen ein. Sie können Gerätedaten auslesen und Testroutinen aufrufen. Die Einstellungen können
auch ferngesteuert über die Datenlinie mit dem Martin MP-2 Uploader geändert werden.
Ab Seite 36 finden Sie eine vollständige Übersicht der Menüstruktur und der Befehle des Gerätemenüs.
Navigation
Beim Einschalten des MAC 575 Krypton werden die Geräteadresse und andere Informationen (siehe
Seite 42) angezeigt. Um das Menü aufzurufen, drücken Sie [Menu]. Mit [Auf] und [Ab] bewegen Sie sich im
Menü. Um eine Funktion oder ein Menü aufzurufen, drücken Sie [Enter]. Um eine Funktion oder ein Menü
zu verlassen, drücken Sie [Menu].
Hinweis: Um das Utilities-Menü aufzurufen, müssen Sie [Enter] einige Sekunden gedrückt halten.
DMX-Adresse und Protokoll
Die DMX-Adresse oder Startadresse ist der erste Kanal, ab dem das Gerät auf Befehle von der Steuerung
reagiert. Um jedes Gerät unabhängig voneinander zu steuern, müssen Sie ihnen einen eigenen
Adressbereich zuordnen. Zwei MAC 575 Krypton können über die selbe Startadresse verfügen, sie
reagieren dann identisch und können nicht unabhängig gesteuert werden. Gleiche Startadressen können
sinnvoll sein, wenn eine Fehlerdiagnose gestellt werden soll oder die Geräte symmetrisch agieren sollen,
besonders wenn inverses Pan/Tilt-Verhalten eingestellt wird.
Der MAC 575 Krypton belegt abhängig vom gewählten DMX-Modus 19 oder 25 DMX-Kanäle. Der
Grundmodus belegt 19 Kanäle. Die Funktionen Gobodrehung, Pan und Tilt werden mit 16 bit aufgelöst. Im
erweiterten DMX-Modus belegt das Gerät 25 Kanäle. Zusätzlich werden die Funktionen Dimmer, Farbrad,
Iris, Fokus und Zoom mit 16 bit aufgelöst.
Der einstellbare Adressbereich ist auf die Adressen 1-494 (im Basismodus) und 1-488 (im Extended
Modus) begrenzt. Dadurch kann keine DMX-Adresse, die den zulässigen Bereich überschreitet, eingestellt
werden.
Einstellen der DMX-Adresse un d des Protokolls
1. Drücken Sie [Menu], um das Hauptmenü aufzurufen.
2. Drücken Sie [Auf], bis
springen, wenn Sie [Enter] und [Auf] gleichzeitig drücken. Blättern Sie zur gewünschten Adresse.
Drücken Sie [Enter].
3. Wählen Sie
oder
angezeigt wird. Drücken Sie [Enter]. Sie können direkt auf Adresse 1
im Hauptmenü und drücken Sie [Enter]. Wählen Sie
für den erweiterten Modus. Drücken Sie [Enter].
Gerätemenü
für den Grundmodus
13
