4. Schieben Sie den linken Anschluss des Leuchtmittels in die linke Fassung. Der Abzugnippel des
Leuchtmittels muss, wie in Bild 4 gezeigt, nach hinten zeigen. Drücken Sie den rechten Anschluss in die
Fassung, bis er von der Feder gehalten wird.
Abzugnippel zeigt nach hinten
5. Prüfen Sie den festen der der Anschlüsse des Leuchtmittels unter den V-förmigen Vertiefungen der
Fassung und nicht in den V-förmigen Vertiefungen selbst, siehe Bild 5.
6. Heben Sie das Lampenmodul an, bis das Leuchtmittel ohne Berührung in den Reflektor geschoben
werden kann. Schieben Sie das Lampenmodul in das Gerät.
7. Verriegeln Sie alle vier Schnellverschlüsse durch eine viertel Drehung im Uhrzeigersinn.
8. Setzen Sie nach der Installation eines neuen Leuchtmittels die Zähler für die Betriebsstunden und
Zündungen des Leuchtmittels zurück (siehe "Betriebsstunden" auf Seite 15).
Just ag e des Leuchtmittels
Wichtig!
Justieren Sie das Leuchtmittel sorgfältig. Ein zu
starker hot-spot kann die optischen Komponenten
beschädigen.
1. Schalten Sie den MAC 575 Krypton ein und warten Sie,
bis der Reset beendet ist. Zünden Sie das Leuchtmittel
über eine Steuerung oder das Gerätemenü und richten
Sie den offenen, weißen Lichtstrahl auf eine glatte
Fläche.
2. Siehe Bild 6. Der hot-spot wird mit den Schrauben (A)
am Lampemodul vertikal, mit den Schrauben (C)
horizontal zentriert.
3. Wenn der hot-spot sehr ausgeprägt ist, drehen Sie die
Schraube (B) gegen den Uhrzeigersinn, bis die
Helligkeit gleichmäßig erscheint. Wenn der Lichtstrahl
am Rand heller als in der Mitte oder sehr dunkel ist,
drehen Sie die Schraube (B) im Uhrzeigersinn, bis der
Lichtstrahl hell und gleichmäßig ist.
10

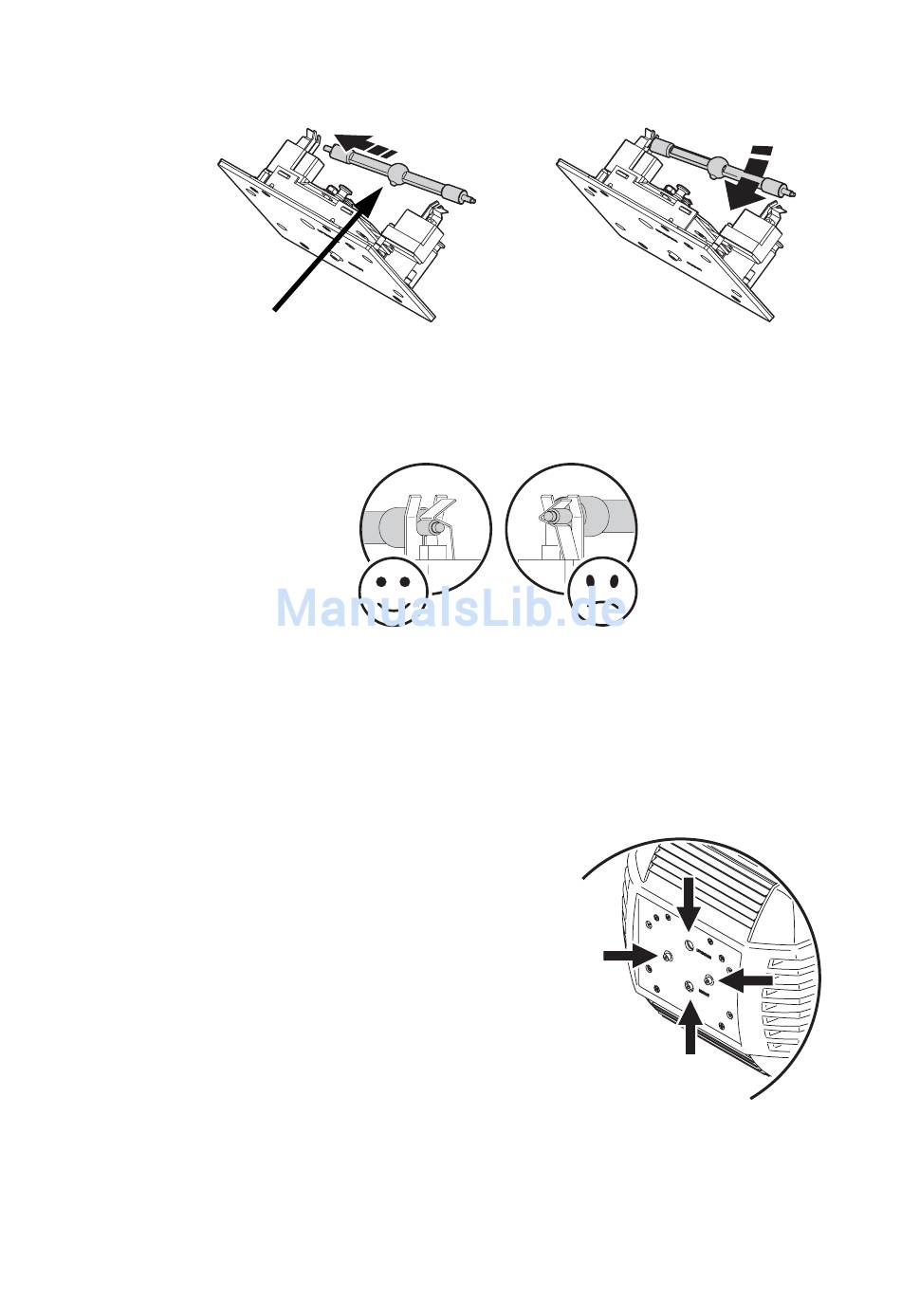

Bild 4: Einsetzen des Leuchtmittels
Bild 5: Anschlüsse des Leuchtmittels
MAC 575 Krypton
A
C
C
B
Bild 6: Schrauben zur Lampenjustage
