Installationsanleitung
Verdrahtung entsprechend
Verdrahtungsplan
Material zur

Steckermontage

Leitungsquerschnitt
Montage eines Steckers
am Kabel
Anbringen der
Zugentlastung
Einsetzen der Steckerleiste
Befestigung des Gehäuse-
Oberteils
12

Montage der Versorgungskabel

Montieren Sie die Kabel für die Stromversorgung des Industrie-PCs, den
Anschluss des Akku-Packs sowie den kundenspezifischen Komponenten
für das Herunterfahren des PCs entsprechend dem Verdrahtungsplan mit
dem mitgelieferten Material zur Steckermontage.

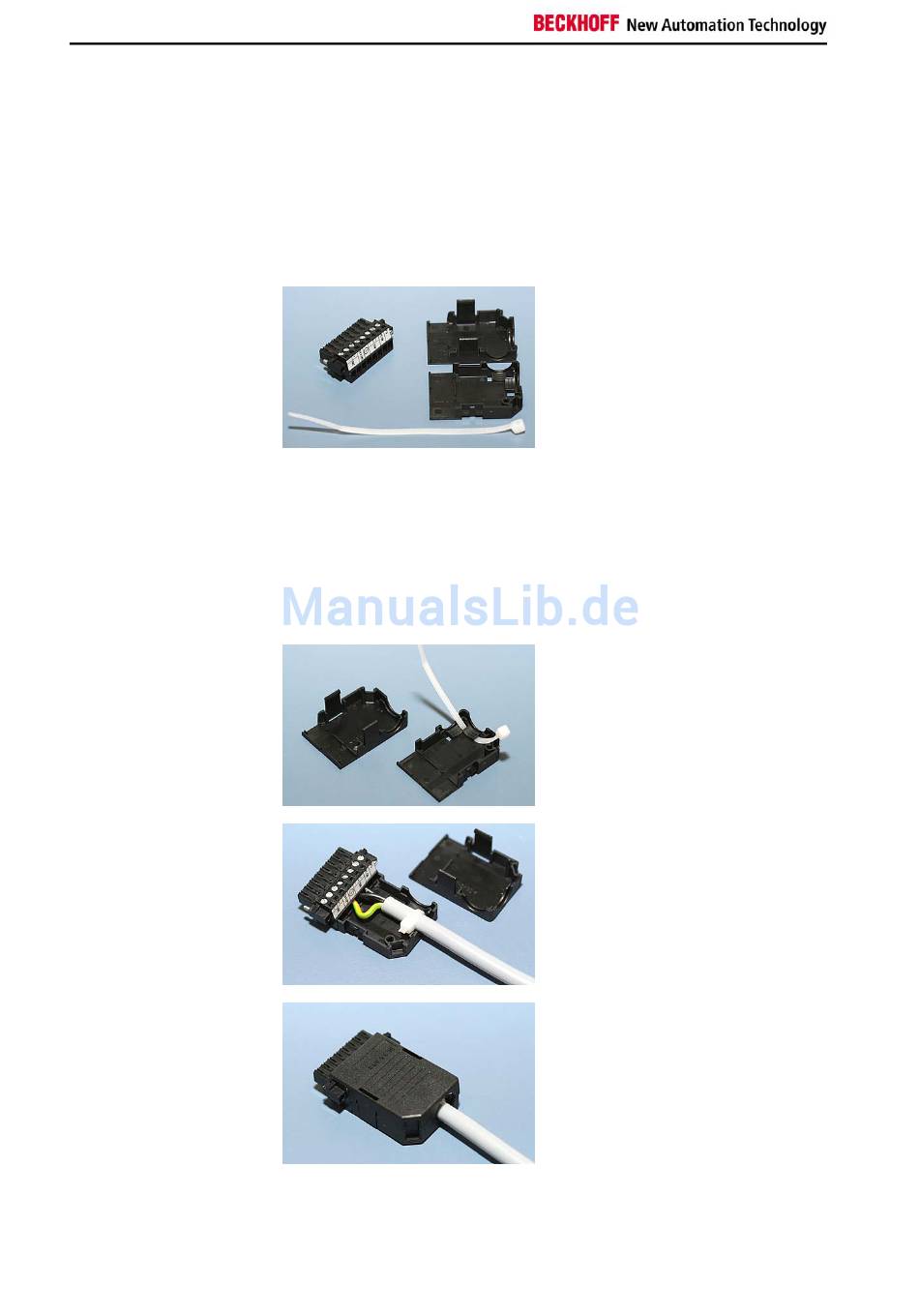

Material zur Steckermontage

Steckermontage
Der Stecker ist für 16 A spezifiziert und kann Leitungsquerschnitte bis
2
1,5 mm aufnehmen.
So montieren Sie einen Stecker am Kabel:
1. Isolieren Sie die Kabelenden ab (Abisolierlänge 8 – 9 mm).
2. Verschrauben Sie die Kabelenden in der 8-poligen Steckerleiste
gemäß Verdrahtungsplan.
Steckerleiste 8-polig,
Zugentlastungsgehäuse mit
Kabelbinder
Fädeln Sie den Kabelbinder in das
Unterteil des Zugentlastungs-
gehäuses ein.
Setzen Sie die Steckerleiste in das
Unterteil des Zugentlastungs-
gehäuses ein.
Ziehen Sie den Kabelbinder fest zu
und kneifen Sie die Kunststofflasche
ab.
Befestigen Sie das Oberteil des
Zugentlastungsgehäuses, in dem
Sie es auf das Unterteil aufrasten.
C6920/ 25
