Netzteilausstattung
Gefahr
Pinbelegung zum
Anschluss von Schalter,
Stromversorgung und
Akku-Pack (optional)
C6920/ 25

Stromversorgung des Industrie-PCs

Der Industrie-PC ist mit einem 24 V
Optional kann in Verbindung mit dem Akku-Pack C9900-U330 eine
Unterbrechungsfreie Stromversorgung (USV) aufgebaut werden.
Bei Verwendung anderer Akku-Packs besteht Explosionsgefahr!

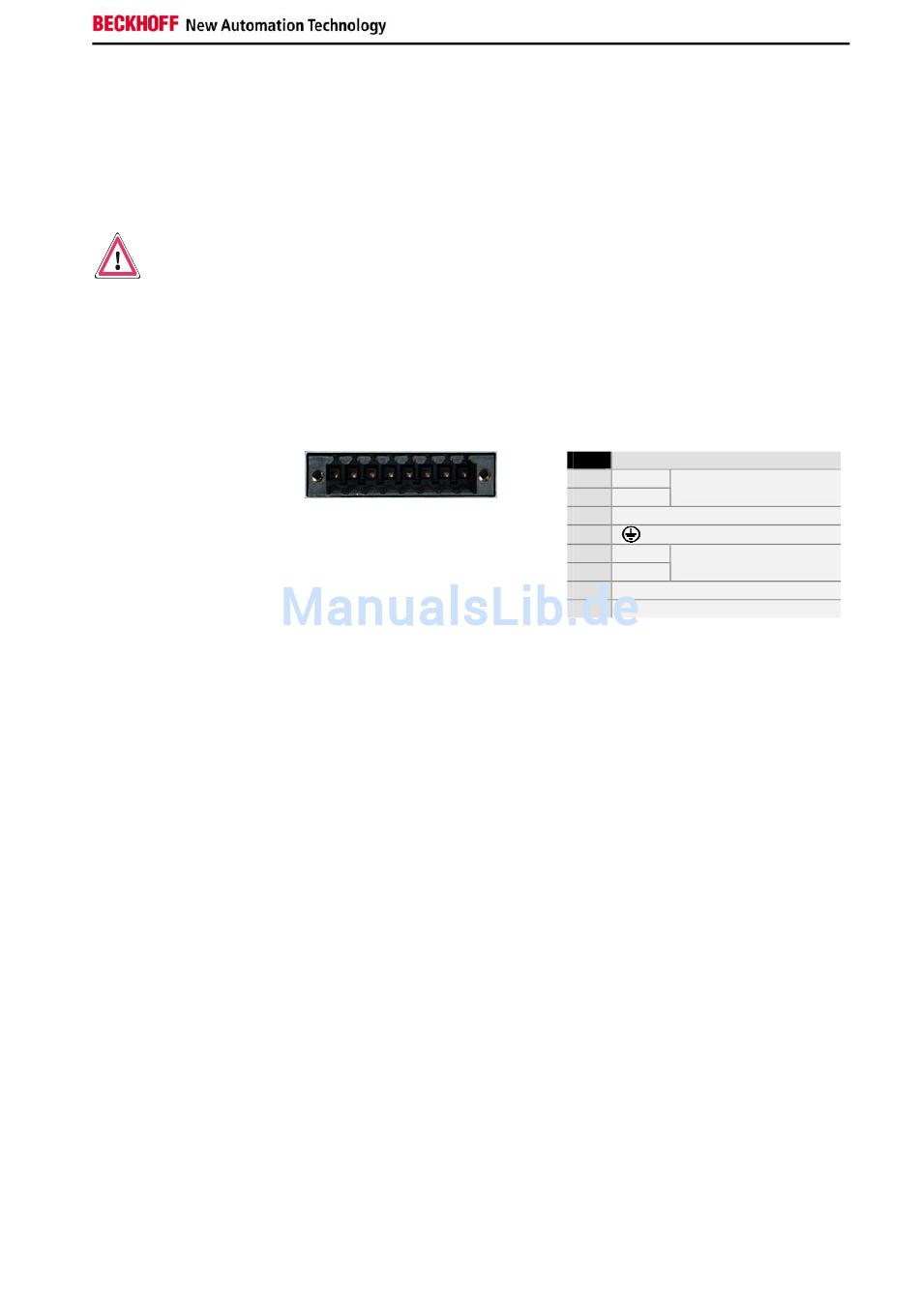

Pinbelegung Anschlussstecker

Über die 8-polige Stiftleiste erfolgt die Stromversorgung des Industrie-PCs
sowie die externe Beschaltung zum Ein- und Ausschalten.
1 2 3 4 5 6 7 8
Installationsanleitung
Netzteil ausgestattet.
DC
Pin Funktion
1 -
Akku-Pack (bei USV)
2 +
3 UPS+ (USV-Ausgang)
4
5 - 24 V DC
Versorgungsspannung
6
+
7 PC_ON
8 Power-Status
