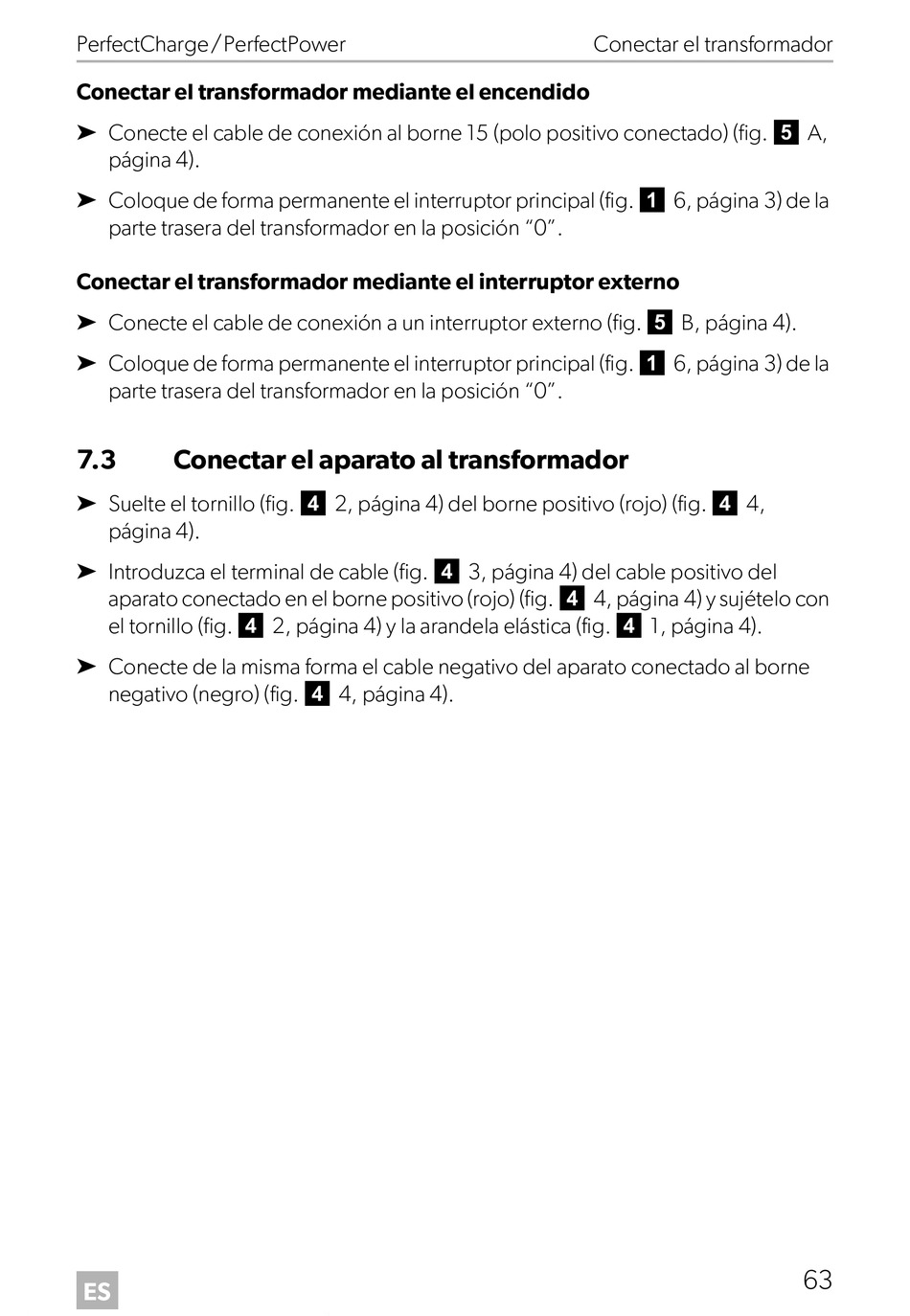

Dometic PerfectCharge DC08 Montage- Und Bedienungsanleitung Seite 63

PerfectCharge/PerfectPower
Conectar el transformador mediante el encendido
➤ Conecte el cable de conexión al borne 15 (polo positivo conectado) (fig. 5 A,
página 4).
➤ Coloque de forma permanente el interruptor principal (fig. 1 6, página 3) de la
parte trasera del transformador en la posición "0".
Conectar el transformador mediante el interruptor externo
➤ Conecte el cable de conexión a un interruptor externo (fig. 5 B, página 4).
➤ Coloque de forma permanente el interruptor principal (fig. 1 6, página 3) de la
parte trasera del transformador en la posición "0".
7.3 Conectar el aparato al transformador
➤ Suelte el tornillo (fig. 4 2, página 4) del borne positivo (rojo) (fig. 4 4,
página 4).
➤ Introduzca el terminal de cable (fig. 4 3, página 4) del cable positivo del
aparato conectado en el borne positivo (rojo) (fig. 4 4, página 4) y sujételo con
el tornillo (fig. 4 2, página 4) y la arandela elástica (fig. 4 1, página 4).
➤ Conecte de la misma forma el cable negativo del aparato conectado al borne
negativo (negro) (fig. 4 4, página 4).
ES
Conectar el transformador
63
