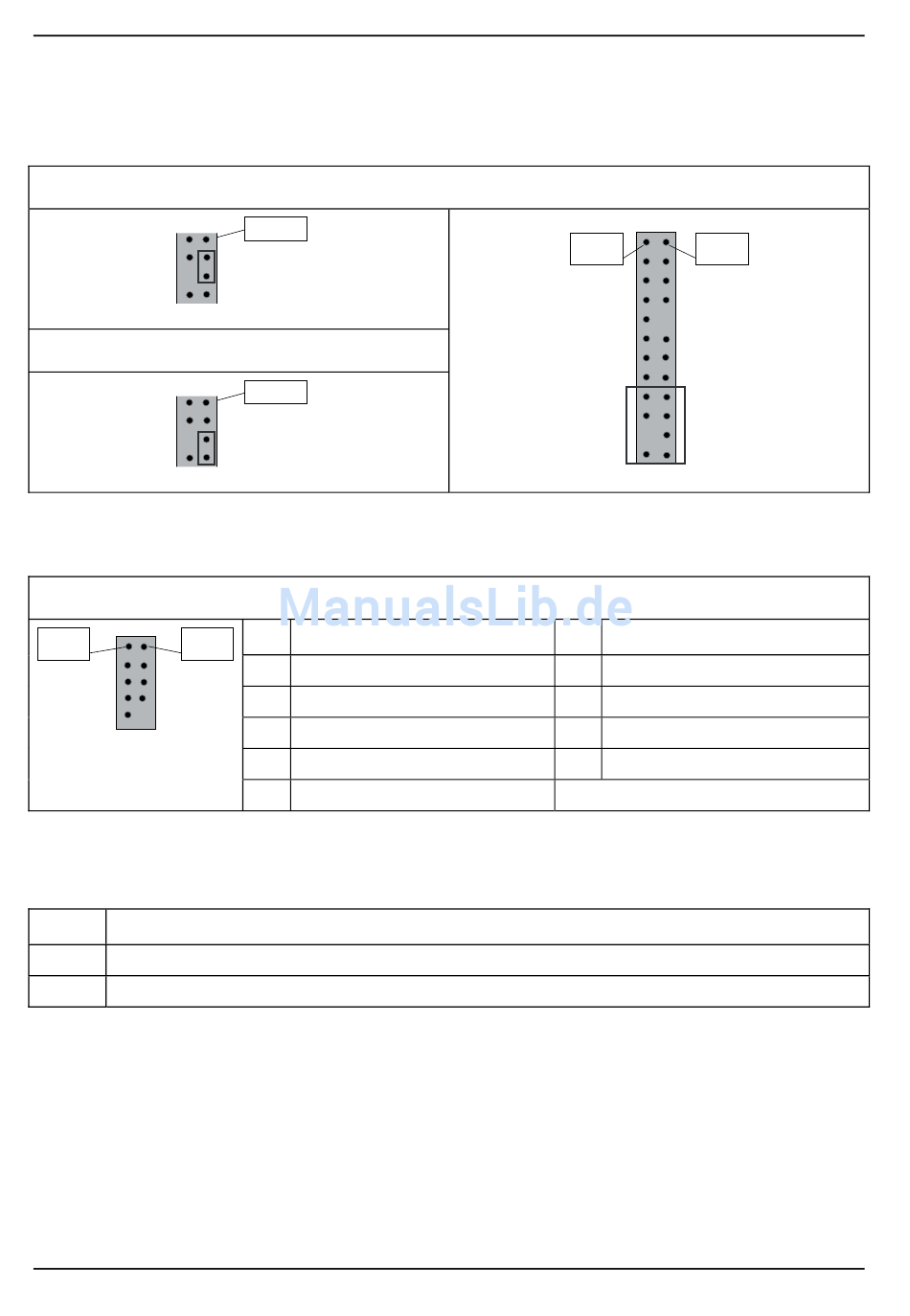

Konfigurations-Jumper auf der Frontpanel-Stiftleiste

Standard-Jumper-Position (Recovery BIOS deaktiviert)
Recovery BIOS aktiviert
COM1-Anschlüsse
COM1-Anschluss
Pin 1 Pin 2

TPM-Jumper

POL Signal
1 RST_PCI_TPM_L
2 TPM_RESET_L
Standardmäßig ist der TPM-Jumper gesetzt. Das Entfernen des Jumpers führt zur Deaktivierung der
TPM-Funktionalität.
24
Pin 18
Pin 18
PIN Signal
1 DCD 1
3 SIN 1
5 SOUT 1
7 DTR 1
9 GND
Mainboard D3348
Pin 1 Pin 2
PIN Signal
2 DSR 1
4 RTS 1
6 CTS 1
8 RI 1
