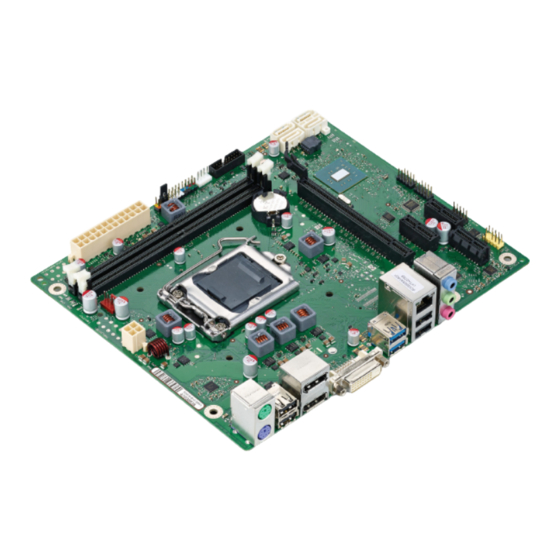

- Seite 1 Mainboard Short Description Mainboard D3400/D3410...
- Seite 2 For driver updates, go to: "http://support.ts.fujitsu.com/download" Should you have any technical questions, please contact: • our Hotline/Service Desk (see the Service Desk list or visit: "http://support.ts.fujitsu.com/contact/servicedesk") • Your sales partner • Your sales office We hope you enjoy working with your new Fujitsu system!
- Seite 4 Published by / Contact address in the EU Fujitsu Technology Solutions GmbH Mies-van-der-Rohe-Straße 8 80807 Munich, Germany "http://www.fujitsu.com/fts/" Copyright © Fujitsu Technology Solutions GmbH 2015. All rights reserved. Publication Date 09/2015 Order No.: A26361-D3400-Z320-1-7419, edition 1...
- Seite 5 Battery Audio PCIEx16 PCIEx1 VGA D3463 PCIEx1 Audio DESCR. OVER. COM1 USB2 USB2 External connectors rear Front panel D3400 Speaker + HD-LED Speaker - Reset DVI-D USB 3.0/ USB 2.0 USB 2.0 Recovery Power On/Off D3410 Power LED Recovery inserted = The system starts from USB stick and allows a BIOS recovery Details can be found in the BIOS manual.
- Seite 6 Internal connectors and slots List of onboard Features D3400-A D3400-B D3410-B CPU Socket LGA 1151 LGA 1151 LGA 1151 Chipset Intel® H110 Intel® H110 Intel® B150 Ultra small Ultra small Ultra small Board size μATX μATX μATX DVI-D / VGA* / DP (DisplayPort) Stereo Audio / 5.1 Multichannel Audio / S/PDIF...
- Seite 7 HDD Passwort Access protection for disk drives Silent Fan LT OS Independent, temperature related silent fan control Keyboard Power Fujitsu Technology Solutions Keyboard Power Button Support Button Low Power Soft Off Reduced Energy consumption in shut down USB Power Off...
- Seite 8 Internal connectors and slots Fujitsu...
- Seite 9 Mainboard D3400/D3410 First-time setup Deutsch English...
-
Seite 11: Inhaltsverzeichnis
BIOS-Update mit einem USB-Stick ............Fujitsu... - Seite 12 Ankündigung vorbehalten. Fujitsu weist jegliche Verantwortung bezüglich technischer oder redaktioneller Fehler bzw. Auslassungen von sich. Warenzeichen Fujitsu und das Fujitsu-Logo sind eingetragene Warenzeichen von Fujitsu Limited oder seiner Tochtergesellschaften in den Vereinigten Staaten und anderen Ländern. Microsoft und Windows sind Warenzeichen bzw. eingetragene Warenzeichen der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.
-
Seite 13: Kurzbeschreibung Des Mainboards
Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konfiguration Ihres Mainboards besitzt oder unterstützt das Mainboard bestimmte Merkmale. In diesem Handbuch finden Sie die wichtigsten Eigenschaften dieses Mainboards beschrieben. Weitere Informationen zu Mainboards finden Sie im Internet unter: "http://www.fujitsu.com/fts/products". Fujitsu... -
Seite 14: Anschlüsse Und Steckverbinder
Die Position der externen Anschlüsse Ihres Mainboards finden Sie am Anfang des Handbuches. PS/2-Tastaturanschluss, violett PS/2-Mausanschluss, grün LAN-Anschluss (RJ-45) Mikrofonanschluss, rosa Audioeingang (Line in), hellblau USB 2.0 – Universal Serial Bus, schwarz Audioausgang (Line out), hellgrün USB 3.1 Gen1 – Universal Serial Bus, blau DVI – D VGA, blau Fujitsu... -
Seite 15: Prozessor Ein-/Ausbauen
Sockel LGA 1151, max. 65 W • Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren finden Sie im Internet unter: "http://www.fujitsu.com/fts/products". Fassen Sie auf keinen Fall die Unterseite des Prozessors an. Schon leichte Verunreinigungen wie Fett von der Haut können die Funktion des Prozessors beeinträchtigen oder den Prozessor zerstören. -
Seite 16: Vorgehensweise
Der Steckplatz für den Prozessor ist zum Schutz der Federkontakte mit einer Schutzkappe abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe von Fujitsu Technology Solutions zurück genommen werden! ► Entfernen Sie den Kühlkörper. ► Drücken Sie auf den Hebel und haken Sie ihn aus. -
Seite 17: Hauptspeicher Ein-/Ausbauen
Modulgröße 4, 8 oder 16 GByte pro Modul Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden Sie im Internet unter: "http://www.fujitsu.com/fts/products". Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit unterschiedlicher Speicherkapazität können kombiniert werden. Es dürfen nur ungepufferte DDR4-Speichermodule ohne ECC verwendet werden. -
Seite 18: Bios Update
BIOS Update BIOS Update Wann sollte ein BIOS-Update durchgeführt werden? Fujitsu Technology Solutions stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten. Außerdem können neue BIOS-Funktionen integriert werden. Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht, das sich durch neue Treiber oder neue Software nicht beheben lässt. - Seite 19 BIOS update using a USB stick ............Fujitsu...
- Seite 20 Trademarks Fujitsu and the Fujitsu logo are registered trademarks of Fujitsu Limited or its subsidiaries in the United States of America and other countries. Microsoft and Windows are trademarks or registered trademarks of the Microsoft Corporation in the United States of America and/or other countries.
-
Seite 21: Brief Description Of Mainboard
Your mainboard is available in different configuration levels. Depending on the configuration, your mainboard will be equipped with or provide support for certain features. This manual describes the most important properties of this mainboard. You can find more information on mainboards on the Internet at: "http://www.fujitsu.com/fts/products". Fujitsu... -
Seite 22: Interfaces And Connectors
LAN port (RJ-45) Microphone jack (mono), pink Audio input (Line in), light blue USB 2.0 – Universal Serial Bus, black Audio output (Line out), light green USB 3.1 Gen1 – Universal Serial Bus, blue VGA, blue DVI – D Fujitsu... -
Seite 23: Installing/Removing The Processor
• A current list of the processors supported by this mainboard is available on the Internet at: "http://www.fujitsu.com/fts/products". Never touch the underside of the processor. Even minor soiling such as grease from the skin can impair the processor’s operation or destroy the processor. -
Seite 24: Procedure
The processor socket is covered with a protective cap to protect the spring contacts In the event of a warranty case, the mainboard can only be taken back by Fujitsu Technology Solutions with the protective cap secured! ► Remove the heat sink. -
Seite 25: Installing/Removing Main Memory
4, 8 or 16 Gbyte per module A current list of the memory modules recommended for this mainboard is available on the Internet at: "http://www.fujitsu.com/fts/products". At least one memory module must be installed. Memory modules with different memory capacities can be combined. -
Seite 26: Bios Update
BIOS Update When should a BIOS update be performed? Fujitsu Technology Solutions makes new BIOS versions available to ensure compatibility with new operating systems, new software or new hardware. In addition, new BIOS functions can be integrated. A BIOS update should also always be performed if there is a problem that cannot be solved using new drivers or new software.
