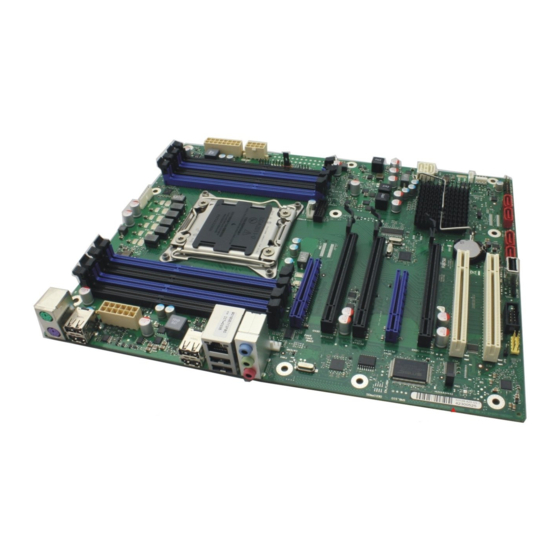

Components Beschreibung BIOS Handbuch D3118/D3128...
Seite 2
"http://ts.fujitsu.com/de/support/index.html" Wenn Sie technische Fragen haben sollten, wenden Sie sich bitte an: • unsere Hotline/Service Desk (siehe Service-Desk-Liste oder im Internet: "http://ts.fujitsu.com/support/servicedesk.html") • Ihren zuständigen Vertriebspartner • Ihre Verkaufsstelle Wir wünschen Ihnen viel Freude mit Ihrem neuen System von Fujitsu.
Seite 4
Garantie übernommen und jegliche damit verbundene Haftung ausgeschlossen. Markennamen können geschützte Warenzeichen des jeweiligen Herstellers und/oder urheberrechtlich geschützt sein. Ihre Verwendung durch Dritte für eigene Zwecke kann eine Verletzung der Rechte des Inhabers darstellen. Weitere Informationen finden Sie unter "http://ts.fujitsu.com/terms_of_use.html" Bestell-Nr. Fujitsu Technology Solutions: A26361-D3118-Z330-1-19, Ausgabe 1...
BIOS Handbuch D3118/D3128 Handbuch Einleitung Bedienung des BIOS-Setup Main Menu – Systemfunktionen Advanced Menu – Erweiterte Systemkonfiguration Security Menu - Sicherheitsfunktionen Power Menu – Energiesparfunktionen Event Logs — Konfiguration und Anzeige der Event Log Boot Menu – Systemstart Save & Exit Menu – BIOS-Setup...
Save & Exit: Die Einstellmöglichkeiten hängen von der Hardware-Konfiguration Ihres Systems ab. Es kann deshalb vorkommen, dass Menüs oder einige Einstellmöglichkeiten im BIOS-Setup Ihres Systems nicht angeboten werden oder die Lage der Menüs abhängig von der BIOS-Revision variiert. Fujitsu Technology Solutions...
Querverweise auf eine externe Quelle, z. B. eine Webadresse: Lesen Sie weiter auf "http://ts.fujitsu.com" • Namen von CDs, DVDs sowie Bezeichnungen und Titel von anderen Materialien, z. B.: "CD/DVD Drivers & Utilities" oder Handbuch "Sicherheit" kennzeichnet eine Taste auf der Tastatur, z. B: Fujitsu Technology Solutions...
Ihre Auswahl gilt nur für den aktuellen Systemstart. Beim nächsten Systemstart gelten wieder die Einstellungen im Menü Boot. ► Falls Sie das BIOS-Setup starten möchten, wählen Sie mit Hilfe der Cursor-Tasten oder den Eintrag Enter Setup aus und bestätigen Sie die Auswahl mit der Taste Enter Fujitsu Technology Solutions...
► Wählen Sie das Menü Save & Exit aus der Menüleiste um das BIOS-Setup zu beenden. Sie können dann entscheiden, ob Sie die geänderten Einstellungen speichern wollen. ► Wählen Sie die gewünschte Möglichkeit. ► Drücken Sie die Eingabetaste. Fujitsu Technology Solutions...
Zeigt das Datum und den Zeitpunkt der Entwicklung des aktuellen BIOS an. Build Date and Time Zeigt Informationen zum aktuellen System-Board an. Board Zeigt die Identifikationsnummer des Systems an. Ident Number Zeigt die 16 Byte lange, auch als Globally Unique Identifier (GUID) bezeichnete UUID Universal Unique ID an. Fujitsu Technology Solutions...
Tabulatortaste können Sie den Cursor innerhalb der Felder System Time und System Date bewegen. Wenn die Systemdatum/zeit -Felder beim Hochfahren des Computers häufig falsche Werte enthalten, ist die Lithium-Batterie möglicherweise leer und muss ersetzt werden. Die Vorgehensweise zum Wechseln der Lithium-Batterie ist im Handbuch des System-Board beschrieben. Fujitsu Technology Solutions...
Zeigt die aktuelle Zugriffsebene im BIOS-Setup an. Wenn das System nicht passwortgeschützt ist oder ein Administrator-Passwort vergeben wurde, ist die Zugriffsebene Administrator. Wenn das Administrator- und das User-Passwort vergeben sind, hängt der Access Level vom eingegebenen Passwort ab. Fujitsu Technology Solutions...
EraseDisk SATA-Festplatte löschen Erase Disk ist eine in die Fujitsu Technology Solutions integrierte Firmware (UEFI: Unified Extensible Firmware Interface), um alle Daten von (einer) SATA-Festplatte(n) zu löschen. Mit dieser Funktion können alle Daten von internen oder extern über den eSATA-Anschluss verbundenen SATA-Festplatten unwiederbringlich gelöscht werden, bevor die Festplatten...
Seite 19
Zero Pattern (1 Durchlauf) • German BSI/VSITR (7 Durchläufe) • DoD 5220.22-M ECE (7 Durchläufe) • Guttmann (35 Durchläufe) Weitere Informationen zu Löschalgorithmen finden Sie hier: • "https://www.bsi.bund.de/cln_174/DE/Publikationen/publikationen_node.html" • "http://www.usaid.gov/policy/ads/500/d522022m.pdf" • "http://www.cs.auckland.ac.nz/~pgut001/pubs/secure_del.html" ► Wählen Sie den gewünschten Festplatten-Löschalgorithmus aus. Fujitsu Technology Solutions...
EFI Compatible PERR# Generation Legt fest, ob PERR# (PCI-Paritätsfehler) erzeugt werden. PCI-Paritätsfehler werden nicht erzeugt. Disabled PCI-Paritätsfehler werden erzeugt. Enabled SERR# Generation Legt fest, ob SERR# (PCI-Systemfehler) erzeugt werden. PCI-Systemfehler werden nicht erzeugt. Disabled PCI-Systemfehler werden erzeugt. Enabled Fujitsu Technology Solutions...
Legt fest, ob die TPM-Hardware (Trusted Platform Module) verfügbar ist. Bei Deaktivierung von TPM verhält sich das System wie jedes andere System ohne TPM-Hardware. Trusted Platform Module ist nicht verfügbar. Disabled Trusted Platform Module ist verfügbar. Enabled Fujitsu Technology Solutions...
Wird angezeigt, wenn der TPM Support deaktiviert ist. SUPPORT Zeigt an, ob das TPM verwendet werden kann. Enabled Status Zeigt an, ob das TPM aktiviert ist. TPM Active Status Zeigt den TPM-Besitzerstatus an. TPM Owner Status CPU Configuration Öffnet das Untermenü CPU Configuration. Fujitsu Technology Solutions...
Ein ACPI-Betriebssystem kann nur den ersten logischen Prozessor des Disabled physikalischen Prozessor verwenden. Diese Einstellung sollte nur dann gewählt werden, wenn das Betriebssystem die Hyper-Threading-Technologie nicht unterstützt. Ein ACPI-Betriebssystem kann alle logischen Prozessoren des physikalischen Enabled Prozessor verwenden. Fujitsu Technology Solutions...
Cache und nicht aus dem Speicher geladen werden, verkürzt sich die Latenz. Dies gilt besonders für Anwendungen mit linearem Datenzugriff. Mit diesem Parameter können Sie Leistungseinstellungen für nicht-standardisierte Anwendungen vornehmen. Bei Standardanwendungen wird empfohlen, die Standardeinstellungen beizubehalten. Deaktiviert den Hardware-Prefetcher der CPU. Disabled Aktiviert den Hardware-Prefetcher der CPU. Enabled Fujitsu Technology Solutions...
Speicher verwendet wird. Mit diesem Parameter können Sie die Leistungseinstellungen für Nicht-Standardanwendungen ändern. Es wird empfohlen, die Standardeinstellungen für Standardanwendungen beizubehalten. Aktiviert die Funktion DCU Streamer Prefetch der CPU. Enabled Aktiviert die Funktion DCU Streamer Prefetch der CPU. Disabled Fujitsu Technology Solutions...
SpeedStep® Technology) ist eine Energiesparfunktion. Die Prozessorspannung wird an die jeweils benötigten Systemanforderungen angepasst. Eine Verringerung der Taktfrequenz führt dazu, dass das System weniger Energie benötigt. Die Enhanced SpeedStep-Funktionalität ist deaktiviert. Disabled Die Enhanced SpeedStep-Funktionalität ist aktiviert. Enabled Fujitsu Technology Solutions...
Übergibt den Prozessor-C3-Status als ACPI-C2/C3-Status an das OSPM, wenn dies vom jeweilig verwendeten Legacy-Betriebssystem unterstützt wird. CPU C3 wird nicht an das OSPM übergeben. Disabled CPU C3 wird als ACPI-C2-Status an das OSPM übergeben. ACPI C-2 CPU C3 wird als ACPI-C3-Status an das OSPM übergeben. ACPI C-3 Fujitsu Technology Solutions...
Prozessorfrequenz betrieben wird. Dies erhöht die IO Performance und verkürzt die Antwortzeiten der CPU bei höherem Energiebedarf der CPU. Der Prozessor wird abhängig von den Systemanforderungen mit der Disabled maximalen Prozessorfrequenz betrieben. Der Prozessor wird permanent mit der maximalen Prozessorfrequenz Enabled betrieben. Fujitsu Technology Solutions...
Betriebssystem NUMA nicht unterstützt. Der gesamte Systemspeicher wird in wenige, große, nicht ineinander verzahnte Enabled Bereiche von lokalen und gemeinsamen Speicher aufgeteilt. Dadurch erzielen Sie bei einem ACPI-Betriebssystem, das NUMA unterstützt, beste Ergebnisse mit Hinblick auf die Performance. Fujitsu Technology Solutions...
Legacy-Ressourcen begrenzt. Je nach Betriebssystem kann die Leistung höher sein, als im kompatiblen Modus. Nur vordefinierte Legacy-Ressourcen (E/A-Schnittstellen, IRQ) werden Compatible dem SATA Controller 0 zugeordnet. Dieser Modus ist besonders für ältere Betriebssysteme geeignet, wenn der Enhanced- oder AHCI-Modus nicht unterstützt wird. Fujitsu Technology Solutions...
Öffnet das Untermenü zur Einstellung des Geräuschpegel von Festplatten bzw. optischen Laufwerken. Acoustic Management Legt fest, ob die Funktionalität zur Einstellung des Geräuschpegel von Festplatten bzw. optischen Laufwerken (Automatic Acoustic Management) verfügbar ist. Automatic Acoustic Management ist nicht verfügbar. Disabled Automatic Acoustic Management ist verfügbar. Enabled Fujitsu Technology Solutions...
Technology (VT) sowie VT-d im CPU-Untermenü aktiviert sind. Intel TXT Support muss deaktiviert sein, bevor der BIOS-Update des Systems eingeleitet wird. TXT ist deaktiviert. Disabled TXT ist aktiviert. Enabled USB Configuration USB Devices Zeigt die Anzahl der verfügbaren USB-Geräte, USB-Tastaturen, USB-Mäuse und USB-Hubs an. Fujitsu Technology Solutions...
"CD-ROM" und Laufwerke ohne Datenträger nach Laufwerkstyp emuliert. Emulation wird abhängig vom USB-Gerät gewählt. Auto USB-Floppy-Emulation erzwingen. Floppy USB-Festplatten-Emulation erzwingen. Hard Disk USB-CD-ROM-Emulation erzwingen. CD-ROM USB Port Security Öffnet das Untermenü USB Port Security um vorhandene USB-Schnittstellen zu konfigurieren. Fujitsu Technology Solutions...
Controller Revision System Monitoring Zeigt die Version des System Monitoring Controllers an. Firmware Version Zeigt die Firmware-Version des System Monitoring Controllers an. Chassis Type Zeigt den aktuellen Gehäusetyp an. TCV Version Zeigt die TCV-Version (Temperature Characteristics Values) an. Fujitsu Technology Solutions...
Front Panel Audio Ermöglicht die Verwendung eines Legacy-Front-Audiosteckers (AC97). Bei dieser Einstellung wird die automatische Belegungsprüfung für Audioanschlüsse nicht unterstützt. Für die Verwendung eines High-Definition-Audio-Kabels mit automatischer High definition Belegungserkennung. Für die Verwendung eines Legacy-Audio-Kabels ohne automatische Legacy Belegungserkennung. Fujitsu Technology Solutions...
LAN 2Controller ist verfügbar. Enabled Memory Status In diesem Untermenü können Speichermodule als fehlerhaft markiert werden. Fehlerhafte Speichermodule werden beim Systemneustart nicht mehr verwendet, vorausgesetzt, es ist noch mindestens eine fehlerfreie Bank vorhanden. Der Speicherausbau verringert sich entsprechend. Fujitsu Technology Solutions...
Zeigt die Basis-E/A-Adresse und den Interrupt an, der zum Zugriff auf die jeweilige serielle Schnittstelle verwendet wird. AMT Configuration AMTConfiguration Öffnet das Untermenü zur Konfiguration der Intel® Active Management Technology. ME Version Zeigt die aktuelle AMT/ME-Version an. Fujitsu Technology Solutions...
Neustartes aufgerufen werden kann. Das MEBx-Setup kann während des POST nicht aufgerufen werden. Disabled Das MEBx-Setup kann während des POST aufgerufen werden. Die Meldung Enabled Strg + P zum Öffnen des MEBx-Setup wird während des POST angezeigt. Fujitsu Technology Solutions...
Die Daten werden mit der eingestellten Übertragungsrate an den Host übermittelt. Data Bits Gibt die Anzahl an Datenbits an, die für die Kommunikation mit dem Host verwendet werden. Sieben Datenbits werden für die Kommunikation verwendet. Acht Datenbits werden für die Kommunikation verwendet. Fujitsu Technology Solutions...
Seite 40
Gibt an, ob nur Text gesendet wird. Dies dient der Erfassung von Terminal-Daten. Recorder Mode ist nicht verfügbar. Disabled Recorder Mode ist verfügbar Enabled Resolution 100x31 Gibt an, ob eine erweiterte Terminal-Auflösung verfügbar ist. Erweiterte Terminal-Auflösung ist nicht verfügbar. Disabled Erweiterte Terminal-Auflösung ist verfügbar. Enabled Fujitsu Technology Solutions...
COM0 (Disabled) Port COM1 wird für Out-of-Band-Management verwendet. COM1 (Pci Dev0, Func0) (Disabled) Terminal Type Legt den Terminal-Typ fest. Zugelassene Werte: VT100, VT100+, VT-UTF8, ANSI Der zugewiesene Terminal-Typ wird für die Übertragung der Daten an den Host verwendet. Fujitsu Technology Solutions...
Das Betriebssystem kann den Prozessor nicht verwenden. Der Prozessor Failed wurde nach einer internen Fehlfunktion automatisch deaktiviert. Das Betriebssystem kann den Prozessor nicht verwenden. Der Prozessor Disabled wurde manuell deaktiviert. Das Betriebssystem kann den Prozessor verwenden. Enabled Es ist kein Prozessor eingebaut. Empty Fujitsu Technology Solutions...
Launch Slot n OpROM Legt fest, ob Option ROMs für Erweiterungskarten, die in diesem Steckplatz gesteckt sind, gestartet werden sollen. Startet keine Option ROMs für Erweiterungskarten in diesem Steckplatz. Disabled Startet Option ROMs für Erweiterungskarten in diesem Steckplatz. Enabled Fujitsu Technology Solutions...
Zugriff zu schützen. Sie können diese Möglichkeiten auch sinnvoll kombinieren, um einen optimalen Schutz Ihres Systems zu erreichen. Die folgenden Sicherheitseinstellungen können in diesem Menü eingestellt werden. Einige davon stehen nur unter bestimmten Voraussetzungen zur Verfügung. Fujitsu Technology Solutions...
Wenn Sie die Eingabetaste drücken, öffnet sich ein Fenster, in dem Sie das User-Passwort vergeben können. Geben Sie eine Zeichenfolge ein, um das Passwort zu definieren. Mit dem User-Passwort können Sie den unautorisierten Zugang zu Ihrem System verhindern. Um das User-Passwort vergeben zu können muss bereits ein Administrator-Passwort vergeben sein. Fujitsu Technology Solutions...
Das User-Passwort ist beim Systemstart mit Wake On LAN deaktiviert. Enabled Flash Write Schreibschutz Versieht das System-BIOS mit einem Schreibschutz. Das System-BIOS kann nicht beschrieben werden. Ein Flash-BIOS-Update Disabled ist nicht möglich. Das System-BIOS kann beschrieben werden. Ein Flash-BIOS-Update ist Enabled möglich. Fujitsu Technology Solutions...
Nur mit einer Admin-Smartcard können Einstellungen im Menü Smartcard SystemLock geändert werden. Wenn die Smartcard defekt oder nicht verfügbar ist, kann sich der Anwender für einen Bootvorgang entweder beim lokalen Administrator oder beim Fujitsu Service Desk freischalten lassen. Uninstall SystemLock SystemLock Deinstalliert die Funktion Smartcard Security.
Sie, dass bei einer neuen Smartcard die PIN und PUK im Auslieferzustand immer 12345678 ist. Diese PIN / PUK muss aus Sicherheitsgründen geändert werden. Es kann keine neue PIN vergeben werden. Prohibited Es kann eine neue PIN vergeben werden. Allowed Fujitsu Technology Solutions...
Power On Source Legt fest, ob die Einschaltquellen für das System über das BIOS oder über ein ACPI-Betriebssystem verwaltet werden. Die Einschaltquellen werden über das BIOS verwaltet. BIOS Controlled Die Einschaltquellen werden über das ACPI-Betriebssystem verwaltet. ACPI Controlled Fujitsu Technology Solutions...
Verfügung, falls Low Power Soft Off oder Zero-Watt-Mode deaktviert sind. Always off Die USB-Schnittstellen werden nach dem Ausschalten des Systems nicht mehr mit Spannung versorgt. Always on Die USB-Schnittstellen werden nach dem Ausschalten des Systems weiterhin mit Spannung versorgt. Fujitsu Technology Solutions...
Wake Up Timer ist nicht aktiviert. Disabled Wake Up Timer ist aktiviert. Das System wird zur angegebenen Zeit eingeschaltet. Enabled Hour Legt die Stunde des Einschaltzeitpunkts fest. Minute Legt die Minute des Einschaltzeitpunkts fest. Second Legt die Sekunde des Einschaltzeitpunkts fest. Fujitsu Technology Solutions...
Tastatur diese Funktion unterstützt. Das Einschalten des Systems über eine USB-Tastatur ist nur verfügbar, wenn USB At Power-Off auf Always On eingestellt ist. Die Netztaste der USB-Tastatur ist deaktiviert. Disabled Die Netztaste der USB-Tastatur ist aktiviert. Enabled Fujitsu Technology Solutions...
System-Boots werden nicht im Smbios-Event-Log aufgezeichnet. Disabled Alle System-Boots werden im Smbios-Event-Log aufgezeichnet. Enabled MECI Mutiple Event Count Increment: Die Anzahl der Doppel-Events die stattfinden muss, bevor der Multiple-Event Zähler einschließlich zugehörigen Logeintrag aktualisiert wird. Der Wertebereich liegt zwischen 1 und 255. Fujitsu Technology Solutions...
Codes (falls nicht bereits legacy-konvertiert). Convert OEM Codes Aktivieren oder Deaktivieren der Konvertierung von EFI Status Codes zu Standard Smbios Typen (evtl. sind nicht alle übersetzt). View Smbios Event Log Öffnet das Untermenü um alle vorhandenen Smbios Event Log Einträge anzuzeigen. Fujitsu Technology Solutions...
NumLock ist aktiviert, der Zahlenblock kann verwendet werden. NumLock ist deaktiviert, die Zahlenblocktasten können zur Cursorsteuerung verwendet werden. Die Num-Kontrollleuchte auf der Tastatur zeigt den aktuellen Bootup NumLock-Zustand an. Mit der -Taste auf der Tastatur kann zwischen ON und OFF umgeschaltet werden. Fujitsu Technology Solutions...
Wählen Sie den Steckplatz der Grafik-Steckkarte, die während des POST als Slot n Bildquelle dienen soll. Boot Removable Media Gibt an, ob ein Booten über Wechseldatenträger, wie z. B. USB-Sticks, unterstützt wird. Das Booten über Wechseldatenträger ist deaktiviert. Disabled Das Booten über Wechseldatenträger ist aktiviert. Enabled Fujitsu Technology Solutions...
Um die Priorität zu verringern, drücken Sie die Taste ► Um das gewählte Gerät aus der Boot-Reihenfolge zu entfernen, drücken Sie die Taste Enter und wählen Sie Disabled (Deaktiviert). Wenn ein oder mehr Geräte deaktiviert wurden, wird der letzte Eintrag der Boot-Reihenfolge auf Disabled gesetzt. Fujitsu Technology Solutions...
Save Changes and Reset Um die aktuellen Einträge in den Menüs zu speichern und das BIOS-Setup zu beenden, wählen Sie Save Changes and Reset und Yes. Es erfolgt ein Neustart und die neuen Einstellungen treten in Kraft. Fujitsu Technology Solutions...
Sie Save Changes and Exit und Yes. Boot Override Wählen Sie mit den Cursor-Tasten das Laufwerk aus, von dem das Betriebssystem gestartet werden soll. Drücken Sie die Eingabetaste, um den Bootvorgang vom ausgewählten Laufwerk zu starten. Fujitsu Technology Solutions...
Flash Instant heruntergeladene Datei aus und starten den Flash-BIOS-Update mit einem Doppelklick. Folgen Sie den Bildschirmanweisungen. Zur Ausführung von "Desk Flash Instant" sind Administratorrechte notwendig. BIOS-Update Nachdem der Flash-BIOS-Update erfolgt ist wird das System automatisch neu gestartet und mit der neuen BIOS-Version hochgefahren. Fujitsu Technology Solutions...
► Verbinden Sie das System wieder mit dem Stromnetz und schalten Sie es ein. Das System wird nun mit der neuen BIOS-Version hochgefahren. ► Prüfen Sie die Einstellungen im BIOS-Setup. Wenn nötig, konfigurieren Sie die Einstellungen noch einmal. Fujitsu Technology Solutions...
Seite 63
BIOS-Setup 9 Wake Up Mode 48 Smartcard 43–44 Wake Up Timer 47 Speicherfehler 25 Staggered Spin-up 27 Steckplätze 39 Zugriff 13 Stromausfall, Verhalten des Systems 46 Super IO Configuration 33 System Date / System Time 12 Fujitsu Technology Solutions...
