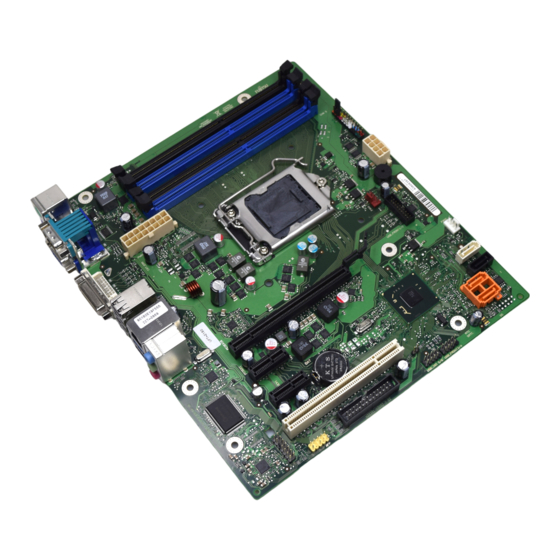

- Seite 1 Mainboard Short Description Mainboard D3171 Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Should you have any technical questions, please contact: • our Hotline/Service Desk (see the Service Desk list or visit: "http://ts.fujitsu.com/support/servicedesk.html") • Your sales partner • Your sales office We hope you really enjoy using your new Fujitsu system. Downloaded from www.Manualslib.com manuals search engine...
- Seite 3 Downloaded from www.Manualslib.com manuals search engine...
- Seite 4 Use of these by the third parties may constitute an infringement of the holders’ rights. Further information can be found at "http://ts.fujitsu.com/terms_of_use.html" Order No. Fujitsu Technology Solutions GmbH: A26361-D3171-Z320-1-7419, edition 1 Downloaded from www.Manualslib.com...
- Seite 5 USB3_TX negative (P2) 19 = 5V USB 12 = Data negative (P3) 13 = GND 6 = USB3_TX positive (P2) 20 = Not connected 14 = USB3_TX positive (P3) 7 = GND A26361-D3171-Z320-1-7419 Fujitsu Technology Solutions Downloaded from www.Manualslib.com manuals search engine...
- Seite 6 FAN controlled PSU* / CPU FAN(1) / System (FAN2) / AUX2 (FAN3) / / - / - AUX2 (FAN4) TEMP monitored CPU / ONB1 / ONB2 / HDD Fujitsu Technology Solutions Keyboard Power Button Support Special onboard features D3171 Silent Fan / Silent Fan LT / System Guard / Silent Drives...
-
Seite 7: First-Time Setup
Mainboard D3171 First-time setup Deutsch English Downloaded from www.Manualslib.com manuals search engine... - Seite 8 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 9: Inhaltsverzeichnis
BIOS-Update mit einem USB-Stick ............Fujitsu Technology Solutions Downloaded from www.Manualslib.com... - Seite 10 Alle weiteren genannten Warenzeichen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber und werden als geschützt anerkannt. Copyright © Fujitsu Technology Solutions GmbH 2012 Alle Rechte vorbehalten, insbesondere (auch auszugsweise) die der Übersetzung, des Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren.
-
Seite 11: Kurzbeschreibung Des Mainboards
In diesem Handbuch finden Sie die wichtigsten Eigenschaften dieses Mainboards beschrieben. Weitere Informationen zu Mainboards finden Sie im Handbuch "Basisinformationen Mainboard" auf der CD "User Documentation" oder "OEM Mainboard" bzw. im Internet. Fujitsu Technology Solutions Downloaded from www.Manualslib.com manuals search engine... -
Seite 12: Anschlüsse Und Steckverbinder
Mikrofonanschluss, rosa Audioeingang (Line in), hellblau USB 2.0 – Universal Serial Bus, schwarz Audioausgang (Line out), hellgrün USB 3.0 – Universal Serial Bus, blau Serielle Schnittstelle, türkis VGA, blau DVI – D Fujitsu Technology Solutions Downloaded from www.Manualslib.com manuals search engine... -
Seite 13: Prozessor Ein-/Ausbauen
Sockel LGA 1155, max. 95W • Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren finden Sie im Internet unter: "http://ts.fujitsu.com/mainboards". Fassen Sie auf keinen Fall die Unterseite des Prozessors an. Schon leichte Verunreinigungen wie Fett von der Haut können die Funktion des Prozessors beeinträchtigen oder den Prozessor zerstören. -
Seite 14: Vorgehensweise
Der Steckplatz für Prozessor ist zum Schutz der Federkontakte mit einer Schutzkappe abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe von Fujitsu Technology Solutions zurück genommen werden! ► Entfernen Sie den Kühlkörper. ► Drücken Sie auf den Hebel und haken Sie ihn aus. -
Seite 15: Hauptspeicher Ein-/Ausbauen
Modulgröße 1, 2, 4 oder 8 GByte pro Modul Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden Sie im Internet unter: "http://ts.fujitsu.com/mainboards". Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit unterschiedlicher Speicherkapazität können kombiniert werden. Es dürfen nur ungepufferte DDR3-Speichermodule ohne ECC verwendet werden. -
Seite 16: Bios Update
BIOS Update BIOS Update Wann sollte ein BIOS-Update durchgeführt werden? Fujitsu Technology Solutions stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten. Außerdem können neue BIOS-Funktionen integriert werden. Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht, das sich durch neue Treiber oder neue Software nicht beheben lässt. - Seite 17 BIOS update using a USB stick ............Fujitsu Technology Solutions Downloaded from www.Manualslib.com...
- Seite 18 All other trademarks used in this document are trademarks or registered trademarks of their respective owners and are recognised as being protected. Copyright © Fujitsu Technology Solutions GmbH 2012 All rights, including rights of translation, reproduction by printing, copying or similar methods, of the whole document or parts thereof, are reserved.
-
Seite 19: Brief Description Of Mainboard
This manual describes the most important properties of this mainboard. Additional information on mainboards is provided in the manual "Basic information on mainboard" on the "User Documentation" or "OEM Mainboard" CD, or on the Internet. Fujitsu Technology Solutions Downloaded from www.Manualslib.com... -
Seite 20: Interfaces And Connectors
Audio input (Line in), light blue USB 2.0 – Universal Serial Bus, black Audio output (Line out), light green USB 3.0 – Universal Serial Bus, blue Serial interface, turquoise VGA, blue DVI–D Fujitsu Technology Solutions Downloaded from www.Manualslib.com manuals search engine... -
Seite 21: Installing/Removing The Processor
• A current list of the processors supported by this mainboard is available on the Internet at: "http://ts.fujitsu.com/mainboards". Never touch the underside of the processor. Even minor soiling such as grease from the skin can impair the processor’s operation or destroy the processor. -
Seite 22: Procedure
The processor socket is covered with a protective cap to protect the spring contacts. In the event of a warranty case, the mainboard can only be taken back by Fujitsu Technology Solutions with the protective cap secured! ► Remove the heat sink. -
Seite 23: Installing/Removing Main Memory
1, 2, 4 or 8 GByte per module A current list of the memory modules recommended for this mainboard is available on the Internet at: "http://ts.fujitsu.com/mainboards". At least one memory module must be installed. Memory modules with different memory capacities can be combined. -
Seite 24: Bios Update
BIOS Update When should a BIOS update be performed? Fujitsu Technology Solutions makes new BIOS versions available to ensure compatibility with new operating systems, new software or new hardware. In addition, new BIOS functions can be integrated. A BIOS update should also always be performed if there is a problem that cannot be solved using new drivers or new software.
