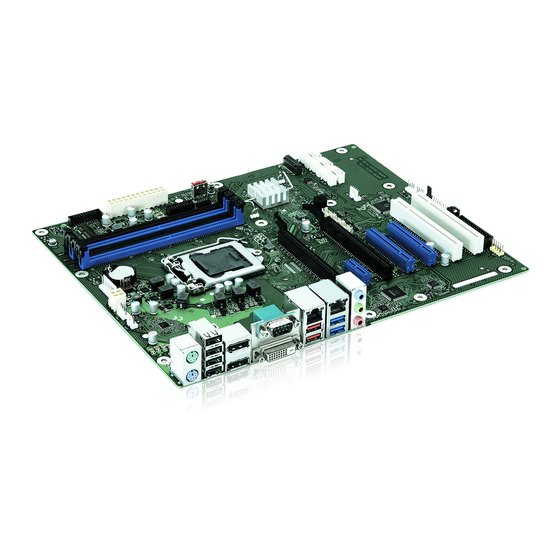

- Seite 1 Mainboard Short Description Mainboard D3641/D3642/ D3643/D3644/D3646 Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 For driver updates, go to: "http://support.ts.fujitsu.com/download" Should you have any technical questions, please contact: • our Hotline/Service Desk ("http://support.ts.fujitsu.com/contact/servicedesk") • Your sales partner • Your sales office We hope you enjoy working with your new Fujitsu system! Downloaded from www.Manualslib.com manuals search engine...
- Seite 3 Downloaded from www.Manualslib.com manuals search engine...
- Seite 4 Published by / Contact address in the EU Fujitsu Technology Solutions GmbH Mies-van-der-Rohe-Straße 8 80807 Munich, Germany "http://www.fujitsu.com/fts/" Copyright © Fujitsu Technology Solutions GmbH 2018. All rights reserved. Publication Date 08/2018 Order No.: A26361-D3641-Z320-1-7419, edition 1 Downloaded from www.Manualslib.com manuals search engine...
- Seite 5 Internal connectors and slots D3641/D3642/D3643/D3644 FAN4 +12V PC98 INTR USB 2.0 Battery WLAN COM / DVI-D LAN 2 USB 3.1 Gen 2 LAN 1 USB 3.1 Gen 1 Audio SLOT1 x16 SLOT2 x1 SLOT3 x4 + EDP M.2 SSD 2280...
- Seite 6 Power LED (Displayport) USB 3.1 USB 3.1 Recovery inserted = The system starts Gen 1 Gen 2 from USB stick and allows a BIOS recovery. Details can be found in the BIOS manual. Fujitsu Downloaded from www.Manualslib.com manuals search engine...
- Seite 7 Internal connectors and slots List of onboard Features D3641 D3642 D3643 CPU Socket max. 95W H4-LGA1151 H4-LGA1151 H4-LGA1151 Chipset Intel® C246 Intel® Q370 Intel® B360 Memory Speed 2133 / 2400 / 2666 2133 / 2400 / 2666 2133 / 2400 / 2666...
- Seite 8 Internal connectors and slots List of onboard Features D3641 D3642 D3643 Intel chipset TPM Onboard SLB9670SPI SLB9670SPI integrated Recovery BIOS / Desk Recovery BIOS / Desk Recovery BIOS / Desk BIOS Features Update / Multi Boot Update / Multi Boot...
- Seite 9 PSU FAN 4 FAN Control Silent FAN Silent FAN Extended Lifetime TPM Onboard SLB9670SPI SLB9670SPI Recovery BIOS / Desk Recovery BIOS / Desk BIOS Features Update / Multi Boot Update / Multi Boot HDD Password Fujitsu Downloaded from www.Manualslib.com manuals search engine...
- Seite 10 HDD Passwort Access protection for disk drives Silent Fan LT OS Independent, temperature related silent fan control Keyboard Power Fujitsu Technology Solutions Keyboard Power Button Support Button Low Power Soft Off Reduced Energy consumption in shut down USB Power Off...
- Seite 11 Mainboard D3641/D3642/ D3643/D3644/D3646 First-time setup Deutsch English Downloaded from www.Manualslib.com manuals search engine...
- Seite 12 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 13: Inhaltsverzeichnis
BIOS-Update mit einem USB-Stick ............Fujitsu Downloaded from www.Manualslib.com... - Seite 14 Copyright Ohne vorherige schriftliche Genehmigung von Fujitsu darf kein Teil dieser Veröffentlichung kopiert, reproduziert oder übersetzt werden. Ohne schriftliche Genehmigung von Fujitsu darf kein Teil dieser Veröffentlichung auf irgendeine elektronische Art und Weise gespeichert oder übertragen werden. Downloaded from www.Manualslib.com...
-
Seite 15: Kurzbeschreibung Des Mainboards
Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konfiguration Ihres Mainboards besitzt oder unterstützt das Mainboard bestimmte Merkmale. In diesem Handbuch finden Sie die wichtigsten Eigenschaften dieses Mainboards beschrieben. Weitere Informationen zu Mainboards finden Sie im Internet unter: "http://www.fujitsu.com/fts/products". Fujitsu Downloaded from www.Manualslib.com... -
Seite 16: Anschlüsse Und Steckverbinder
Audioausgang (Line out), Buchse Typ A blau: Universal Serial Bus – hellgrün USB 3.1 Gen 1 Serielle Schnittstelle, türkis Buchse Typ A rot: Universal Serial Bus – USB 3.1 Gen 2 Displayport DVI – D Fujitsu Downloaded from www.Manualslib.com manuals search engine... -
Seite 17: Prozessor Ein-/Ausbauen
Sockel LGA 1150, max. 95 W • Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren finden Sie im Internet unter: "http://www.fujitsu.com/fts/products". Fassen Sie auf keinen Fall die Unterseite des Prozessors an. Schon leichte Verunreinigungen wie Fett von der Haut können die Funktion des Prozessors beeinträchtigen oder den Prozessor zerstören. -
Seite 18: Vorgehensweise
Der Steckplatz für den Prozessor ist zum Schutz der Federkontakte mit einer Schutzkappe abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe von Fujitsu Technology Solutions zurück genommen werden! ► Entfernen Sie den Kühlkörper. ► Drücken Sie auf den Hebel und haken Sie ihn aus. -
Seite 19: Hauptspeicher Ein-/Ausbauen
Deutsch - 7 Hauptspeicher ein-/ausbauen Technische Daten Technologie DDR4 2133/2400/2666 MHz ungepufferte DIMM/SO-DIMM Module 260-Pin; 1.2V; 64 Bit ohne ECC, D3641-S/D3644-B/D3646-S mit ECC Gesamtgröße 1 bis 64GByte Modulgröße 1, 2, 4, 8 oder 16 GByte pro Modul Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden Sie im Internet unter: "http://www.fujitsu.com/fts/products". -
Seite 20: Bios Update
BIOS Update BIOS Update Wann sollte ein BIOS-Update durchgeführt werden? Fujitsu Technology Solutions stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten. Außerdem können neue BIOS-Funktionen integriert werden. Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht, das sich durch neue Treiber oder neue Software nicht beheben lässt. - Seite 21 BIOS update using a USB stick ............Fujitsu Downloaded from www.Manualslib.com...
- Seite 22 Product description information corresponds to the design requirements of Fujitsu and is provided for the purposes of comparison. The actual results may differ due to several factors. Subject to changes to technical data without prior notification. Fujitsu accepts no responsibility with regard to technical or editorial mistakes or omissions.
-
Seite 23: Brief Description Of Mainboard
Your mainboard is available in different configuration levels. Depending on the configuration, your mainboard will be equipped with or provide support for certain features. This manual describes the most important properties of this mainboard. You can find more information on mainboards on the Internet at: "http://www.fujitsu.com/fts/products". Fujitsu Downloaded from www.Manualslib.com... -
Seite 24: Interfaces And Connectors
Socket type A, blue: Universal Serial Bus – light green USB 3.1 Gen 1 Serial port, turquoise Socket type A, red: Universal Serial Bus – USB 3.1 Gen 2 DisplayPort DVI – D Fujitsu Downloaded from www.Manualslib.com manuals search engine... -
Seite 25: Installing/Removing The Processor
• A current list of the processors supported by this mainboard is available on the Internet at: "http://www.fujitsu.com/fts/products". Never touch the underside of the processor. Even minor soiling such as grease from the skin can impair the processor’s operation or destroy the processor. -
Seite 26: Procedure
The processor socket is covered with a protective cap to protect the spring contacts In the event of a warranty case, the mainboard can only be taken back by Fujitsu Technology Solutions with the protective cap secured! ► Remove the heat sink. -
Seite 27: Installing/Removing Main Memory
English - 7 Installing/removing main memory Technical data Technology DDR4 2133/2400/2666 MHz unbuffered DIMM/SO-DIMM modules 260 pin; 1.2V; 64-bit without ECC, D3641-S/D3644-B/D3646-S with Total size 1 to 64GB Module size 1, 2, 4, 8 or 16 GB per module A current list of the memory modules recommended for this mainboard is available on the Internet at: "http://www.fujitsu.com/fts/products". -
Seite 28: Bios Update
BIOS update file (e.g. D1234-A1.UPD) in the root directory of the USB stick ► Reboot the PC and press the key to open the Boot menu. ► Use the arrow keys to select "FUJITSU Update Utility" and confirm with the Enter key.
