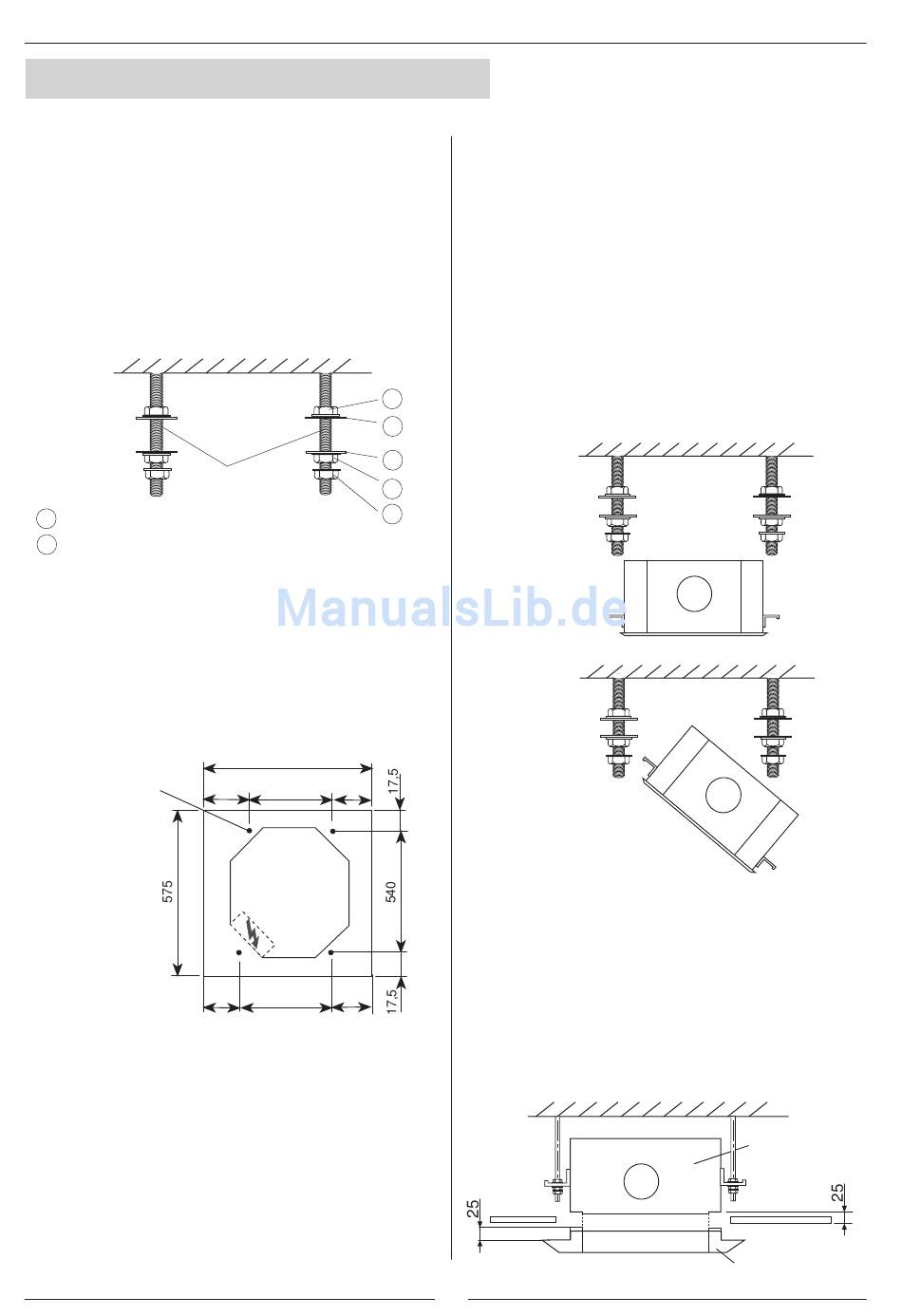

INSTALLATIONSHINWEISE
3. Schneiden Sie die abgehängte Decke mit maximal
625 x 625 mm aus. Bei einer abgehängten
Kassettendecke wird eine Kassette mit 600 x 600
mm entfernt.
4. Befestigen Sie die Gewindestangen an der Decke;
die Stangen sollten drei Muttern und zwei
Unterlegscheiben besitzen (siehe folgende
Abbildung). Mit der mitgelieferten Schablone können
die Positionen für die Gewindestangen markiert
werden.
Gewindestangen M-8
1
Muttern
Unterlegscheiben
2
HINWEIS: Vor dem Markieren der Fixierungspunkte
an der Decke muß noch einmal die korrekte
Ausrichtung des Gerätes überprüft werden. Hierbei
ist besonders auf die Position des Schaltschraknes
zu achten. Ferner müssen die Wasserleitungen
problemlos verlegt werden können. Wenn das Gerät
einmal montiert ist, ist es sehr schwierig, die Position
zu verändern.
Fixierungspunkte
Montageschablone
5. Die Kondensatanschlüsse sollten vor der Montage
des Gerätes installiert werden.
6. Um den Anschluß der Wasserleitungen und des
Kondensatablaufs zu erleichtern, sollte der
Montagewinkel an dieser Ecke abmontiert werden.
Nach Abschluß der Installation muß er wieder
befestigt werden.
575
54,66 489,74 30,6
30,6 489,74 54,66
7. Wenn das Kassettengerät in die Einbauposition
gehoben wird, ist darauf zu achten, daß das Gerät
nicht an der Tropfschale, am Wasseranschluß oder
an der Kondensatleitung gehalten wird, da diese
Teile beschädigt werden können. Das Gerät darf nur
an den Montagewinkeln hochgehoben werden.
8.Anschließend wird das Gerät eingehängt
Ziehen Sie die unteren Muttern an, um die Kassette
zu befestigen.
1
2
2
1
1
9. Stellen Sie sicher, daß das Gerät absolut gerade
ist. Der Ablauf ist in diesem Fall automatisch tiefer
als die Tropfschale.
10. Ziehen Sie die Muttern an den Gewindestangen
so fest an, daß der Abstand zwischen der Unterseite
des Gerätes und der abgehängten Decke 25 mm
beträgt.
8
Kassettengerät
Luftaustrittblende
