WARTUNG

Gefahr durch Elektroschock. Schwere oder tödliche Verletzungen
sind möglich. Vor der Durchführung von Wartungs- oder
Servicearbeiten am Gerät muß der Netzstecker gezogen werden.
Der Ventilator darf nicht laufen.

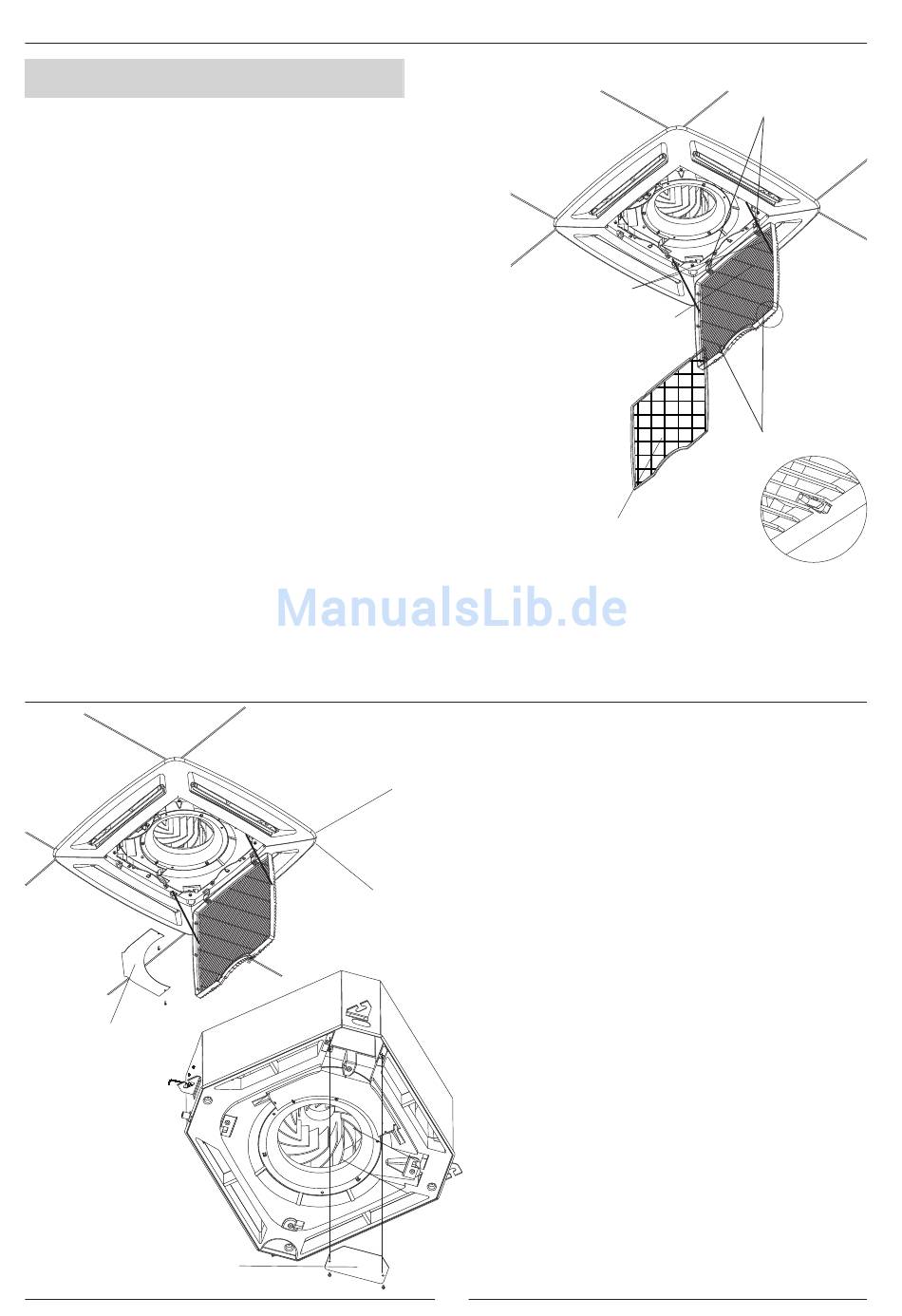

LUFTFILTER REINIGEN

1.- Schalten Sie das Gerät ab.
2.- Öffnen Sie das Lufteintrittsgitter am Gerät.
Ziehen Sie die Schnapper, die sich in der Nähe der
Anzeigenhalterung befinden, nach unten. Das Gitter klappt nach
unten und wird von den Streben und Haken gehalten.
3.-Lösen Sie das Lufteintrittsgitter vom Gerät.
Um das Gitter zu lösen, ziehen Sie es so weit herunter, bis die
Streben von der Blende entriegelt werden können. Danach ziehen
Sie das Gitter bis zu einem Winkel von mehr als 90° zurück und
heben es leicht hoch, bis sich die Gitterhaken von der Blende
lösen.
4.-Wenn das Lufteintrittsgitter gelöst ist, nehmen Sie den
Luftfilter heraus.
Entfernen Sie den Staub mit einem Staubsauger. Wenn der Filter
zu stark verschmutzt ist, können Sie ihn mit Wasser und einem
milden Spülmittel reinigen. Vor dem Einbau muß der Filter trocken
sein.
5.-Setzen Sie den Filter wieder in die richtige Position ein.
6.- Schließen Sie das Lufteintrittsgitter.
Bringen Sie die Schnapper wieder in die richtige Position.
ABDECKUNG DER
KLEMMENLEISTE
ABDECKUNG DER
SCHALTTAFEL
ACHTUNG
STREBEN
LUFTEINTRITTSGITTER
LUFTFILTER
DAS GERÄT DARF NIE OHNE FILTER
BETRIEBEN WERDEN
Wenn das Gerät ohne Filter betrieben wird, besteht
die Gefahr, daß es durch Staubablagerungen

ZUGANG ZU DEN ELEKTRONISCHEN TEILEN

Zugang zur Klemmenleiste
Die Klemmenleiste ist leicht erreichbar, indem das
Lufteintrittsgitter demontiert und die
Klemmenabdeckung abgeschraubt wird.
Zugang zur Schalttafel
Um zur Schalttafel zu gelangen, gehen Sie wie folgt
vor:
1.- Klemmen Sie die Verdrahtung zur Anzeigeeinheit
und zum Klappenstellmotor ab,
(Je nach Kassettenversion)
2.- Entfernen Sie die vier Schrauben, mit denen die
Luftaustrittsblende am Gerät befestigt ist, und nehmen
Sie die Blende ab.
3.- Entfernen Sie die Abdeckung der Schalttafel, in
welcher sich die Leiterplatte befindet, (hängt von der
Kassettenversion ab).
4.- Zwecks Überprüfung bzw. Austausch der
Leiterplatte werden die Befestigungsschrauben
gelöst.
11
HAKEN
A
SCHNAPPER
DETAIL A
beschädigt wird.
