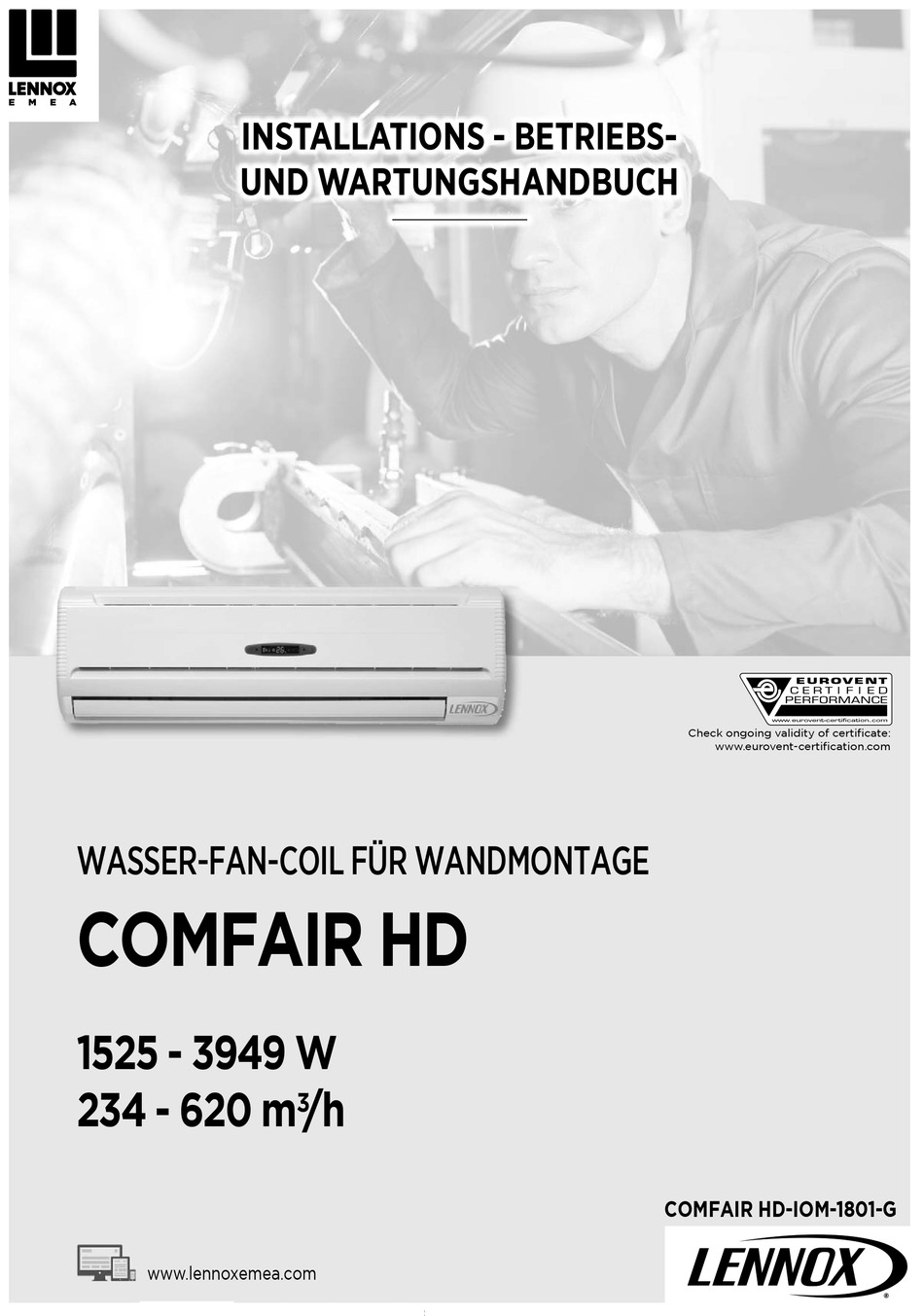

INSTALLATIONS - BETRIEBS-
UND WARTUNGSHANDBUCH
Check ongoing validity of certifi cate:
www.eurovent-certifi cation.com

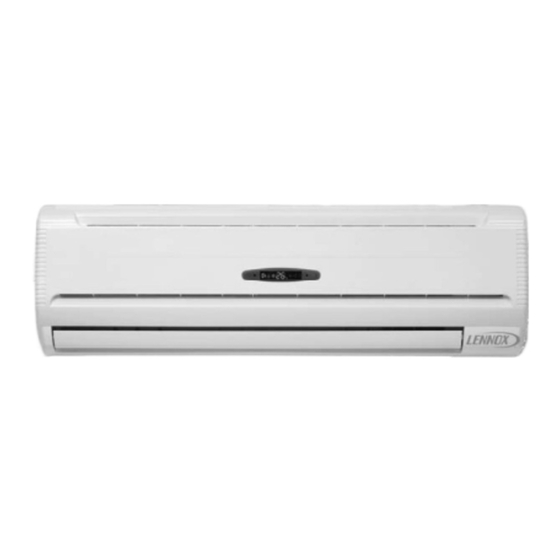

WASSER-FAN-COIL FÜR WANDMONTAGE
COMFAIR HD
1525 - 3949 W
234 - 620 m3/h
COMFAIR HD-IOM-1801-G
www.lennoxemea.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Lennox COMFAIR HD

  • Seite 1 INSTALLATIONS - BETRIEBS- UND WARTUNGSHANDBUCH Check ongoing validity of certifi cate: www.eurovent-certifi cation.com WASSER-FAN-COIL FÜR WANDMONTAGE COMFAIR HD 1525 - 3949 W 234 - 620 m3/h COMFAIR HD-IOM-1801-G www.lennoxemea.com...
  • Seite 3: Inhaltsverzeichnis

    VORBEREITUNG DER FERNBEDIENUNG GEBRAUCH DER FERNBEDIENUNG BESCHREIBUNG UND FUNKTIONEN DER FERNBEDIENUNG LEITFADEN ZUM BETRIEB DER FERNBEDIENUNG SELBSTDIAGNOSEN VOR DER INBETRIEBNAHME EINSTELLUNG DER LUFTSTROMRICHTUNG WARTUNG UND PFLEGE EMPFEHLUNGEN LEITFADEN ZUR PROBLEMLÖSUNG WICHTIGE INFORMATIONEN Installations - betriebs-und wartungshandbuch / COMFAIR HD-IOM-1801-G • 3 •...
  • Seite 4: Vorwort

    Frontpaneels erlangen Sie Zugang zum Luftfi lter und zu den inneren Bauteilen. 2. BATTERIE Besteht aus Kupferrohren mit hydrophil behandelten Alulamellen. 3. HORIZONTALES LEITBLECH Erlaubt eine Ausrichtung des Luftstroms am Auslass der Einheit; wird über den Motor der Lamellen angetrieben. Installations - betriebs-und wartungshandbuch / COMFAIR HD-IOM-1801-G • 4 •...
  • Seite 5: Allgemeine Abmessungen

    Heizung Hydraulische Anschlüsse Ø 1/2” 1/2” 1/2” 1/2” (Ø Gas Innengewinde) Länge L (mm) 1172 1172 Höhe H (mm) Allgemeine physische Merkmale Tiefe T (mm) Nettogewicht 11.5 12.4 20.5 Installations - betriebs-und wartungshandbuch / COMFAIR HD-IOM-1801-G • 5 •...
  • Seite 6: Installation Der Montageplatte

    4. Die Dübel einfügen 5. Die Montageplatte befestigen und die Stabilität prüfen. Kugelraumfühler MONTAGEPLATTE DÜBEL Anordnung der U-förmigen Öffnung Kugelraumfühler Die Kugel des Raumfühlers von der Anordnung der U-förmigen Öffnung herausziehen. SCHRAUBE Installations - betriebs-und wartungshandbuch / COMFAIR HD-IOM-1801-G • 6 •...
  • Seite 7: Anschluss Der Leitungen

    Siphone erzeugen. SCHALE KONDENSATABLAUF ISOLIERUNG DER LEITUNGEN 1. Die Isolierung der Leitungen muss sowohl die EINGANGS- als auch AUSGANGS-Leitungen umfassen, wie nachstehend dargestellt. 2. Verwenden Sie Isoliermaterial mit angemessener Stärke. Installations - betriebs-und wartungshandbuch / COMFAIR HD-IOM-1801-G • 7 •...
  • Seite 8: Elektroanschlüsse

    7. Wenn Sie den Hilfsausgang CP (Umwälzpumpe) und WCV (Elektroventil) verwenden, schützen Sie ihn mit einer externen 1A-Sicherung. Kabel an die Steuerung anschließen Klemmleiste Versorgung Elektroanlage Kabel an die Platine anschließen Klemmleiste Versorgung Elektroanlage Installations - betriebs-und wartungshandbuch / COMFAIR HD-IOM-1801-G • 8 •...
  • Seite 9: Schaltpläne

    LIMITS DER MASCHINE ID/OD Wassertemperaturfühler THERMOMAGNETSCHALTER Motor Ventilator Phase Null Lufttemperaturfühler Motor Leitblech Klemmleiste 3-Wege-Ventil Masse Motor Mindestgeschwindigkeit GESCHW. 4 MASSE Mittlere Geschwindigkeit GESCHW. 3 MASSE GESCHW. 2 Höchstgeschwindigkeit KONDENSATOR GESCHW. 1 Installations - betriebs-und wartungshandbuch / COMFAIR HD-IOM-1801-G • 9 •...
  • Seite 10 Braun Schwarz Gelb LIMITS DER MASCHINE Grün Weiß LEGENDE: Motor Ventilator Klemmleiste GESCHW. 4 3-Wege-Ventil MASSE GESCHW. 3 Masse Motor MASSE Mindestgeschwindigkeit GESCHW. 2 KONDENSATOR Mittlere Geschwindigkeit GESCHW. 1 Höchstgeschwindigkeit Installations - betriebs-und wartungshandbuch / COMFAIR HD-IOM-1801-G • 10 •...
  • Seite 11 Blau Braun Schwarz LIMITS DER MASCHINE Gelb Grün Weiß LEGENDE: Motor Ventilator GESCHW. 4 Klemmleiste MASSE Masse Motor GESCHW. 3 Mindestgeschwindigkeit MASSE GESCHW. 2 Mittlere Geschwindigkeit KONDENSATOR GESCHW. 1 Höchstgeschwindigkeit Installations - betriebs-und wartungshandbuch / COMFAIR HD-IOM-1801-G • 11 •...
  • Seite 12 SCHALTPLÄNE MOD. 1-2-3-4 VORGERÜSTET FÜR WANDSTEUERUNG LIMITS DER MASCHINE MIT ON/OFF-VENTIL 230 V AC + REGELAAR LXTFF01M LXTFF01M LEGENDE: Motor Ventilator Klemmleiste 3-Wege-Ventil Masse Motor Mindestgeschwindigkeit Mittlere Geschwindigkeit Höchstgeschwindigkeit Installations - betriebs-und wartungshandbuch / COMFAIR HD-IOM-1801-G • 12 •...
  • Seite 13 ID/OD Wassertemperaturfühler THERMOMAGNETSCHALTER Motor Ventilator Phase Null Lufttemperaturfühler Motor Leitblech Klemmleiste 3-Wege-Ventil Masse Motor Mindestgeschwindigkeit Mittlere Geschwindigkeit MASSE GESCHW. 3 GESCHW. 2 MASSE Höchstgeschwindigkeit GESCHW. 1 KONDENSATOR F 1A 1A-Sicherung Installations - betriebs-und wartungshandbuch / COMFAIR HD-IOM-1801-G • 13 •...
  • Seite 14: Mit Fernbedienung Ir Ohne On/Off-Ventil 230 V Ac

    THERMOMAGNETSCHALTER Motor Ventilator Phase Null Lufttemperaturfühler Motor Leitblech Klemmleiste 3-Wege-Ventil Masse Motor Mindestgeschwindigkeit GESCHW. 4 MASSE Mittlere Geschwindigkeit GESCHW. 3 MASSE GESCHW. 2 Höchstgeschwindigkeit KONDENSATOR GESCHW. 1 F 1A 1A-Sicherung Installations - betriebs-und wartungshandbuch / COMFAIR HD-IOM-1801-G • 14 •...
  • Seite 15: Schaltpläne - Neue Serie

    NEUE SERIE MIT FERNBEDIENUNG (Umwälzpumpen-Steuerung eingeschlossen) EINHEIT MIT ZWEIWEGEVENTIL WERKSEITIG MONTIERT BETRIEBSGRENZEN DER MASCHINE LEGENDE: Schaltplan Umwälzpumpe Relais 230Vca Klemmleiste Zweiwegeventil, werkseitig montiert (on/off 230Vca) Phase Null Schutzleiter F 1A 1A-Sicherung Installations - betriebs-und wartungshandbuch / COMFAIR HD-IOM-1801-G • 15 •...
  • Seite 16: Einheit Mit Zwei-/Dreiwegeventil Vom Kunden Montiert

    NEUE SERIE MIT FERNBEDIENUNG (Umwälzpumpen-Steuerung eingeschlossen) EINHEIT MIT ZWEI-/DREIWEGEVENTIL VOM KUNDEN MONTIERT BETRIEBSGRENZEN DER MASCHINE LEGENDE: Schaltplan Umwälzpumpe Relais 230Vca Klemmleiste Zwei- oder Dreiwegeventil, vom Kunden montiert Phase Null Schutzleiter F 1A 1A-Sicherung Installations - betriebs-und wartungshandbuch / COMFAIR HD-IOM-1801-G • 16 •...
  • Seite 17: Luftablass

    3. Das Frontpaneel schließen und in das Gitter drücken, bis ein “Klicken” Lamellen Nachtfunktion vernehmbar ist. Timer ausgeschaltet Swing Display Beleuchtung Sperre Einstellungen ACHTUNG! Nehmen Sie das Gerät nicht in Betrieb, wenn Frontseite und Gitter nicht montiert sind. Installations - betriebs-und wartungshandbuch / COMFAIR HD-IOM-1801-G • 17 •...
  • Seite 18: Leitfaden Zum Betrieb Der Fernbedienung

    - Das Display zeigt den eingegebenen Wert an, der im Bereich von 16°C und 12. TIMER EINGESCHALTET 30°C liegen muss. - Das Einschalten des Klimaageräts kann im Voraus programmiert werden. Drücken Sie die Taste “ON ”, daraufhin erscheint das Symbol ( Installations - betriebs-und wartungshandbuch / COMFAIR HD-IOM-1801-G • 18 •...
  • Seite 19 ), um die Uhrzeit zu ändern (+ 1 Minute) - Halten Sie die Taste ( ) oder ( ) 3 Sekunden gedrückt, um die Uhrzeit um 10 Minuten zu erhöhen. Installations - betriebs-und wartungshandbuch / COMFAIR HD-IOM-1801-G • 19 •...
  • Seite 20: Selbstdiagnosen

    - Die horizontalen Lamellen nie von Hand einstellen. Jede manuelle Tätigkeit an den Lamellen kann Schäden am System und/oder fehlerhaften Betrieb verursachen. Stellen Sie die horizontalen Lamellen ausschließlich mit der Fernbedienung ein. Installations - betriebs-und wartungshandbuch / COMFAIR HD-IOM-1801-G • 20 •...
  • Seite 21: Leitfaden Zur Problemlösung

    °C. Die Batterie kann durch Vereisung beschädigt werden. E7 = Alarm Wasserüberhitzung. Die Temperatur des Wassers ist höher als 70 °C. Die Teile aus Kunststoff können durch Verschmelzung beschädigt werden. Installations - betriebs-und wartungshandbuch / COMFAIR HD-IOM-1801-G • 21 •...
  • Seite 22 Installations - betriebs-und wartungshandbuch / COMFAIR HD-IOM-1801-G • 22 •...
  • Seite 24: Andere Länder

    ANDERE LÄNDER : LENNOX DISTRIBUTION +33 4 72 23 20 20 Lennox arbeitet kontinuierlich an der weiteren Verbesserung der Produktqualität. Daher können die technischen Produktdaten, Nennleistungsangaben und Abmessungen ohne vorherige Ankündigung geändert werden, ohne dass sich daraus Haftungsansprüche ergeben. Unsachgemäße Installations-, Einstell-, Änderungs-, Wartungs- und Reparaturarbeiten können zu Sach- und Personenschäden führen.
