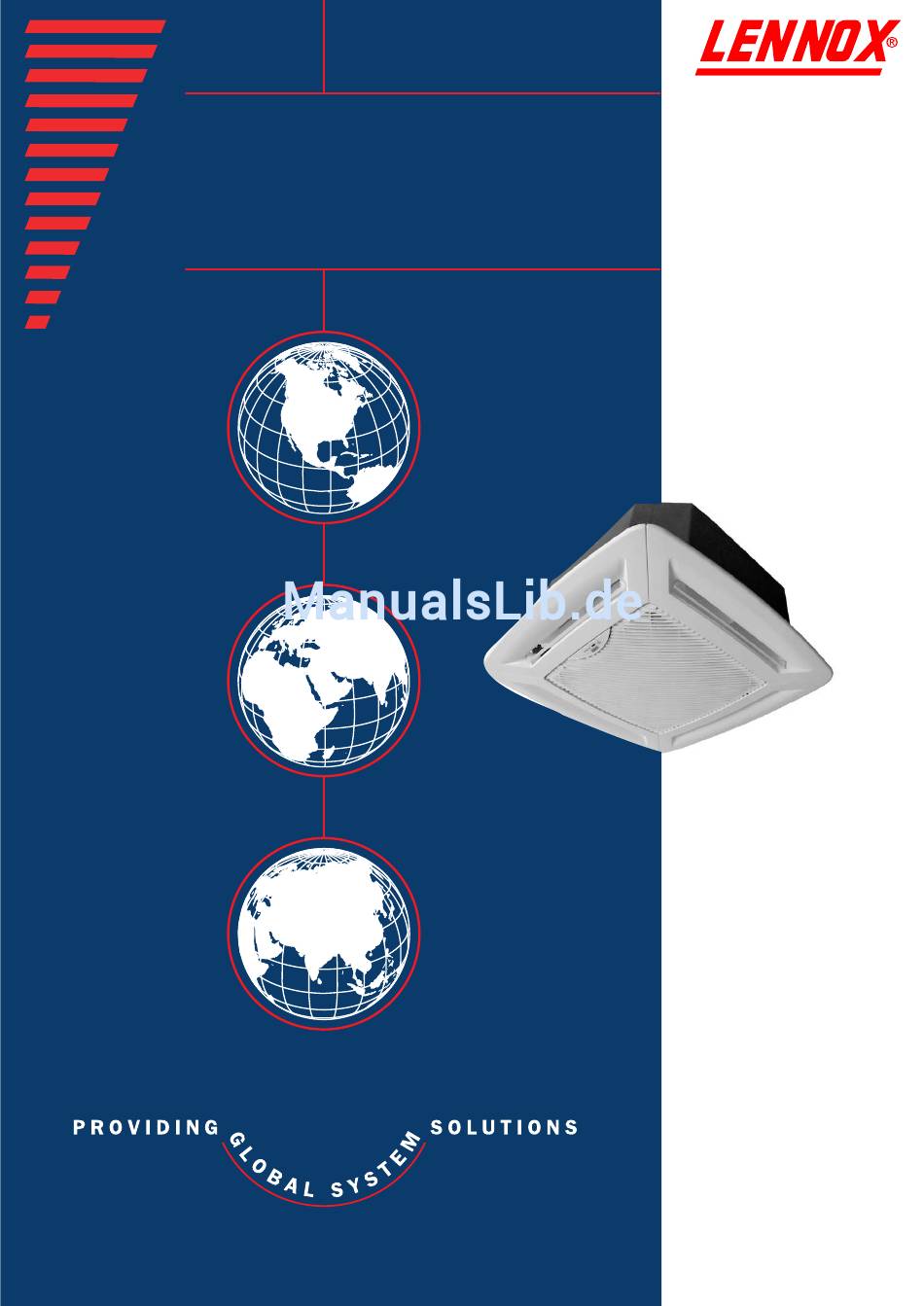

- Seite 1 HANDBUCH FÜR DIE BEDIENUNG SERVICE UND INSTALLATION 600X600...
-
Seite 2: Inhaltsverzeichnis
Sie eine gute Entscheidung getroffen. Dieses Produkt wurde in einer unserer hochspezialisierten Produktionsstätten konstruiert und gebaut, und wir sind sicher, daß es Ihren hohen Erwartungen erfüllen wird. Lennox, eine internationale Organisation mit weltweitem Vertrieb, ist stolz darauf, Ihnen dieses Produkt liefern zu dürfen. INHALTSVERZEICHNIS... -
Seite 3: Produktbereich
CWC 020 230 V - 1Ph 230 V - 1Ph CWC 030 CWC 040 230 V - 1Ph CWC 050 230 V - 1Ph CWC 020/030/040/050 : Kassettengerät mit elektromechanischer Steuerung. PACKUNGSINHALT: Schrauben und Unterlegscheiben Montageschablone Kassettengerät Unterlegscheiben für die Luftaustrittsblende... -
Seite 4: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Die DECKENKASSETTEN können mit Kalt- und Warmwasser betrieben werden. Im Kühlmodus sorgen sie für Kühlung und Entfeuchtung der Luft und im Heizmodus für Erwärmung der Luft, wobei die Luft stets gereinigt und gefiltert wird. Außer beim Modell CWC050 ist eine Elektroheizung bei allen Geräten als Zusatzausstattung gegen Mehrpreis möglich. -
Seite 5: Technische Daten
TECHNISCHE DATEN 2 LEITERSYSTEM CWC 020 CWC 030 CWC 040 CWC 050 MODELL 2000 3500 4400 5200 Kühlleistung gesamt W(1) Fühlbare Kühlleistung 1650 2750 3400 3750 W(1) Kaltwasser-Durchflußmenge l/h(1) kPa(1) Kaltwasser-Druckverlust Wasserinhalt Heizleistung 2800 4400 5100 6000 W(2) Warmwasser-Durchflußmenge l/h(2) -
Seite 6: Elektrische Anschlüsse
TECHNISCHE DATEN WASSER-DRUCKVERLUST DRUCKVERLUST DURCHFLUßMENGE CWC 020 CWC 030 CWC 040 CWC 050 Je höher der Glykolgehalt im Wasser ist, ---- ---- ---- desto mehr nimmt die durchschnittliche Pumpenleistung ab, da der Druck immer ---- ---- ---- mehr ansteigt. Dies hat eine abnehmende... -
Seite 7: Abmessungen
ABMESSUNGEN (mm.) Vorgestantzte Öffnung für den Nebenraumanschluß. KASSETTENGERÄT 4 x Montagewinkel (M 8) Flexibler Schlauch (10 mm Innendurchmesser, 15 mm Außendurchmesser) der Kondensatpumpe Abluft Vorgestantzte Öffnung für die Frischluftleitung Wasserablaufanschluß 1/2” G LUFTAUSTRITTSBLENDE Wasserzulaufanschluß 1/2” G Eintrittspunkt für Elektrokabel Kondensatleitung 16 mm Außendurchmesser 489,74 30,6... -
Seite 8: Rohrleitungen
ROHRLEITUNGEN FLEXIBLER SCHLAUCH FÜR KONDENSATPUMPE ABLAUFROHR FLEXIBLER SCHLAUCH FÜR KONDENSATPUMPE • Das Gerät ist mit einer Kondensatpumpe ausgestattet, um ausreichenden Ablauf des Kondenswassers zu gewährleisten • Um sicherzustellen, daß das Kondenswasser abfließen kann, muß das Ablaufrohr mit einer Neigung von mindestens 2% nach unten installiert werden. - Seite 9 INSTALLATIONSHINWEISE 3. Schneiden Sie die abgehängte Decke mit maximal Wenn das Kassettengerät in die Einbauposition 625 x 625 mm aus. Bei einer abgehängten gehoben wird, ist darauf zu achten, daß das Gerät Kassettendecke wird eine Kassette mit 600 x 600 nicht an der Tropfschale, am Wasseranschluß...
-
Seite 10: Schalttafel
SCHALTTAFEL ACHTUNG Gefahr durch Elektroschock. Schwere oder tödliche Verletzungen sind möglich. Vor der Durchführung von Wartungs- oder Servicearbeiten am Gerät muß der Netzstecker gezogen werden. Der Ventilator darf nicht mehr laufen. ZUGANG ZU DEN ELEKTROTEILEN DES GERÄTS Abdeckung Durch Lösen der Schrauben der entsprechenden für die Abdeckung ist die Schalttafel bzw. -
Seite 11: Installation Der Luftaustrittsblende Und Des Lufteintrittsgitters
Kassettengerät INSTALLATION DER LUFTAUSTRITTSBLENDE UND DES LUFTEINTRITTSGITTERS ACHTUNG Gefahr durch Elektroschock. Schwere oder tödliche Verletzungen sind möglich. Vor der Durchführung von Wartungs- oder Servicearbeiten am Gerät muß der Netzstecker gezogen werden. Der Ventilator darf nicht laufen. DIE LUFTAUSTRITTSBLENDE AM GERÄT MONTIEREN Stellen Sie sicher, daß... -
Seite 12: Wartung
WARTUNG HAKEN ACHTUNG Gefahr durch Elektroschock. Schwere oder tödliche Verletzungen sind möglich. Vor der Durchführung von Wartungs- oder Servicearbeiten am Gerät muß der Netzstecker gezogen werden. Der Ventilator darf nicht laufen. LUFTFILTER REINIGEN 1.- Schalten Sie das Gerät ab. 2.- Öffnen Sie das Lufteintrittsgitter am Gerät. Ziehen Sie die Schnapper, die sich in der Nähe der Anzeigenhalterung befinden, nach unten. -
Seite 13: Zugang Zu Den Internen Bauteilen
WARTUNG ACHTUNG Gefahr durch Elektroschock. Schwere oder tödliche Verletzungen sind möglich. Vor der Durchführung von Wartungs- oder Servicearbeiten am Gerät muß der Netzstecker gezogen werden. Der Ventilator darf nicht laufen. ZUGANG ZU DEN INTERNEN BAUTEILEN Zwecks Überprüfung oder Auswechseln eines internen Gerätekomponenten, wie z.B. -
Seite 14: Zubehör (Gegen Mehrpreis)
Kunststoff oder Aluminium sein. Die Leitungslänge kann mit Hilfe der folgenden Tabelle berechnet werden, wobei jedoch der Druckabfall im Gerät berücksichtigt werden muß. Luftmenge zu einem Nebenraum in m /h, wobei der Frischluftventilator mit hoher Geschwindigkeit läuft. CWC 020-CWC 030 CWC 040 CWC 050 GERÄT/MODELLE... -
Seite 15: Achten Sie Auf Die Korrekte Position Des Wasserregelventils
ZUSÄTZLICHES ZUBEHÖR (gegen Mehrpreis) WASSERREGELVENTILSATZ (2- UND 4-WEGEVENTIL, EIN/AUS UND PROPORTIONAL) ACHTEN SIE AUF DIE KORREKTE POSITION DES WASSERREGELVENTILS Kupplung Wasserregelventil (4-Wegeventil) ZUSÄTZLICHE TROPFSCHALE • Installieren Sie die zusätzliche Tropfschale wie in der Abbildung gezeigt.. • Schließen Sie das Ablaufrohr zwischen der Tropfschale und der zusätzlichen Tropfschale an. •... -
Seite 16: Wichtige Punkte
Alle in dieser Betriebsanleitung enthaltenen technischen Daten einschließlich der Diagramme und technischen Beschreibungen bleiben Eigentum von Lennox Refac und dürfen ohne vorherige schriftliche Genehmigung durch Lennox Refac weder verwendet (außer von dem Betreiber um sich mit dem Gerät vertraut zu machen) noch reproduziert, fotokopiert oder an Dritte übertragen werden. - Seite 17 NOTES...
