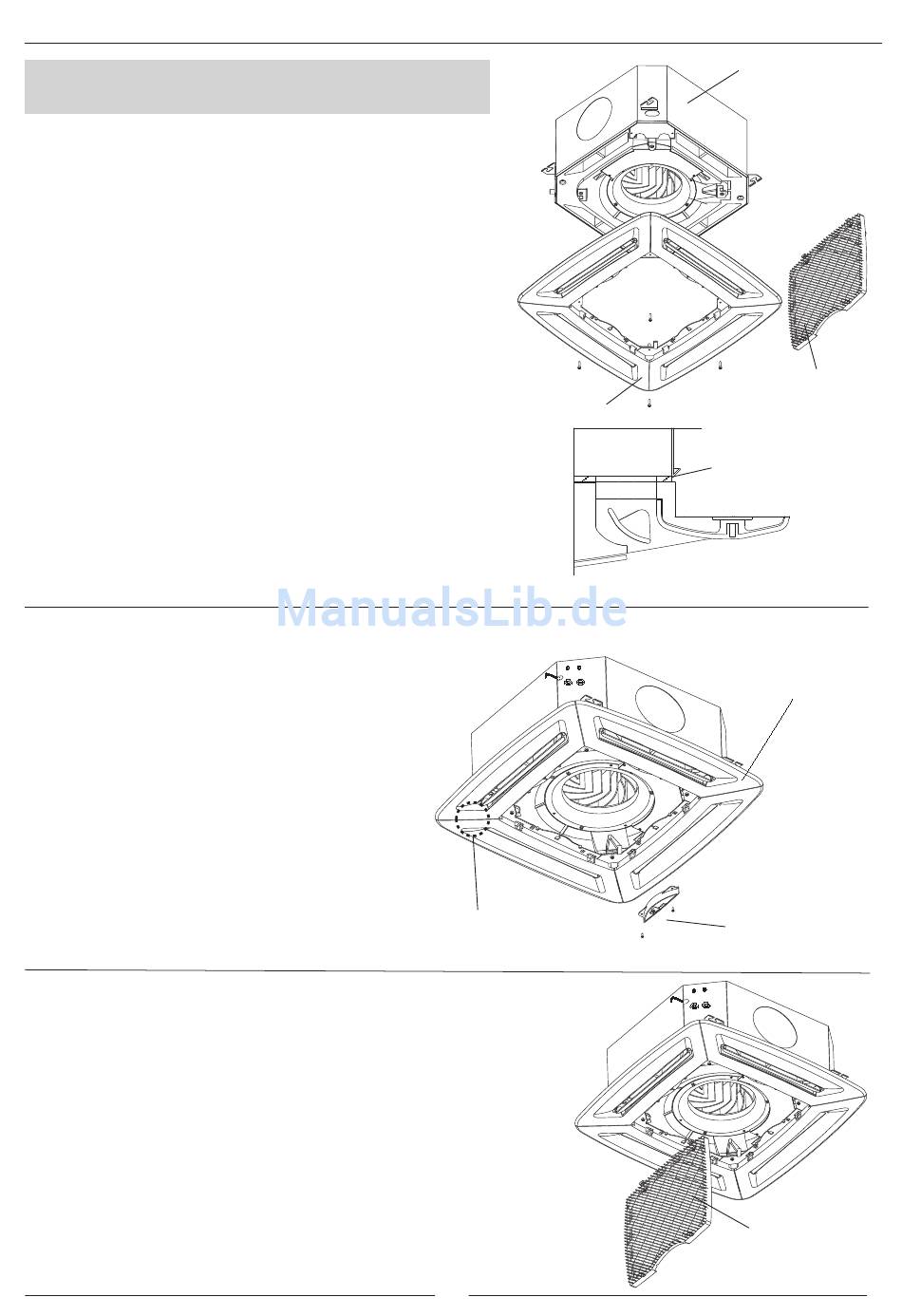

INSTALLATION DER LUFTAUSTRITTSBLENDE UND
DES LUFTEINTRITTSGITTERS
Gefahr durch Elektroschock. Schwere oder tödliche
Verletzungen sind möglich. Vor der Durchführung von
Wartungs- oder Servicearbeiten am Gerät muß der
Netzstecker gezogen werden. Der Ventilator darf nicht laufen.
DIE LUFTAUSTRITTSBLENDE AM GERÄT MONTIEREN
Stellen Sie sicher, daß die Blende korrekt positioniert ist.
1. - Lösen Sie das Lufteintrittsgitter.
2. - Die Blende kann dann mit den Halteklammern provisorisch
an der Kassette befestigt werden.
3. - Die Blende andschließend mit den vier mitgelieferten
Schrauben befestigen..
4. - Achten Sie darauf, daß der Rahmen während der Montage
nicht durch zu festes Anziehen der Schrauben verformt wird.
Zwischen Lufteintritt und Luftaustritt darf keine Zirkulation
möglich sein.
Die Luftaustrittsblende ist mit Schaumstoff abgedichtet, um
Luftspalten zwischen dem Gerät und der Blende zu
verhindern. Die Isolierung kann von 8 mm auf 3 mm
zusammengedrückt werden, wodurch die Blende um bis zu
5 mm an der Kassette festgezogen wird.

MONTAGE DER ANZEIGEHALTERUNG UND STROMVERSORGUNG DES KLAPPENSTELLMOTORS

(Je nach der Geräteversion)
Abhängig von der Steuerungsart enthält die
A n z e i g e h a l t e r u n g e n t w e d e r s o w o h l d e n
Infrarotempfänger als auch die Anzeige, oder sie ist
leer.
( S i e h e e n t s p r e c h e n d e s H a n d b u c h d e r
Infrarotsteuerung)
1. - Die Anzeigehalterung wird mit zwei Schrauben
an einer beliebigen Seite der Lufteintrittsblende
befestigt.
2. - Anschließend werden die Kabel für die
Stromversorgung an den Klappenstellmotor
angeschlossen..

MONTAGE DES LUFTEINTRITTSGITTERS UND DES FILTERS

Die Position zur Befestigung des Gitters hängt von der Position
der Anzeigehalterung ab.
1.- Die Fixierhaken für das Gitter werden in die vorgesehenen
Löcher eingehängt..
2.- Die Streben müssen zwischen der Blende und dem
Lufteintrittsgitter angeordnet werden.
3.- Das Gitter wird mit zwei Schnappern an der Blende befestigt.
Ziehen Sie zuerst die Schnapper nach unten, schieben Sie dann
das Gitter in die Blende hinein und lassen Sie die Schnapper
los. Das Gitter ist nun an der Blende befestigt.
ACHTUNG
Luftaustrittsblende
Klappenstellmotor
10
Kassettengerät
Luftgitter und
Filter
Schaumstoffsolierung
Luftaustrittsblende
Anzeigen halterung
Luftgitter und
Luftfilter
