ZUSÄTZLICHES ZUBEHÖR (gegen Mehrpreis)

ELEKTROHEIZUNG

BAUGRÖSSE 020
BAUGRÖSSE 030-
040
• An den Seiten sind vorgestanzte Öffnungen Platten vorhanden. Eine dient zum Anschluß einer Frischluftleitung,
die andere zum Anschluß eines Luftvertilungsrohr es, um Luft in einen benachbarten Raum zu führen.

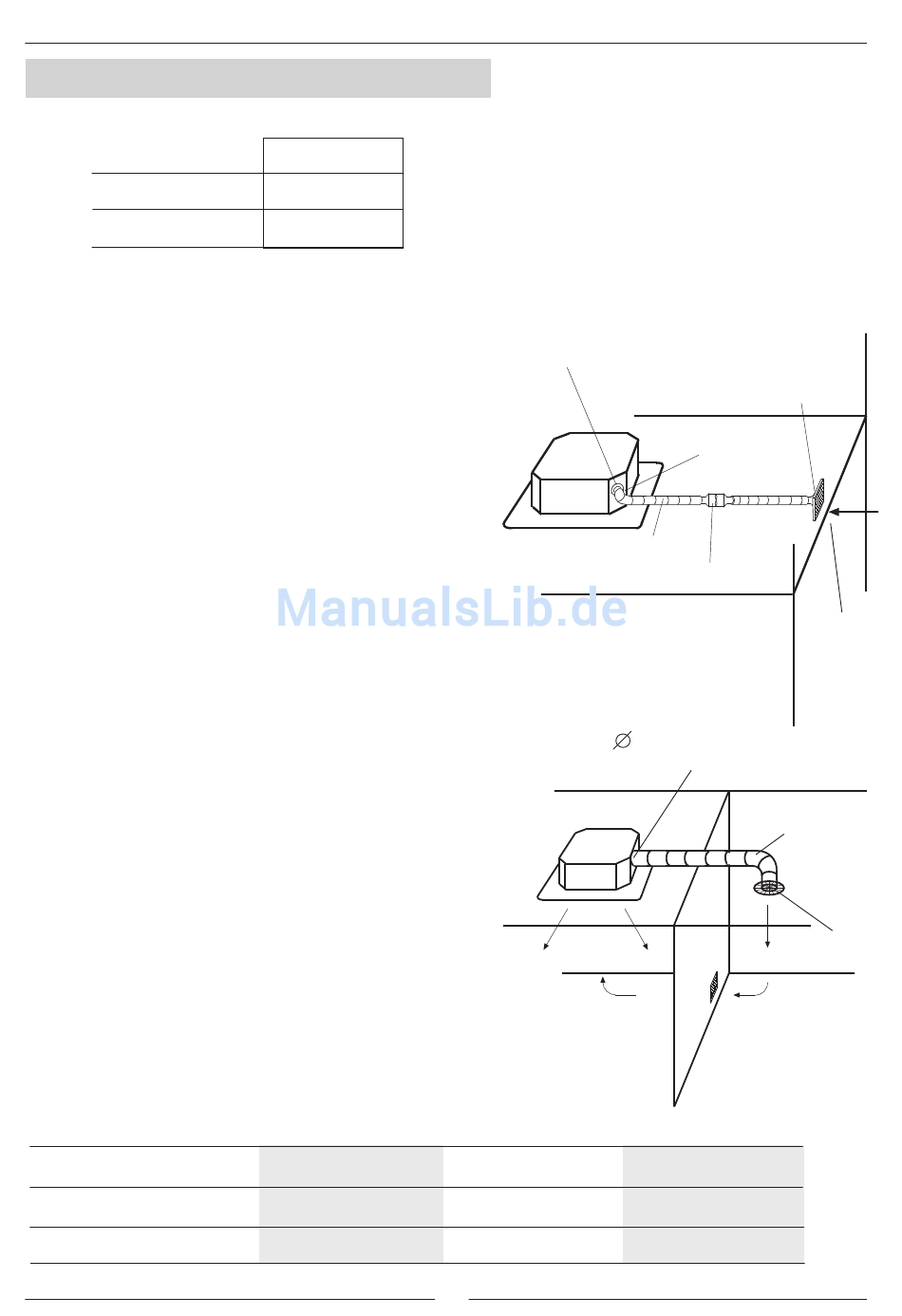

FRISCHLUFTLEITUNGEN
INSTALLATION
• Entfernen Sie das 68 mm starke Isoliermaterial und schneiden
Sie die Öffnung entlang der vorgestanzten Linie aus.
• Befestigen Sie den Rohrflansch am Gerät. Die Anschlußstücke
mit äußerer Kondensatisolierung können aus flexiblem
Kunststoff oder aber aus Aluminium sein.
• Installieren Sie einen zusätzlichen Frischluftventilator für die
Zufuhr von Frischluft in das Gerät. Der Ventilatormotor muß
über einen EIN-/AUS-Schalter gesteuert werden.
• Um Betriebsprobleme zu vermeiden, darf die Menge der
zugeführten Frischluft nicht mehr als 10% der gesamten
Luftmenge betragen. Zur Regelung der Luftmenge sollte ein
Drehzahlregler in den zusätzlichen Ventilatormotor eingebaut
werden.
NEBENRAUMANSCHLUSS
INSTALLATION
• Entfernen Sie das 150 mm starke Isoliermaterial und schneiden
Sie die Öffnungen entlang der vorgestanzten Linie aus. Die
zwei vorgestanzten Öffnungen dürfen nicht gleichzeitig
verwendet werden, um konditionierte Luft in einen benachbarten
Raum zu leiten.
• Schneiden Sie den Kunststoff entlang der Innenkante der
Öffnung.
• Verwenden Sie einen Rohrflansch und ein geeignetes Rohr.
• Wenn Luft zu einem Nebenraum geführt wird, muß der
Luftaustritt, der mit diesem Rohr in Verbindung steht, geöffnet
sein.
• Zwischen dem klimatisierten Raum (in dem sich das Klimagerät
befindet) und dem Nebenraum muß ein Lufteintrittsgitter montiert
werden (falls möglich in der Nähe des Fußbodens).
• Die Anschlußstücke mit äußerer Kondensatisolierung können
aus flexiblem Kunststoff oder Aluminium sein. Die Leitungslänge
kann mit Hilfe der folgenden Tabelle berechnet werden, wobei
jedoch der Druckabfall im Gerät berücksichtigt werden muß.
Luftmenge zu einem Nebenraum in m /h, wobei der Frischluftventilator mit hoher Geschwindigkeit läuft.
GERÄT/MODELLE
Luftmenge
Verfügbarer Druck
TECHNISCHE DATEN

HEIZLEISTUNG

1,5 kW
2 kW
3
CWC 020-CWC 030
3
m /h
175
100
Pa.
0
8
230 V 1Ph -50Hz
Rohrflansch Ø75 mm(*)
Rohr Ø125mm
(*) Im optionalen Einbausatz enthalten
CWC 040
25
200
100
10
0
15
13
Lufteintrittsgitter und Filter
Reduktionsstück
125-75mm(*)
Ventilator(*)
Rohr
150 mm Durchmesser mit
Flansch und Halterung(*)
Isoliertes flexibles
CWC 050
25
250
125
0
20
20
Lufteintritt
Rohr Ø150
Lufteintrittsgitter
25
30
