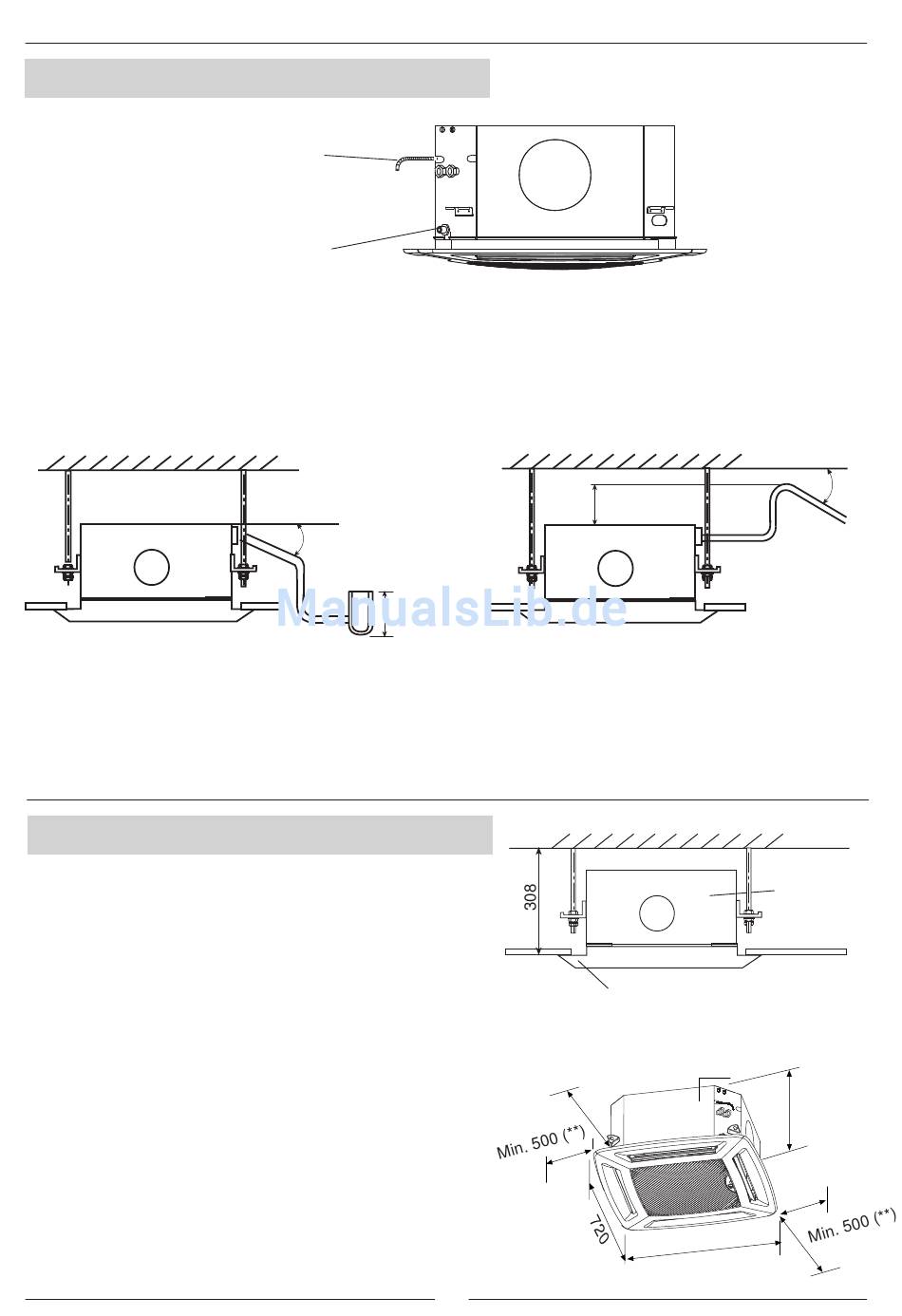

ROHRLEITUNGEN

FLEXIBLER SCHLAUCH
FÜR KONDENSATPUMPE
FLEXIBLER SCHLAUCH FÜR KONDENSATPUMPE
• Das Gerät ist mit einer Kondensatpumpe ausgestattet, um ausreichenden Ablauf des Kondenswassers zu
gewährleisten
• Um sicherzustellen, daß das Kondenswasser abfließen kann, muß das Ablaufrohr mit einer Neigung von mindestens
2% nach unten installiert werden. Hindernisse, Verstopfungen und/oder Steigungen sind zu vermeiden.
• Um unangenehmen Geruch aus dem Ablaufsystem zu vermeiden, sollte ein Geruchsfilter im Abstrand von
mindestens 50 mm von der Kondensatwanne eingebaut werden.
• Die Kondensatpumpe hat eine maximale Förderhöhe von 200 mm. Die Steigleitung muß immer vertikal verlaufen.
ABLAUFROHR
• Das Ablaufrohr ist mit der Tropfschale verbunden.
• Das Ablaufrohr ist mit einer Verschlußkappe versehen. Diese wird entfernt, um das in der Tropfschale angesammelte
Wasser ablaufen
INSTALLATIONSHINWEISE
1. Das Gerät sollte in der Mitte des Raumes angeordnet werden.
Die Decke muß horizontal sein, damit sichergestellt ist, daß das
Kondenswasser restlos ablaufen kann. Das Gerät muß an einer
Stelle befestigt werden, die von ihrer Struktur her stark genug
ist, um.
2. Achten Sie darauf, rund um das Gerät ausreichenden Freiraum
für spätere Servicearbeiten zu lassen. Bei einer abgehängten
Decke muß darauf geachtet werden, daß ausreichend Platz für
den Zugang zum Gerät vorhanden ist. Bei einer abgehängten
Kassettendecke ist darauf zu achten, daß neben dem Gerät
genügend Platz vorhanden ist, um die Kassetten zu entfernen.
ABLAUFROHR
2%
(**)
IMMER FREI HALTEN
50
Luftaustrittsblende
7
Máx.200mm
720
2%
Kassettengerät
298
