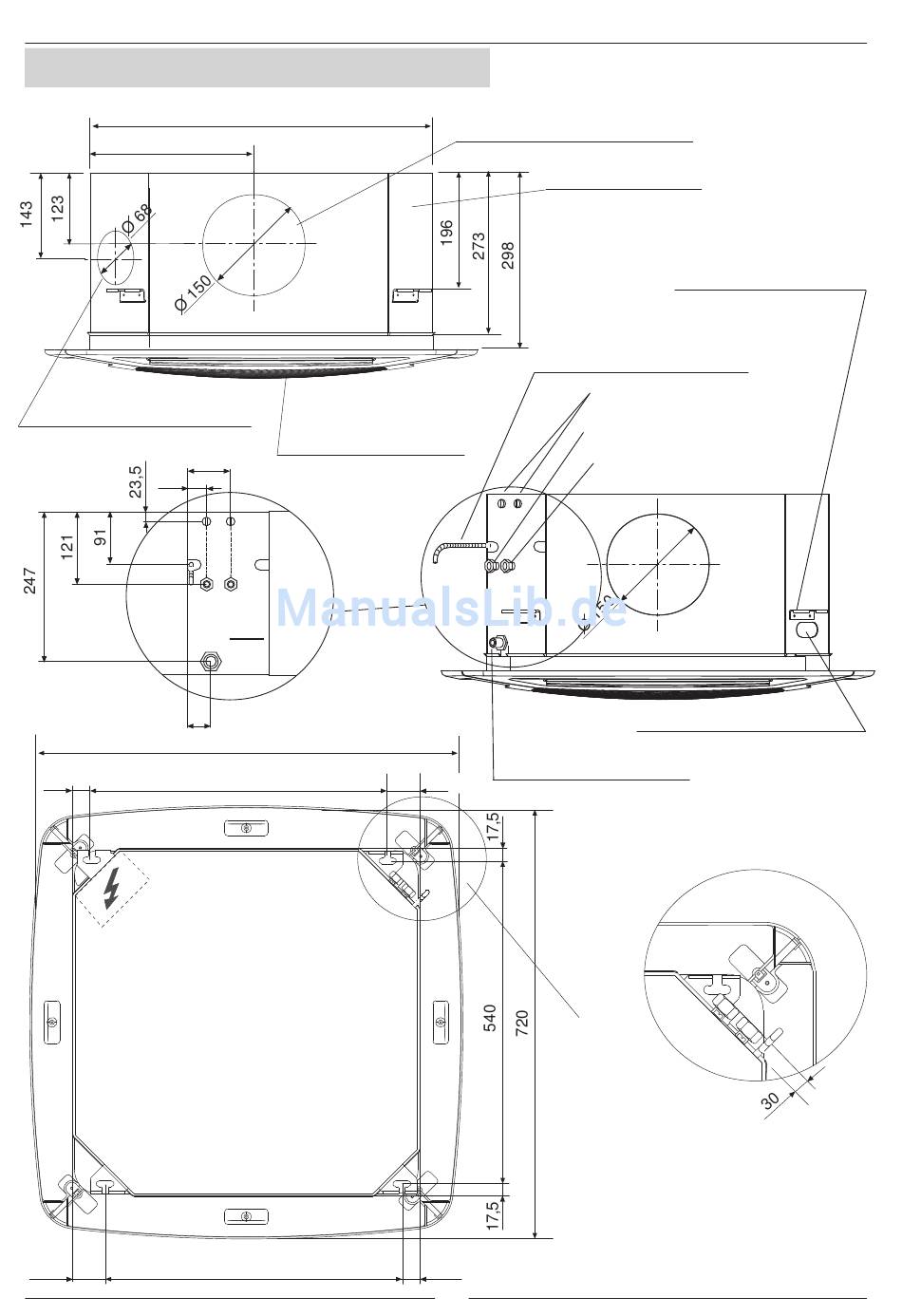

ABMESSUNGEN
284
Vorgestantzte Öffnung für
die Frischluftleitung
32
40
30,6
54,66
(mm.)
575
LUFTAUSTRITTSBLENDE
72
720
489,74
489,74
Vorgestantzte Öffnung für den
Nebenraumanschluß.
KASSETTENGERÄT
Flexibler Schlauch (10 mm
Innendurchmesser, 15 mm
Außendurchmesser) der
Kondensatpumpe
Wasserablaufanschluß 1/2" G
Wasserzulaufanschluß 1/2" G
Kondensatleitung 16 mm
Außendurchmesser
54,66
DETAIL A
30,6
6
4 x Montagewinkel (M 8)
Abluft
Eintrittspunkt für Elektrokabel
DETAIL A
