Auf der Geräterückseite des „plusoptiX S12C" befindet sich ein 5,7 Zoll großer Bildschirm mit
kapazitivem Berührungssensor. Um eine auf dem Bildschirm angezeigte Funktion
aufzurufen, genügt es, den Bildschirm leicht zu berühren. Bildschirm und Berührungssensor
sind hinter einer dünnen Glasscheibe vor Beschädigungen geschützt.
Auf der Geräterückseite des „plusoptiX S12R" befindet sich ein 4,3 Zoll großer Bildschirm mit
resistivem Berührungssensor. Um eine auf dem Bildschirm angezeigte Funktion aufzurufen,
genügt es, den Bildschirm mit der Fingerspitze oder mit dem Fingernagel anzutippen.
Bildschirm und Berührungssensor sind hinter einer dünnen Kunststoffscheibe geschützt.
USB
Mini-USB
SD-Karte
12V Anschluss

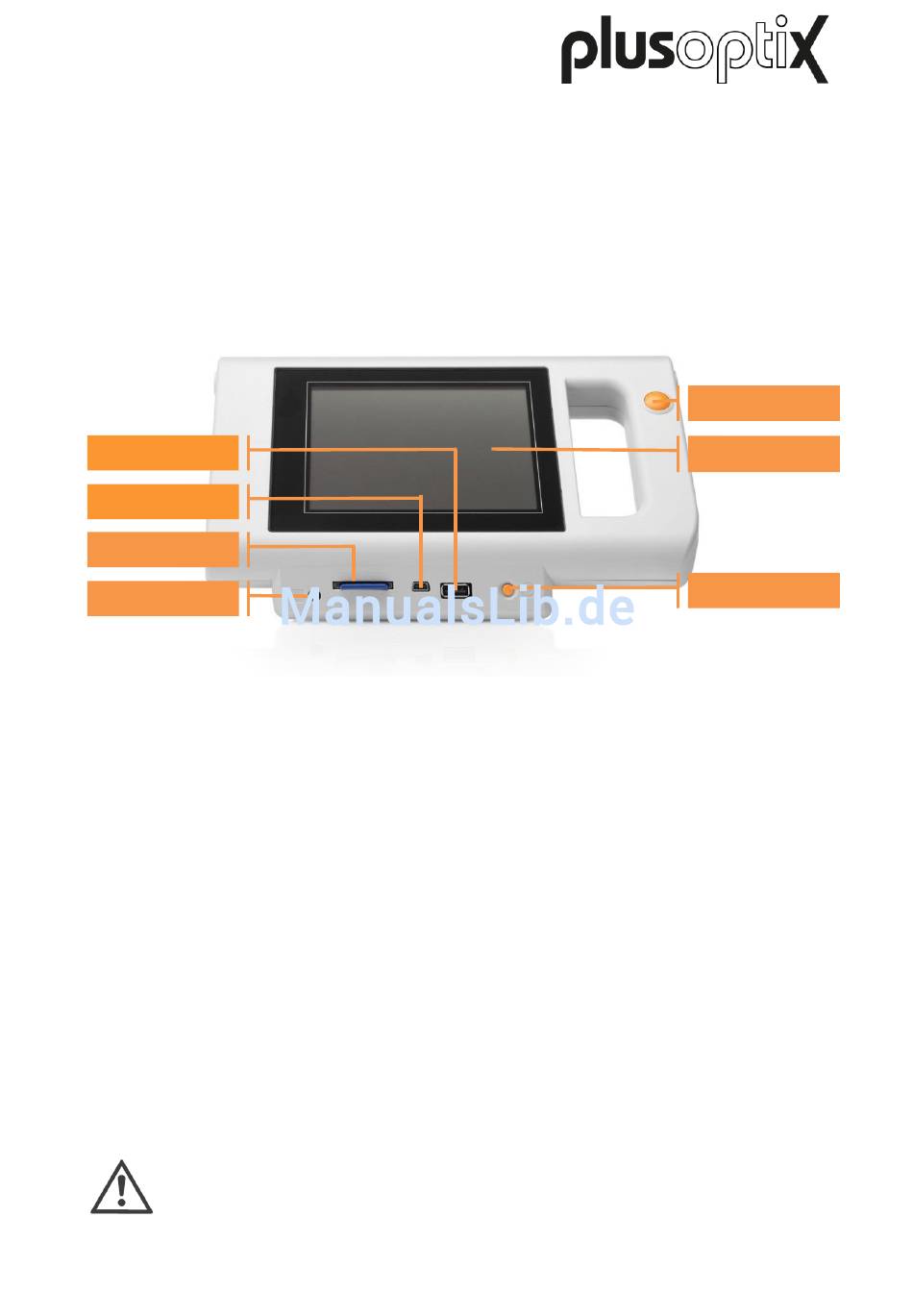

Abbildung 3: Ansicht Geräterückseite (plusoptiX S12C)
Sie sehen zwei grüne Taster, den Ein-/Aus-Taster und den Auslöser. Auf die Funktion dieser
Taster gehen die Kapitel 2.4 „„plusoptiX S12" in Betrieb nehmen" und 4.3 "Messung starten
und „plusoptiX S12" ausrichten".
Integrierte Schnittstellen
Das Gerät verfügt über 4 Anschlüsse:
- 12V-Anschluss für das Medizinische Netzteil
- SD-Karte
- USB-Schnittstelle
- Mini-USB-Schnittstelle zum Download von Software Updates (siehe Kapitel 6.6)
Die USB-Schnittstelle kann folgendermaßen genutzt werden:
- Zum Import einer Infografik (siehe Kapitel 5.2)
- Import von Patientendaten (siehe Kapitel 5.3.4 – nur plusoptiX S12C)
- Export von Daten (siehe Kapitel 5.4 – nur plusoptiX S12C)
- Optionaler Anschluss von USB-Tastatur und USB-Maus (siehe Kapitel 6.8)
Hinweis:
Alle Schnittstellen sind auf dem Kopf stehend montiert. Das bedeutet, dass alle
Medien (d.h. USB-Stecker, Mini-USB-Stecker und SD-Karten) mit der Oberseite
nach unten angeschlossen werden müssen.
Seite 9/63
Auslöser
Bildschirm
Ein-/Aus-Taster
