Abschnitt 3
WASSERVORHANG
Der Wasservorhang verhindert, dass das Sprühwasser aus
dem Verdampferfach heraus gelangt. Die Speichertür muss
dazu zwar nicht entfernt werden, dies würde aber den Zugang
erleichtern.
1. Wasservorhand ergreifen und anheben.
2. Für den Wiedereinbau in den Eisbereiter, Wasservorhang
schwenken und nach unten in die richtige Position ziehen.
Sicherstellen, dass die Zungen sicher in den Rillen sitzen.
Art.-Nr. 040002542 08/13

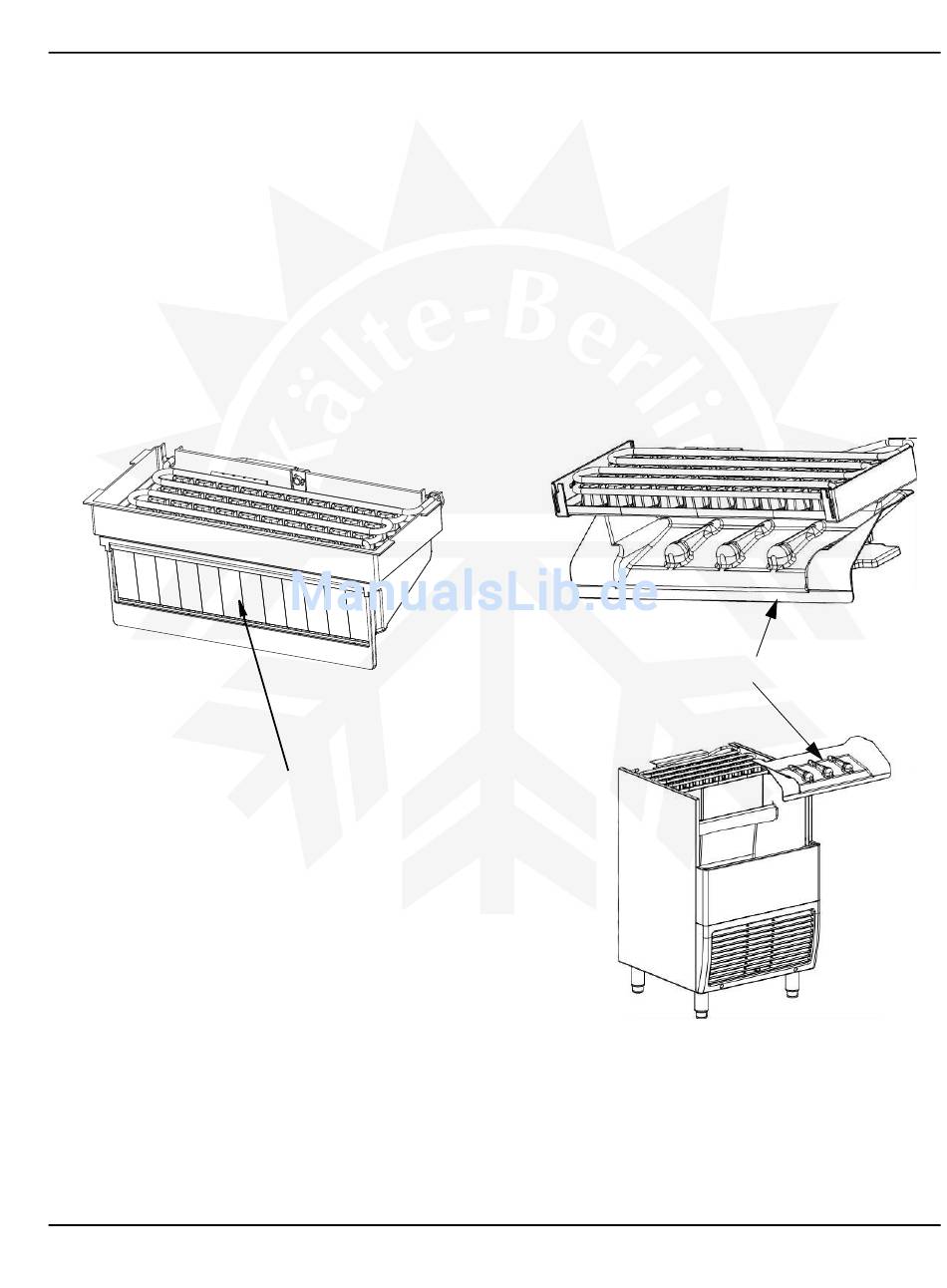

Wasservorhang
EISSCHACHT
Der Eisschacht befindet sich über den Sprühdüsen und sorgt
dafür, dass das Eis in den Speicher fällt. Er muss fest über der
Sprühbalken-Baugruppe angebracht sein; die Vorderkante
muss in der Wasserwanne liegen, da die Sprühdüsen
andernfalls nicht auf die Sprühlöcher ausgerichtet sind und
Sprühwasser in den Eisspeicher gelangt.
1. Die vorstehenden Sprühlöcher an einem Ende anfassen
und nach oben ziehen.
2. Den Eisschacht schwenken und entfernen.
3. Zum erneuten Einbau des Eisschachtes diesen an den
vorstehenden Sprühlöchern anfassen und über die
Sprühbalken-Baugruppe positionieren. Sicherstellen, dass
die hinteren Träger über der Sprühbalken-Baugruppe sind
und dass die Vorderkante innerhalb der Wasserwanne
liegt.
Betrieb
Eisschacht
3-3
