Alpine IVA-W505R Bedienungsanleitung Seite 86

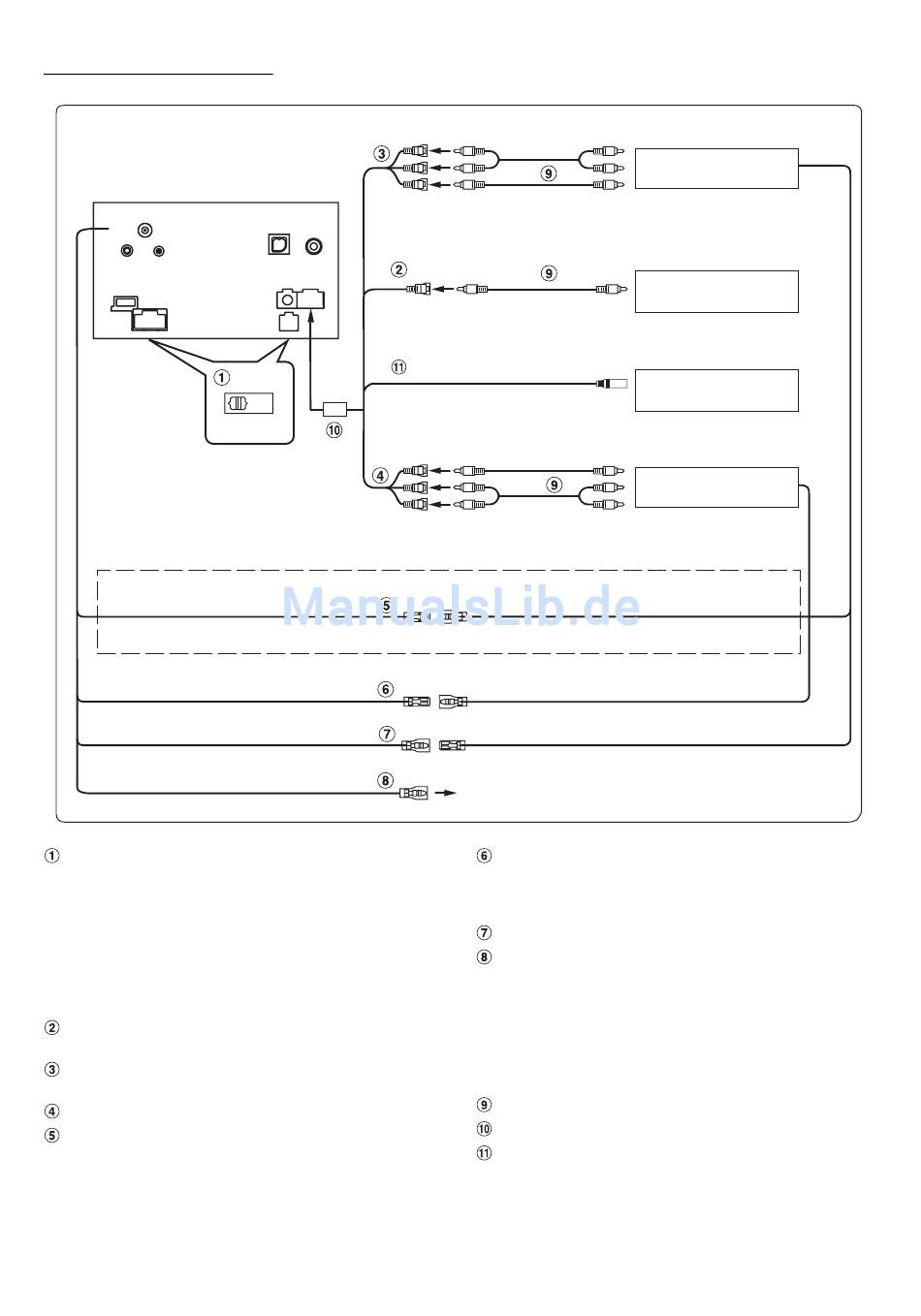

Beim Anschluss externer Geräte
NORM EQ/DIV
(Weiß/Rosa)
* Verbinden Sie diesen Anschluss mit dem Fondmonitor (kompatibel mit Berührungsbildschirm).
(Weiß/Braun)
(Weiß/Braun)
(Orange/Weiß)
System-Schalter
Wenn ein Equalizer oder eine Frequenzweiche mit Ai-NET-
Funktion angeschlossen wird, stellen Sie diese beiden
Schalter auf EQ/DIV. Wenn kein solches Gerät
angeschlossen wird, lassen Sie die Schalter auf NORM
eingestellt.
• Stellen Sie die beiden Schalter nicht in unterschiedliche Positionen.
• Vor dem Ändern der Schalterstellung unbedingt das Gerät
ausschalten!
KAMERA-Eingang
Für den Anschluss einer Rückfahrkamera.
Video-/-Audio-Ausgänge (AUX OUTPUT)
Für den Anschluss eines optionalen Monitors usw.
Video-/Audio-Eingänge (AUX INPUT)
Monitorsteuerkabel (Weiß/Rosa)
Verbinden Sie dieses Kabel mit dem Monitorsteuerkabel
des Fondmonitors (kompatibel mit Berührungsbildschirm).
84
-DE
MONITORSTEUERUNG
FERNBEDIENUNGSAUSGANG
FERNBEDIENUNGSEINGANG
RÜCKWÄRTSGANG
An Audioeingang
An Videoeingang
An Videoausgang
An S-Videoausgang
An Videoausgang
An Audioausgang
MONITORSTEUERUNG (Weiß/Rosa)
FERNBEDIENUNGSEINGANG
FERNBEDIENUNGSAUSGANG
Wird nur bei Ausstattung mit einer Rückfahrkamera beschaltet.
Fernbedienungs-Ausgangskabel (Weiß/Braun)
Wird mit dem Fernbedienungs-Eingangskabel verbunden.
Über dieses Kabel werden die Steuersignale der
Fernbedienung ausgegeben.
Fernbedienungs-Eingangskabel (Weiß/Braun)
Rückwärtsgangkabel (Orange/Weiß)
Wird nur bei Ausstattung mit einer Rückfahrkamera
beschaltet. Verbinden Sie dieses Kabel mit dem Pluskabel
des Rückfahrscheinwerfers, der beim Einlegen des
Rückwärtsgangs (R) aufleuchtet.
Wenn dieses Kabel korrekt angeschlossen ist, schaltet das
Videobild automatisch um auf die Rückfahrkamera, sobald
am Fahrzeug der Rückwärtsgang (R) eingelegt wird.
Cinch-Anschlusskabel (separat erhältlich)
Kameraeingang AUX I/O
S-Videoeingang
Überträgt ein Video-Eingangssignal.
Verbinden Sie diese Buchse mit dem S-Videoausgang
angeschlossener Geräte.
Fondmonitor
(separat erhältlich)
Rückfahrkamera
(separat erhältlich)
Gerät mit S-Videoanschluss
(separat erhältlich)
TV-Tuner oder Videorecorder
(separat erhältlich)
(Weiß/Braun)
(Weiß/Braun)
