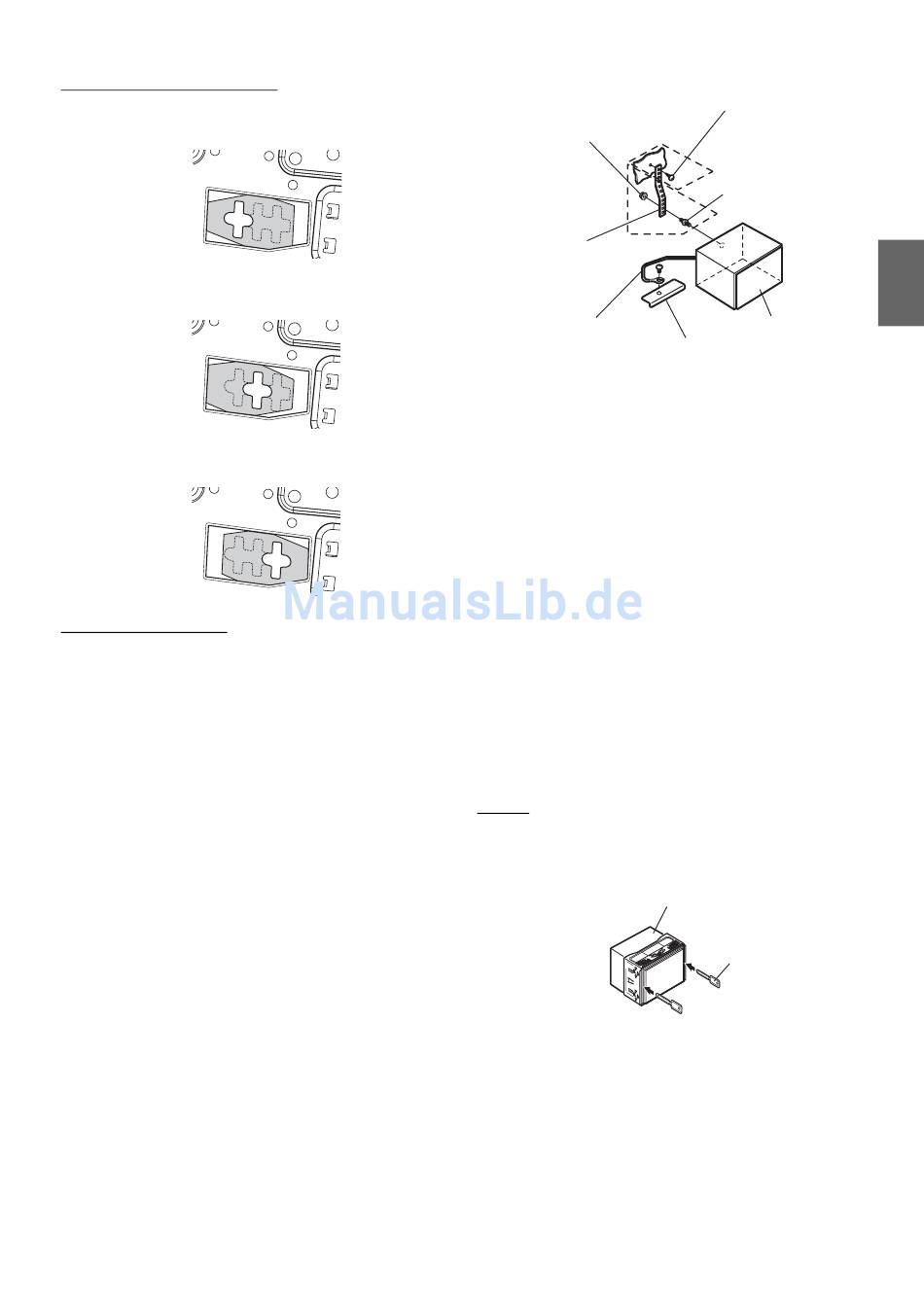

So wird die Dichtung verwendet
Wenn A für den Einbau verwendet wird:
Bringen Sie die Dichtung so an, dass die Einbaulöcher B und C
bedeckt sind.
Wenn B für den Einbau verwendet wird:
Bringen Sie die Dichtung so an, dass die Einbaulöcher A und C
bedeckt sind.
Wenn C für den Einbau verwendet wird:
Bringen Sie die Dichtung so an, dass die Einbaulöcher A und B
bedeckt sind.
Einbau des Zierrahmens
2
*
Wenn A verwendet wird, kann der mitgelieferte Zierrahmen
eingebaut werden.
Wenn B verwendet wird, muss der Zierrahmen modifiziert werden,
bevor er eingebaut werden kann.
Wenden Sie sich zur Modifikation des Zierrahmens an Ihren Alpine-
Händler.
Wenn C verwendet wird, kann der Zierrahmen nicht eingebaut
werden. Wenden Sie sich an Ihren Alpine-Händler.
4
Sechskantmutter (M5)
Befestigungsstrebe
Massekabel
Falls das Fahrzeug eine Stützhalterung aufweist,
bringen Sie die lange Sechskantschraube an der
Rückseite des IVA-W505R/IVA-W502R an und
decken Sie sie mit der Gummikappe ab. Bei einem
Fahrzeug ohne Stützhalterung muss die
Haupteinheit mit Hilfe einer Befestigungsstrebe
(nicht im Lieferumfang) hinten abgestützt werden.
Legen Sie das Massekabel des Geräts mit Hilfe einer
bereits am Chassis des Fahrzeugs vorhandenen
1
Schraube (*
) an einer blanken Kontaktstelle an
Masse. Schließen Sie alle anderen Kabel des
IVA-W505R/IVA-W502R den Angaben im Abschnitt
ANSCHLÜSSE gemäß an.
2
• Als Schraube (mit „*
" markiert) eine für den gewählten Einbauort
geeignete Schraube verwenden.
5
Schieben Sie den IVA-W505R/IVA-W502R in das
Armaturenbrett, bis er hörbar einrastet. Hierdurch
wird sichergestellt, dass das Gerät vorschriftsmäßig
arretiert ist und nicht aus dem Armaturenbrett
rutschen kann.
Ausbau
1. Führen Sie die Halterungsschlüssel entlang den
Führungen an beiden Seiten des Geräts ein. Das Gerät
kann nun aus dem Einbaurahmen gezogen werden.
2. Ziehen Sie das Gerät heraus, wobei Sie darauf achten,
dass es entriegelt bleibt.
Schraube
2
*
Stiftschraube
1
*
Dieses Gerät
Chassis
Dieses Gerät
Halterungsschlüssel
(im Lieferumfang)
77
-DE
