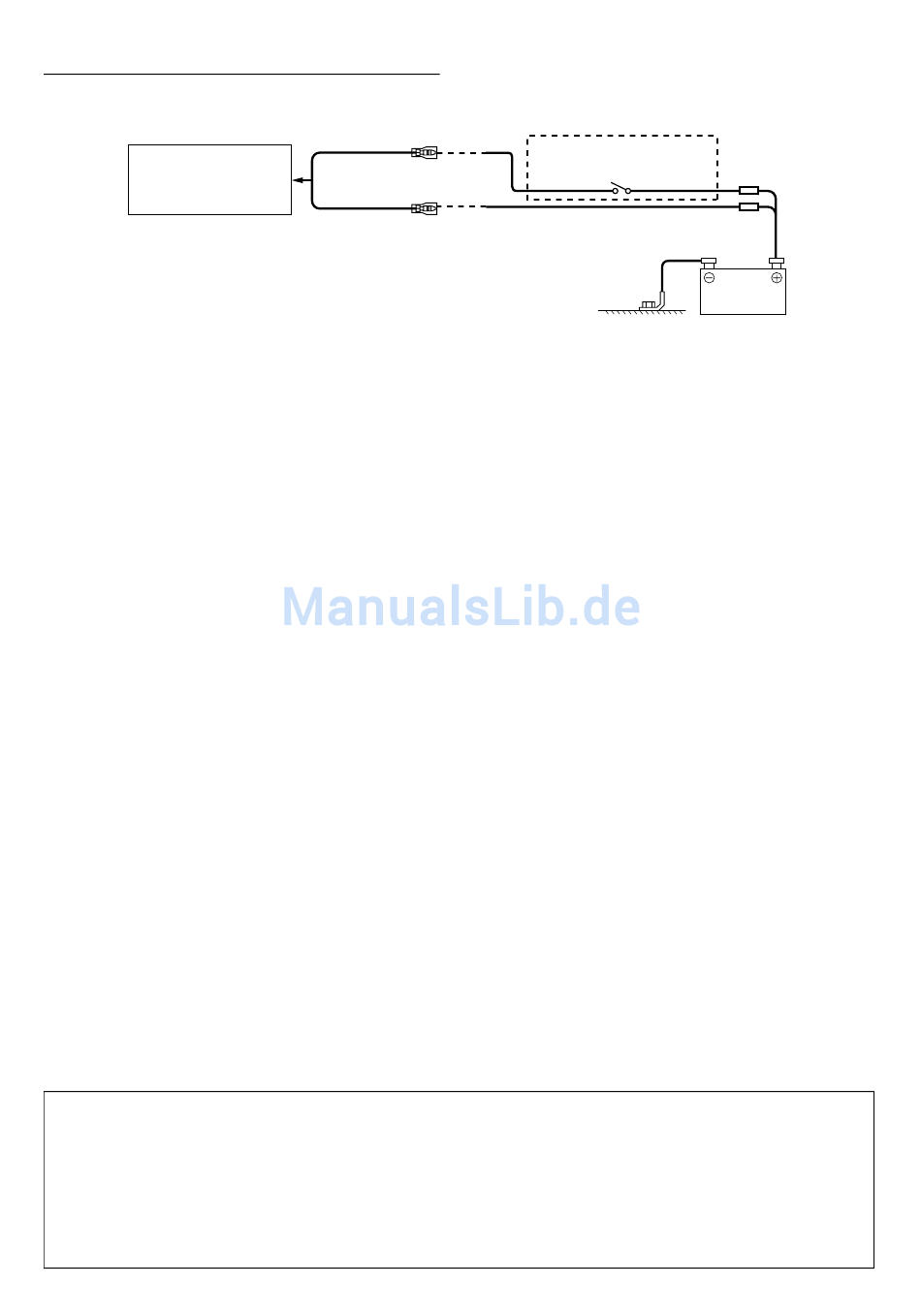

Anschlussschema für SPST-Schalter (separat erhältlich)
(Falls keine ACC-Spannungsversorgung vorhanden ist)
IVA-W505R/IVA-W502R
• Wenn Ihr Fahrzeug keine ACC-Spannungsversorgung bietet, schließen Sie das Gerät über einen separat zu beschaffenden SPST-Schalter (Single-
Pole, Single-Throw) und über eine separat zu beschaffende Sicherung an.
• Das Diagramm und der oben angegebene Ampere-Wert der Sicherung beziehen sich auf den Fall, dass der IVA-W505R/IVA-W502R allein
verwendet wird.
• Wenn die Zuleitung für geschaltete Stromversorgung (über die Zündung) des IVA-W505R/IVA-W502R direkt an den Pluspol (+) der
Fahrzeugbatterie angeklemmt wird, kann dies eine allmähliche Entladung der Fahrzeugbatterie zur Folge haben, da der IVA-W505R/IVA-W502R
der Fahrzeugbatterie eine gewisse Strommenge (mehrere hundert Milliampere) entzieht, auch wenn sich der Schalter in der Position OFF befindet.
Vermeiden von Interferenzen.
• Achten Sie beim Einbau darauf, dass das Gerät und die Anschluss- und Verbindungskabel mindestens 10 cm vom nächsten
Kabelbaum des Fahrzeugs entfernt sind.
• Verlegen Sie das Batterie-Zuleitungskabel so weit wie möglich entfernt von anderen Kabeln.
• Legen Sie das Massekabel gut an einem blanken Punkt des Fahrzeugchassis an Masse (ggf. Lack, Schmutz oder Fett an der
betreffenden Stelle entfernen).
• Wenn Sie einen optionalen Entstörfilter verwenden, schalten Sie diesen so weit wie möglich vom Gerät entfernt in das Netz. Ihr
Alpine-Fachhändler hält eine Reihe wirkungsvoller Entstörfilter bereit und berät Sie gerne.
• Sollten Sie bezüglich der Entstörung Ihres Fahrzeugs weitere Fragen haben, wenden Sie sich bitte an Ihren Fachhändler.
78
-DE
ACC
(Rot)
BATTERIE
(Gelb)
SPST-Schalter (Option)
SICHERUNG
(20A) (Option)
SICHERUNG
(5A) (Option)
Batterie
