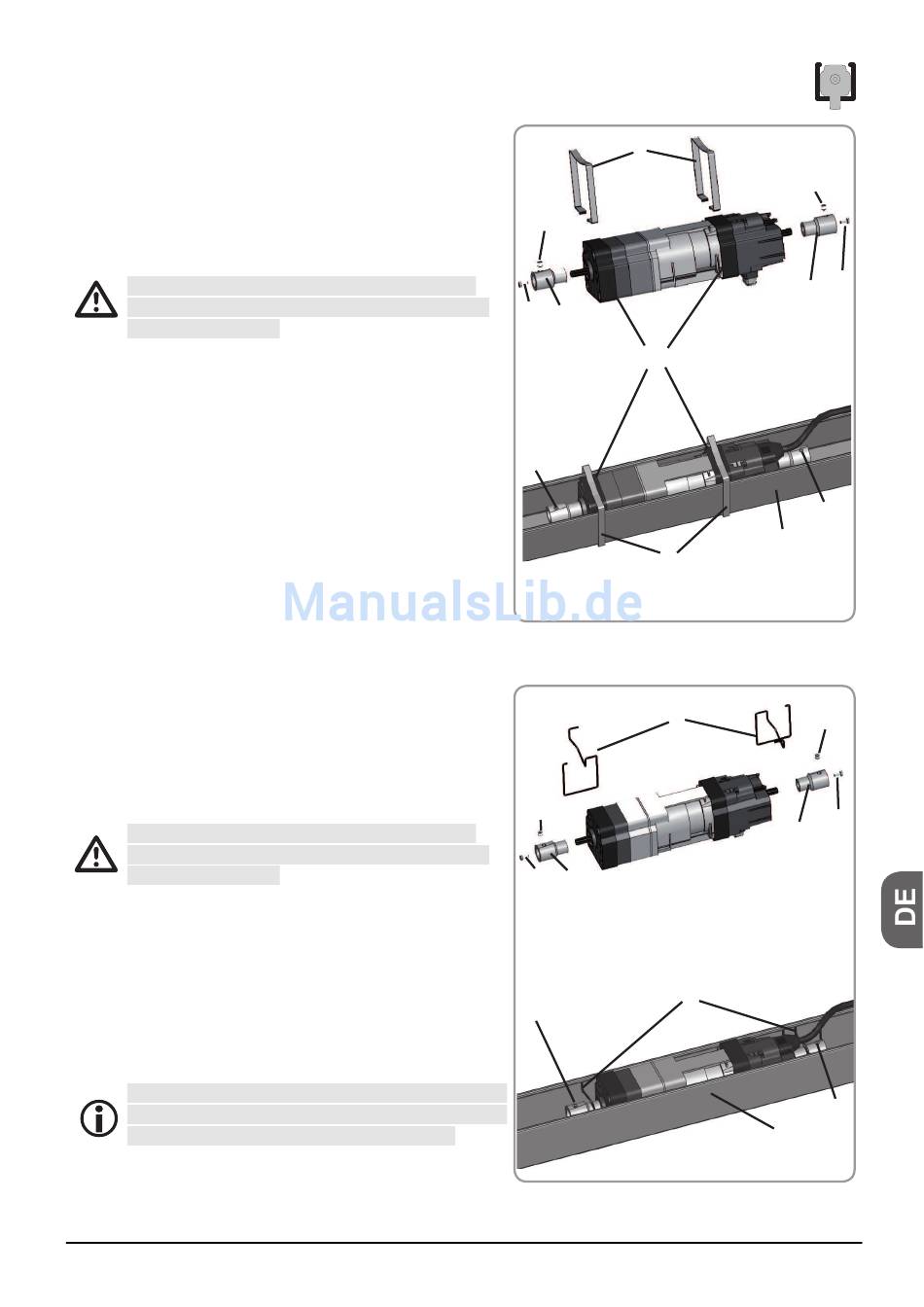

3.3 Kopfschiene 57 x 51 mm, oben offen

Montage mit außenliegenden Halteklammern
‡ Schrauben Sie die 2 Adapter (1) mit 2 Schrauben
M3x8 (2) an die Antriebswelle.
Anzugsmoment = 1,1 Nm
Vergewissern Sie sich, dass das Kabel nicht
über ein drehendes Teil des Antriebs oder des
Gestänges verläuft.
‡ Schieben Sie den Antrieb in die Kopfschiene (4).
‡ Unterlegen Sie den Antrieb mit kleinen Schalldämm-
streifen (6a)und fixieren Sie ihn dann mit Hilfe der
Halteklammern (5) in der Kopfschiene (4).
‡ Die Welle kann mit einem Gewindestift (7) im Adapter
fixiert werden.
Montage mit innenliegenden Halteklammern
‡ Schrauben Sie die 2 Adapter (1) mit 2 Schrauben
M3x8 (2) an die Antriebswelle.
Anzugsmoment = 1,1 Nm
Vergewissern Sie sich, dass das Kabel nicht
über ein drehendes Teil des Antriebs oder des
Gestänges verläuft.
‡ Schieben Sie den Antrieb in die Kopfschiene (4).
‡ Fixieren Sie den Antrieb mit Hilfe der Halteklammern
(5) in der Kopfschiene (4).
‡ Die Welle kann mit einem Gewindestift (7) im Adapter
fixiert werden.
Die Fixierung mit innenliegenden Halteklammern
ist in Verbindung mit den Antrieben J418 (Antriebe
- PLW  1P 'UHKPRPHQW QLFKW P|JOLFK
