Status-Register (Base + 24); Version Register; Grenzwerte - Addi-Data ADDICOUNT CPCI-1710 Funktionsbeschreibung

Inkrementalzähler

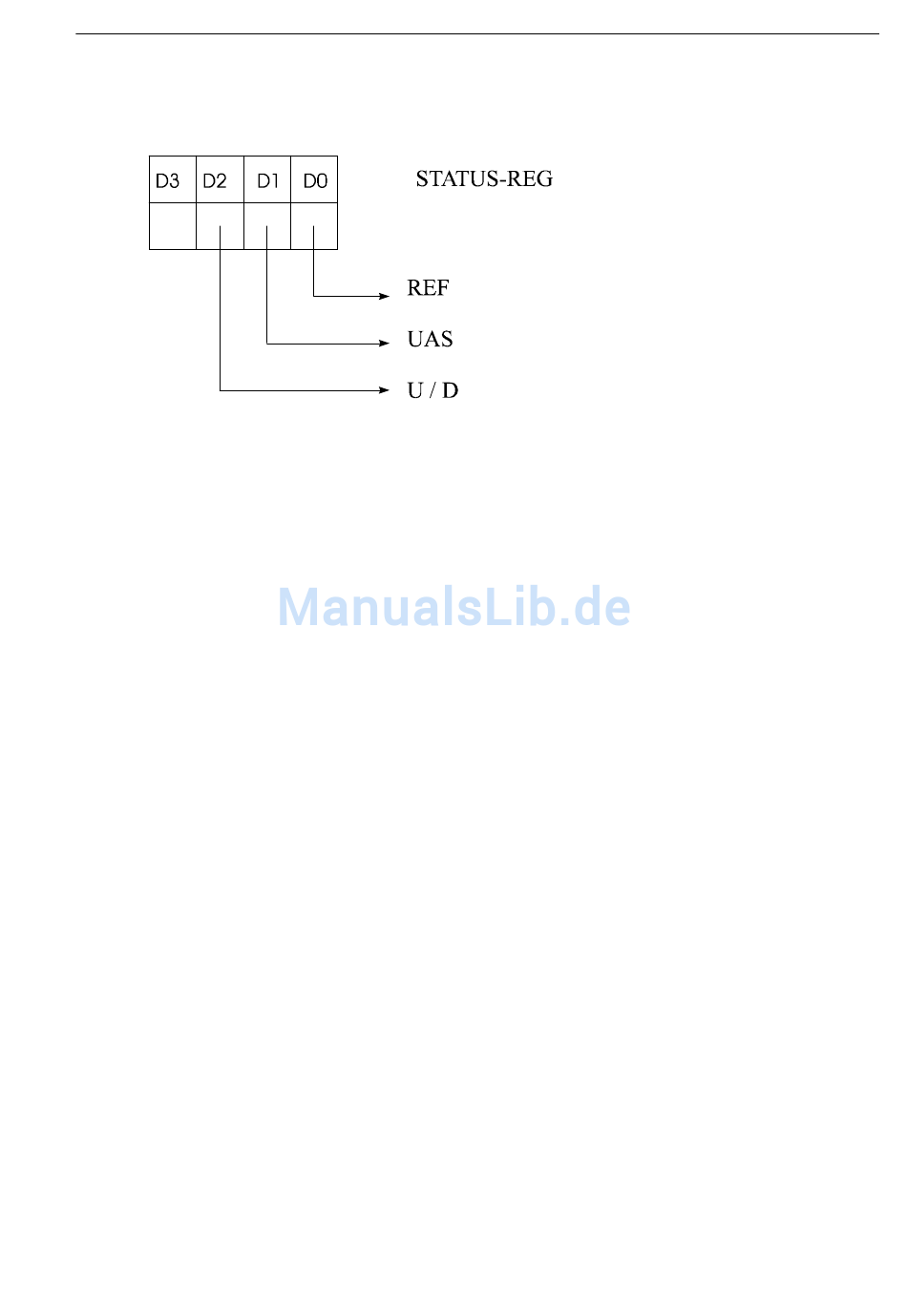

2.6.8 STATUS-Register (Base + 24)

STATUS-REG:
D0 = REF Bit = "1":
D1 = UAS Bit = "1":
D2 = U/D Bit =

2.6.9 Version Register

Auf der Basisadresse Base + 60 erfolgt die Erkennung und die Revision der
Funktion in ASCI Format.
Beispiel:
2.7

Grenzwerte

Zähler-Tiefe: ............................................. 32-Bit
Maximale Zählfrequenz: ........................... 5 MHz
Minimale Phasenverschiebung: ................ 40° bei 5 MHz
Zugriffszeit auf Zähler: ............................. 200 ns
30
der Eingang REF ist auf logisch "0" gesetzt.
"0: der Eingang REF ist auf logisch "1" gesetzt.
der Eingang UAS ist auf logisch "0" gesetzt.
"0: der Eingang UAS ist auf logisch "1" gesetzt.
"1": der Zähler zählt aufwärts (Up)
"0: der Zähler zählt abwärts (Down)
BASE + 60
Bedeutet: Inkrementaler Zähler, Revision 2.3
"S" "C" "2"
APCI-/CPCI-1710
"3"
