APCI-/CPCI-1710
Die Flankenauswerteschaltung benötigt 3 Taktperioden zur Auswertung der
Flanken bzw. der Richtungserkennung. Mit dem 4. Takt wird gezählt (gilt
für alle Betriebsmodi, bezogen auf die externe negative Taktflanke). Der
Takt ist gleich mit dem PCI Takt d.h. ≤ 33MHz.

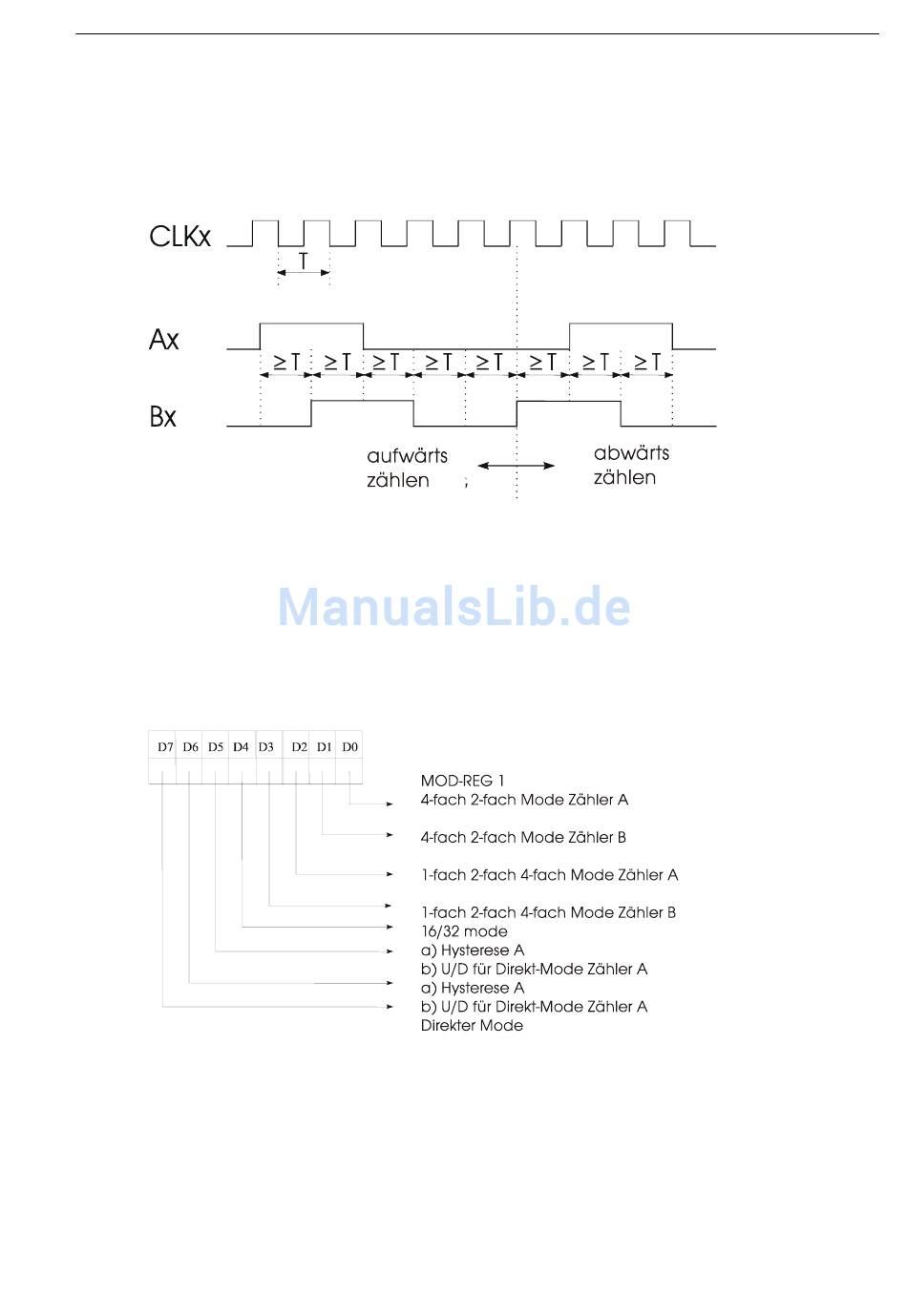

Aus der Abbildung ist ersichtlich, dass keine bestimmten
Phasenverschiebungen zwischen den Signalen A, B und C, D notwendig
sind. Es müssen nur die zeitlich auf den Systemtakt bezogenen
Mindestwerte eingehalten werden (minimaler Flankenabstand).

2.6.1 MODE-Register 1 (Base + 20)

Abb. 2-3: MODE-Register 1

Inkrementalzähler
17
