APCI-/CPCI-1710

4fach-MODE

Die Flankenauswerteschaltung generiert im 4fach-MODE aus jeder Flanke
zweier zueinander phasenverschobener Signale einen Zählimpuls. Diese
Signale müssen im 32-Bit-MODE an die Eingänge A und B angelegt
werden. Im 16-Bit-MODE stehen zwei Flankenauswerteschaltungen für die
Eingänge A und B bzw. C und D zur Verfügung.
Die Signale A, B und C, D werden von dem gemeinsamen Takt CLKX
abgetastet und zwischengespeichert. Dieser Takt muss mindestens die
4fache Frequenz der Signale A, B, C, D aufweisen.
Die Zählrichtung wird durch die Flankenauswerteschaltung aus der
Phasenverschiebung der Signale A zu B bzw. C zu D erkannt.

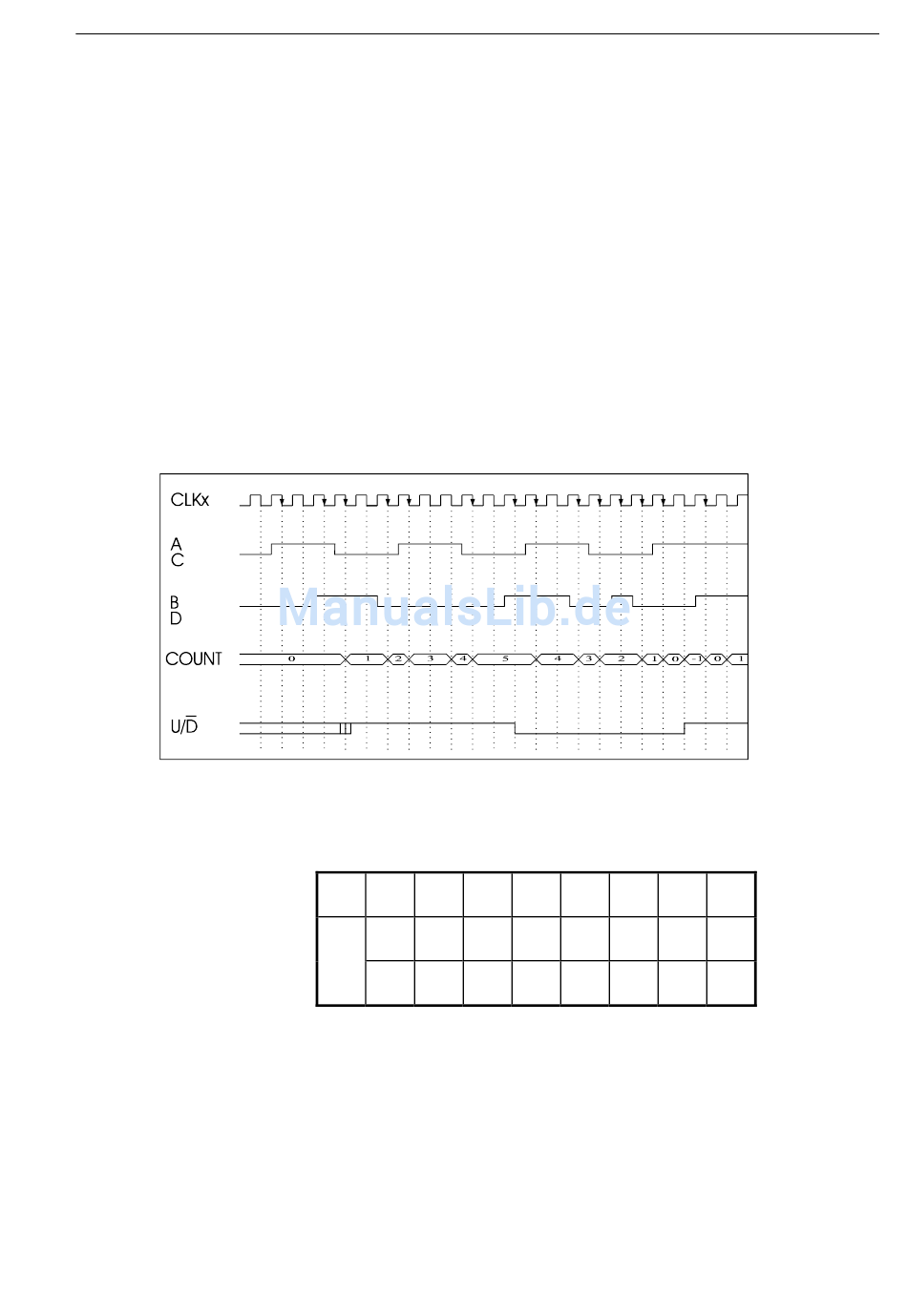

Abb. 2-4: Flankenauswerteschaltung (4fach-MODE)

Abtasten (A, B, C, D) mit CLKX↓
Zählen (COUNT) mit CLKX↓
MODE Register 1 Bit
32-Bit-MODE
16-Bit-MODE
Hysterese jeweils ausgeschaltet
7 6 5 4
0 X 0 0
0 0 0 1
Inkrementalzähler
3 2 1 0
X 0 X 0
0 0 0 0
