APCI-/CPCI-1710

Direkt-MODE

Im DIREKT-MODE werden die beiden Flankenauswerteschaltungen
inaktiv.
Die Eingänge A, B im 32-Bit-MODE bzw. A, B und C, D im 16-Bit-MODE
stellen je eine Takt-Torschaltung dar. Dabei können Frequenz- und
Impulsdauermessungen durchgeführt werden.
Der 32-Bit-Zähler bzw. die beiden 16-Bit-Zähler können unabhängig
voneinander über Bit D5 bzw. Bit D6 des MODE1-Registers auf Abwärts-
oder Aufwärtszählen eingestellt werden.
Der Toreingang wird mit der fallenden Flanke von A bzw. C synchronisiert.
Wenn der TOR Eingang immer auf High Pegel gelegt wird, dann wird der
Zähler die Impulse an dem Eingang A bzw. C zählen. Dies ist der Fall,
wenn die differentiellen Eingänge B bzw. D offen sind.

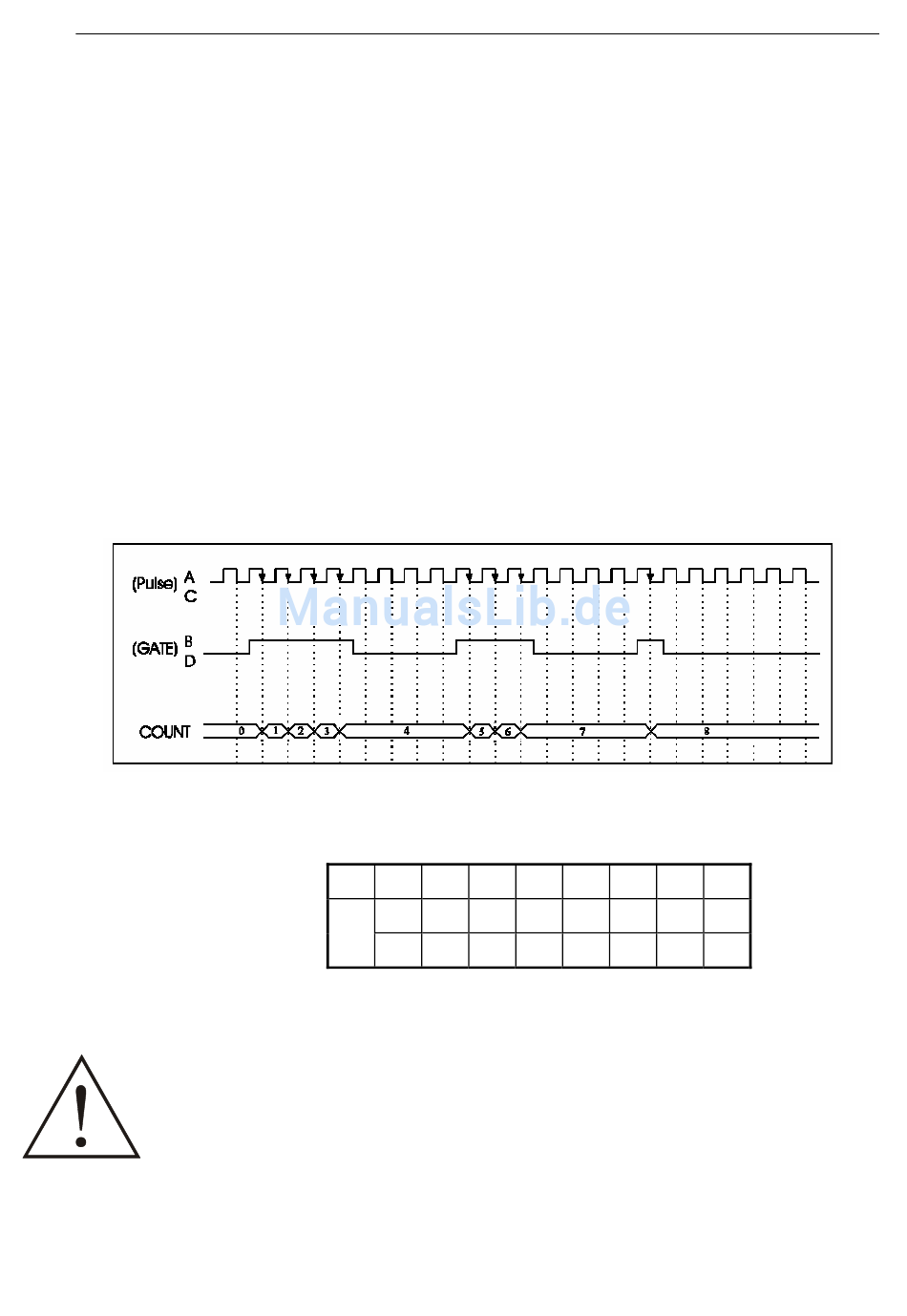

Abb. 2-8: Impulsdiagramm der Torzeitmessung

Abtasten (B, D) mit A↓, B↓ (CLK = 0)
CLK ≅ CLKX
MODE Register 1
32-Bit-MODE
16-Bit-MODE
Zähler A zählt aufwärts, Zahler B abwärts (16-Bit-MODE).
WARNUNG!
Ein gemischter Betrieb, d. h. Zähler A in 4fach-/2fach-/1fach-
MODE, Zähler B im DIREKT-MODE, ist nicht möglich!
Bit 7 6 5
1 X 1
1 0 1
4 3 2 1
0 X X X
1 X X X
Inkrementalzähler
0
X
X
