Beschreibung Der E/A Funktionen - Addi-Data ADDICOUNT CPCI-1710 Funktionsbeschreibung

Inkrementalzähler
Im 32-Bit Mode wird der Zähler (Ax und Bx) über die Adresse BASEx+4
geladen.
Im 16-Bit Mode:
- wird der erste Zähler (Ax und Bx) über die Adresse BASEx+8 geladen
- wird der zweite Zähler (Cx und Dx) über die Adresse BASEx+12 geladen
Die inkrementale Zählerfunktion belegt 7 DWORDS im E/A-Bereich des
Funktionsmoduls x.
2.6

Beschreibung der E/A Funktionen

Allgemeines
Die Zählerfunktion wird durch das MOD-REG1 (Base + 20) bestimmt. Das
Register ist beschreibbar und auslesbar.
Folgende Arbeitsmodes sind möglich: Hysterese
4 Flanken
Eingänge für Flankenauswerteschaltung
A, B Eingänge für phasenverschobene Signale bei 4fach-/2fach-/1fach
MODE
32-Bit-Zähler bzw. 16-Bit-Zähler A.
Signalwechsel A vor Signalwechsel B bedeutet Aufwärtszählen.
Signalwechsel B vor Signalwechsel A bedeutet Abwärtszählen.
C, D Eingänge für phasenverschobene Signale für 16-Bit-Zähler B.
Signalwechsel C vor Signalwechsel D bedeutet Aufwärtszählen.
Signalwechsel D vor Signalwechsel C bedeutet Abwärtszählen.

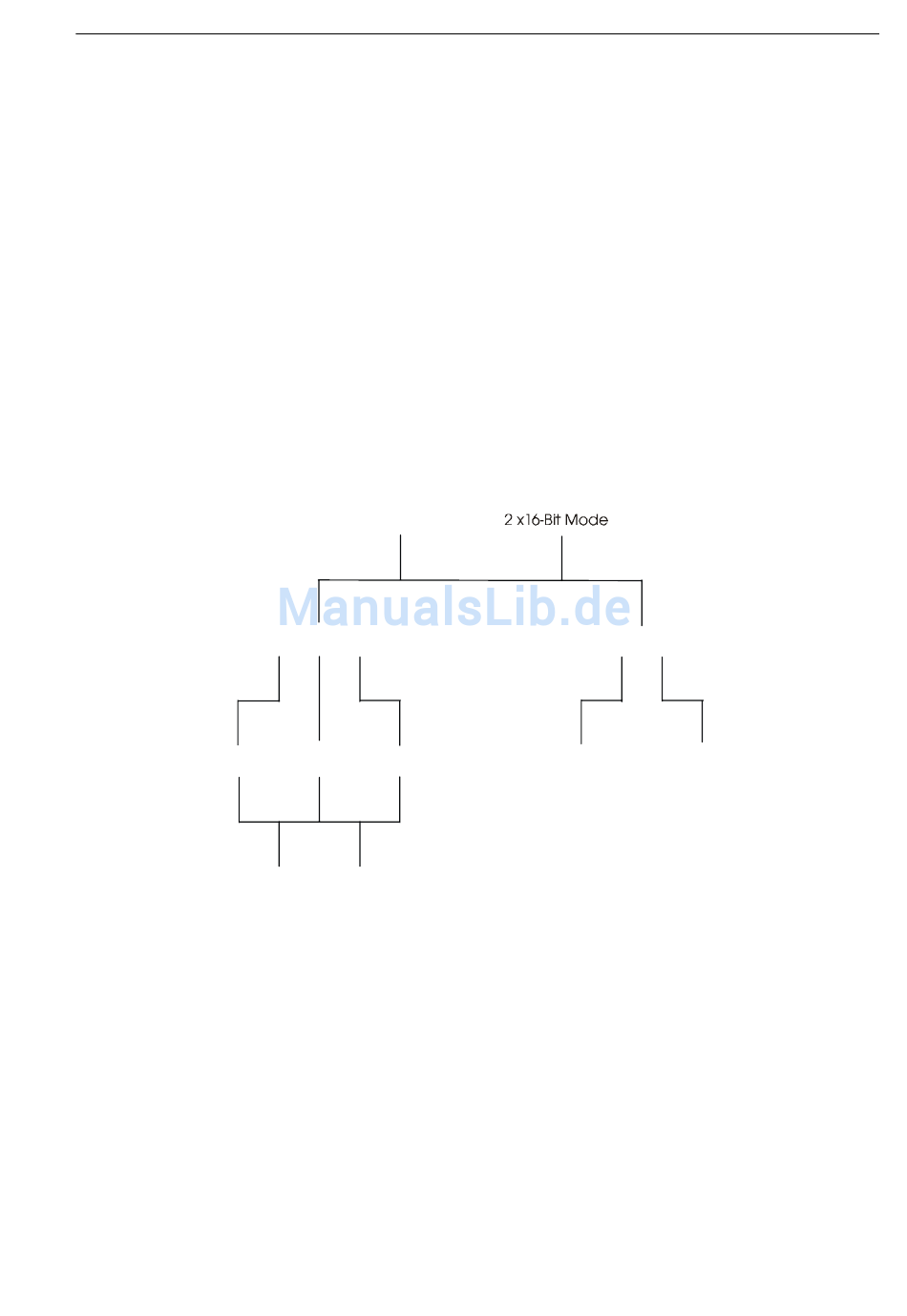

16
32-Bit Mode
Signal-Decoder-Mode
2 Flanken 1 Flanke
AN
AUS
Direkter Mode
aufwärts abwärts
APCI-/CPCI-1710
