APCI-/CPCI-1710
2.1.1 Blockdiagramm des Inkrementalzählers
Der Zählerbaustein enthält:
je zwei voneinander unabhängige, intern kaskadierbare 16-Bit-Zähler,
-
4fach-/2fach-/1fach-Flankenauswerteschaltungen für zwei
-
phasenverschobene Takte,
Richtungsdiskriminatoren,
-
Hystereseschaltungen,
-
zwei 32-Bit-Latche
-
sowie eine Funktions- und Kontrollogik.
-
Takt-
Teiler

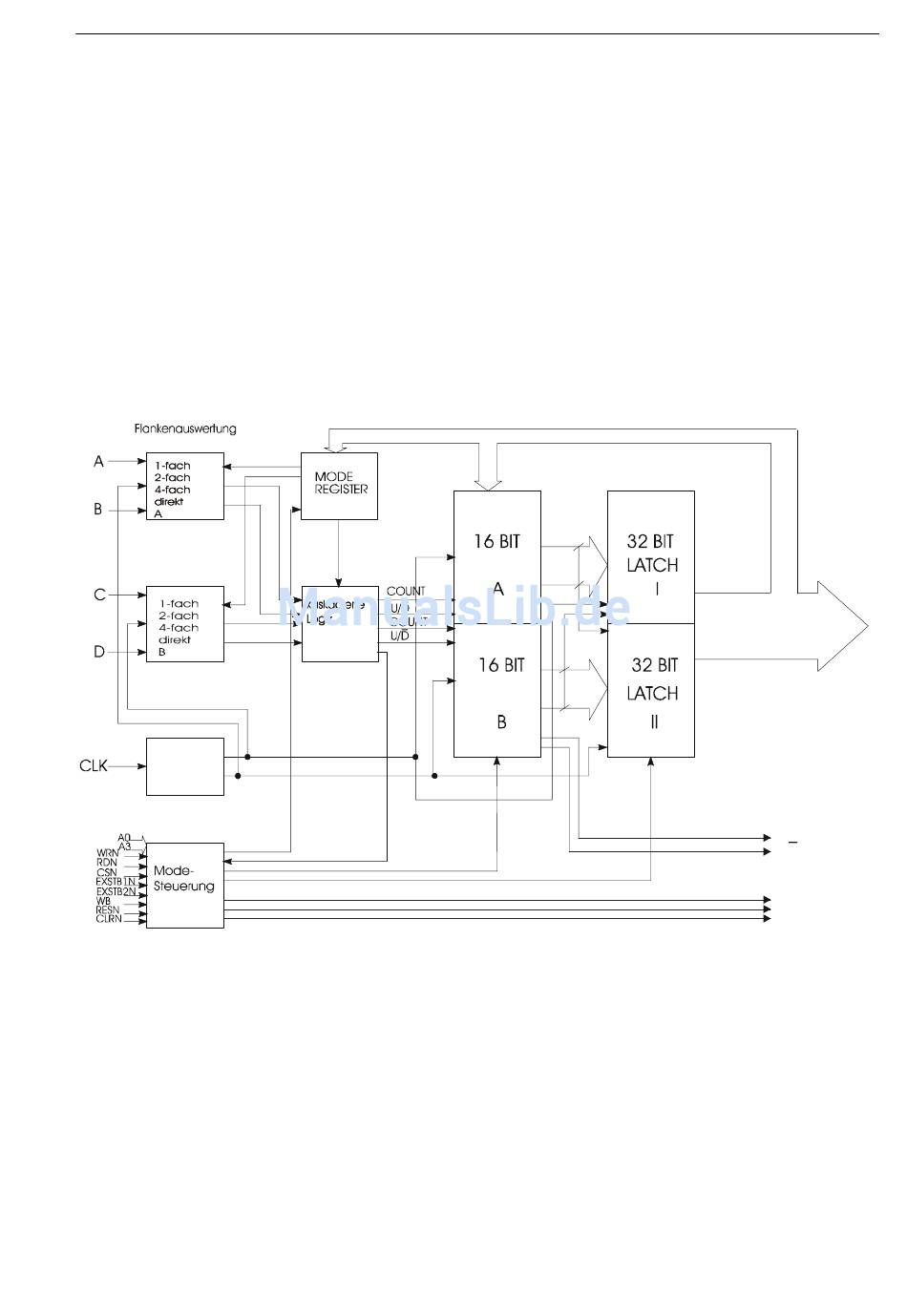

Abb. 2-1: Blockschaltbild des Zählers
D0 - D31
Zähler
Zähler
Inkrementalzähler
D0 -
D31
CB
U/D
INTR1
INTR2
RSTATN
11
