Inkrementalzähler

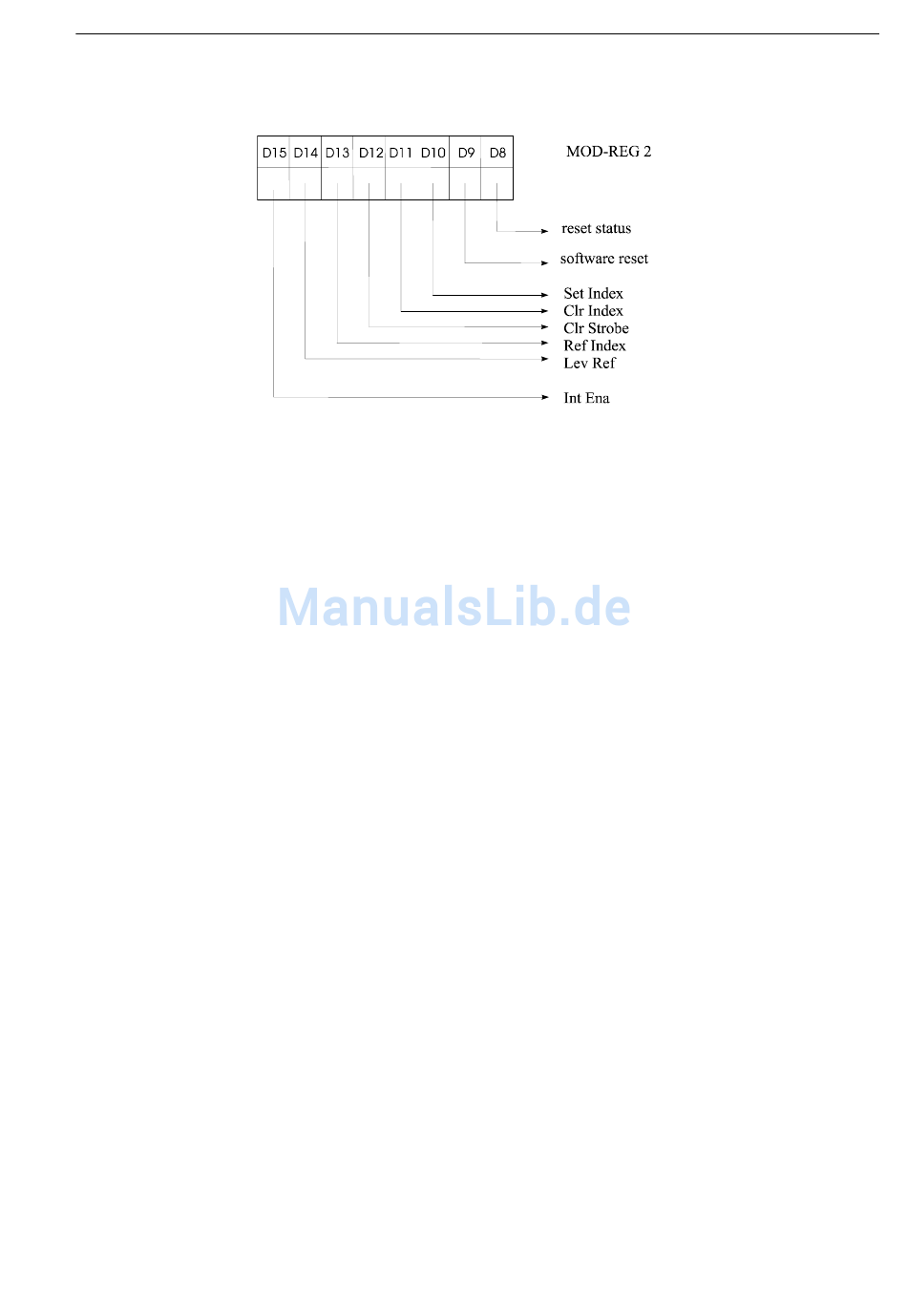

2.6.2 MODE-Register 2 (Base + 20)

Das MODE-Register 2 dient zur Auslösung und zur Anzeige des RESET-
Zustandes des Bausteins (siehe auch Reset-Logik).
Bit 8: RESET-STATUS
0: wenn externer Reset erfolgt ist.
1: inaktiv (ohne Bedeutung)
Bit 9: SOFTWARE-RESET
1: internen Resetvorgang starten.
0: inaktiv (automatisches Rücksetzen nach Resetablauf)
Bit 10: SET-INDX
1: Löschen oder Strobe des Zählerinhaltes beim Referenz-Punkt.
0: inaktiv (automatisches Rücksetzen oder nicht nach Ablauf)
Bit 11: CLR-INDX
1: Das SET-INDX wird automatisch zurückgesetzt nach Ablauf.
0: inaktiv: SET-INDX wird nicht zurückgesetzt.
Bit 12: CLR-STRB
1: Zählerstand wird in das Latchregister1 geschrieben beim
Erreichen des Referenz-Punkts.
0: inaktiv; Zähler wird beim Erreichen des Referenz-Punkts gelöscht.
Bit 13: REF-INDX
1: Der REF Eingang hat eine Auswirkung auf die Referenz-Punkt-
Logik. (INDEX muss auf "1" sein UND der entsprechende Pegel auf
REF damit die Referenz-Punkt-Logik erkannt wird.
0: inaktiv: Der REF Eingang hat keine Auswirkung auf die
Referenz-Punkt-Logik.
Bit 14: LEV-REF
1: REF muss auf "0" sein.
0: inaktiv: REF muss auf "1" sein.
Bit 15 INT-ENA
1: Strobe Interrupt wird durchgeschleift.
0: (Reset) Interrupt wird gesperrt.
